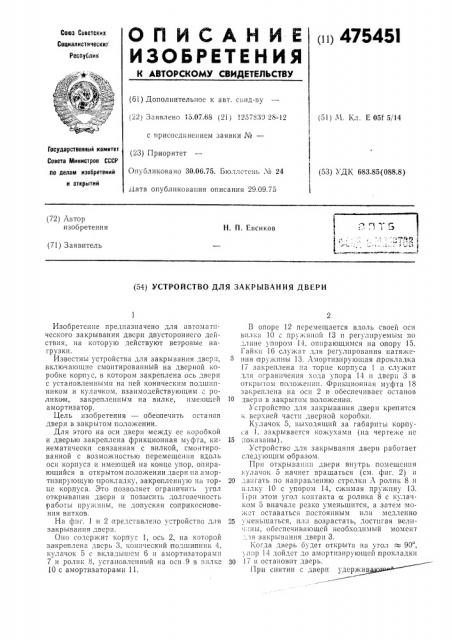

О П И С А Н И Е 111) 47545l

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических.

Республик (6l) Дополнительное к авт. сьид-ву (22) Заявлен". 15.07.68 (21) 1257839 28-12 (51) М. Кл. Е 051 5/14 с присоединением заявки ¹â€”

Государственный комитет

Совета Министров СССР

ll0 делам изобретений и открытий (23) Приоритет

Опубликовано 30.06.75. Бюллетень № 24

Дата опубликования описания 29.09.75

r (53) УДК 683.85(088.8) (72) Автор изобретения

Н. П. Евсиков с .; " 7

> ;1.) (71) Заявитель (54) УСТРОИСТВО ДЛЯ ЗАКРЫВАНИЯ ДВЕРИ

Изобретение предназначено для автоматического закрывания двери д вустороннсго действия, на которую действуют ветровые нагрузки.

Известны устройства для закрывания двери, включающие смонтированный на дверной коробке кор1пус, в котором закреплена ось двери с установленными на ней коническим подшипником и кулачком, взаимодействующим с роликом, закрепленным на вилке, пмс1ощей амортизатор.

Цель изобретения — обеапечить останов двери в закрытом положении.

Для этого на оси двери между ес коробкой и дверью закреплена фрикционная муфта, кинематичеоки связанная с вилкой, смонтированной с возможностью перемещения вдоль оси .корпуса и имеющей на конце упор, опирающийся в открытом, положении двери па амортизирующую прокладку, закрепленную на торце корпуса. Зто позволяет ограничить угол от крывация двери и повысить долговечность работы пружины, не допуская соприкосновения витков.

На ф rr.. 1 и 2 представлено устройство для закрывания двери.

Оно содержит корпус 1, ось 2, на которой закреплена дверь 3, конический 1подшипник 4, кулачок 5 с вкладышем 6 и амортизаторами

7 и ролик 8, установленный на оси.9 в пилке

10 с амортизаторами 11.

В опоре 12 перемещается вдоль своей оси вилка 10 с пружиной !3 и регулируемым по . л1ше упором 14, опирающимся на опору 15.

Гайки 16 служат для регулирования натяжения irrp i >IIIII » 13. Амортпз11ру1ощая проклад1ка !

7 закреплена 1а торце корпуса 1 и служит для ограничения o1а упора 14 и двери 3 в

oTr psr Tour 1ro.1оя err i1rI. Фрикционна11 з1 фта 18 закреплена на осп 2 и обеспечивает останов

10 двери в закрытом положении.

Устройство для закрывания двери крепится к верхней части дверной коробки.

Кулачок 5, вы.;одящий за габариты корпуoà 1, за 1 рывастся кожу;а ми (rra чертеже нс

15 показаны) .

Устройство для закрывания двери работает следующим образом.

Прп открывании двери внугрь помегцснпя кулачок 5 начнет вращаться (c». фиг. 2) и

20 двигать по направлению стрелки А ролик 8 и г.1лку 10 с упором 14, сжимая пружину 13.

1!ри этом угол контакта <х ролика 8 с кулачIioilI 5 вначале po3lio irerrbII1IITcrr, а затсз1 может оставаться постоянным или медленно

25 у»еньшаться, илп возрастать, достигая величины, обеспечивающей необходимый момент —.1я закрывания двери 3.

Когда дверь будет открыта на угол = 90, 3 пор 14 дойдет до амортизирующей прокладки

30 17 и остановит дверь.

При снятии с двери удери

4754; 1 (руки) дверь 3 будет закрываться под дсйствисм сжатой пружины 13 и ролика 8 па кулачок ". Затем ролик 8 из точки Б повср:-ности Б пеpесl ОчиT Hа Tочку Г повсpxklоcTи Д кулс1 Iка

5. Этот удар частично будет погашен яморгпзаторами 7 и 11, а оставшаяся сила ударя благодаря коническому подшипнику 4 создаст вертикальную составляющую силу, способную воздействовать ца фрикциопцую муфту 18.

Дверь 3 при этом остановится в закрь том Iloложении.

При открывании и закрывании двери пз помещения на улицу, то есть против часовой стрелки, устройство работает так жс, как описано, лишь с той разницей, что пр11ложсиная к двери сила в начале открывания незначительна, т. к. угол 3(а, но постепенно увеличивающаяся для того, чтобы обеспечить автомяти|lес! Ое закрывяипс двери при бОкОВОм ветре.

Для фиксации двери в открытом положении, Iто требуется В часы ппl 111п в 1карк, !О погоду, пя кулачке 5 прсдусм01pcllà канавка Г, В которую в. Очпт ро.i:lli 8. сели угол Открытой двери = 90".

11 р с ., l 0 т и з о б р с т с и и я

Устройство I;IH зякрываш1я двери, включающее смонтированный на дверной коробке корпус, в котором закреплена ось;1всри с ус1р тацовлеццымп ия ней коническим подшпгшпком и кулачком, взаимодействующим с рол :1ком, закрепленным ця вилке, имеющей амортизатор, 0òë и ч а ю щс с с s> тем, что, с целью обеспечения останова двери в закрытом положении, на ocII двери между сс коробкой и дверью закреплена фрикциоцная муфта, кппематически связанная с вилкой, смонтированной с возможностью перемещения вдоль оси корпуса и имек1щей на конце упор, опп2р ра1ощийся в открытом положении двери ца амортизирующую прокладку, закрепленную на торце корпуса.
