Реферат

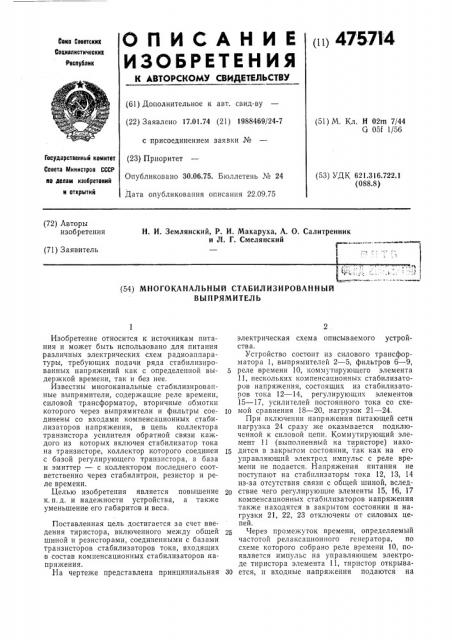

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (») 475714

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 17.01.74 (21) 1988469/24-7 с присоединением заявки № (23) Приоритет

Опубликовано 30.06.75. Бюллетень № 24

Дата опубликования описания 22.09.75 (51) М. Кл. H 02m 7/44

G 051 1/56

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.316.722.1 (088.8) (72) Авторы изобретения

Н. И. Землянский, P. И. Макаруха, А. О. Салитренник и Л. Г. Смелянский (71) Заявитель (54) МНОГОКАНАЛЬНЫЙ СТАБИЛИЗИРОВАННЫЙ

ВЫПРЯМИТЕЛЬ

Изобретение относится к источникам питания и может быть использовано для питания различных электрических схем радиоаппаратуры, требующих подачи ряда стабилизированных напряжений как с определенной выдержкой времени, так и без нее.

Известны многоканальные стабилизированные выпрямители, содержащие реле времени, силовой трансформатор, вторичные обмотки которого через выпрямители и фильтры соединены со входами компенсационных стабилизаторов напряжения, в цепь коллектора транзистора усилителя обратной связи каждого из которых включен стабилизатор тока на транзисторе, коллектор которого соединен с базой регулирующего транзистора, а база и эмиттер — с коллектором последнего соответственно через стабилитрон, резистор и реле времени.

Целью изобретения является повышение к. п. д. и надежности устройства, а также уменьшение его габаритов и веса.

Поставленная цель достигается за счет введения тиристора, включенного между общей шиной и резисторами, соединенными с базами транзисторов стабилизаторов тока, входящих в состав компенсационных стабилизаторов напряжения.

На чертеже представлена принципиальная электрическая схема описываемого устройства.

Устройство состоит из силового трансформатора 1, выпрямителей 2 — 5, фильтров 6 — 9, реле времени 10, коммутирующего элемента

11, нескольких компенсационных стабилизаторов напряжения, состоящих из стабилизаторов тока 12 — 14, регулирующих элементов

15 — 17, усилителей постоянного тока со схе1о мой сравнения 18 — 20, нагрузок 21 — 24.

При включении напряжения питающей сети нагрузка 24 сразу же оказывается подключенной к силовой цепи. Коммутирующий элемент 11 (выполненный на тиристоре) находится в закрытом состоянии, так как на его управляющий электрод импульс с реле времени не подается. Напряжения питания не поступают на стабилизаторы тока 12, 13, 14 из-за отсутствия связи с общей шиной, вследствие чего регулирующие элементы 15, 16, 17 компенсационных стабилизаторов напряжения также находятся в закрытом состоянии и нагрузки 21, 22, 23 отключены от силовых цепей.

25 Через промежуток времени, определяемый частотой релаксационного генератора, по схеме которого собрано реле времени 10, появляется импульс на управляющем электроде тиристора элемента 11, тир»стор открываЗО ется, и входные напряжения подаются на

475714

Составитель В. Широков

Техред E. Подурушнна

Редактор В. Леллтов

Корректор Н. Учакнна

Заказ 2305/16 Изд. № 1558 Тираж 782 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, %-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 стабилизаторы токов 12, 13, 14, которые включаются. Регулирующие элементы 15, 16, 17 открываются, и на нагрузках 21, 22, 23 появляются стабилизированные напряжения.

Благодаря использованию предлагаемого выпрямителя возможно одновременное включение с регулируемой задержкой мощных компенсационных стабилизаторов напряжения, имеющих общую шину, при наличии одного силового трансформатора и малых потерях в коммутирующем элементе.

Предмет изобретения

Многоканальный стабилизированный выпрямитель, содержащий реле времени, силовой трансформатор, вторичные обмотки которого через выпрямители и фильтры соединены со входами компенсационных стабилизаторов напряжения, в цепь коллектора транзистора усилителя обратной связи каждого из которых включен стабилизатор тока на транзи5 сторе, коллектор которого соединен с базой регулирующего транзистора, а база и эмиттер с коллектором последнего соответственно через стабилитрон, резистор и реле времени, отличающийся тем, что, с целью повы10 шения к.п.д., надежности устройства и снижения его веса и габаритов, введен тиристор, анод которого через резисторы соединен с базами транзисторов стабилизаторов тока, катод подключен к общей шине, а управляющий

15 электрод соединен с выходом упомянутого реле времени, цепи питания которого подключены к выходу одного из указанных фильтров.
