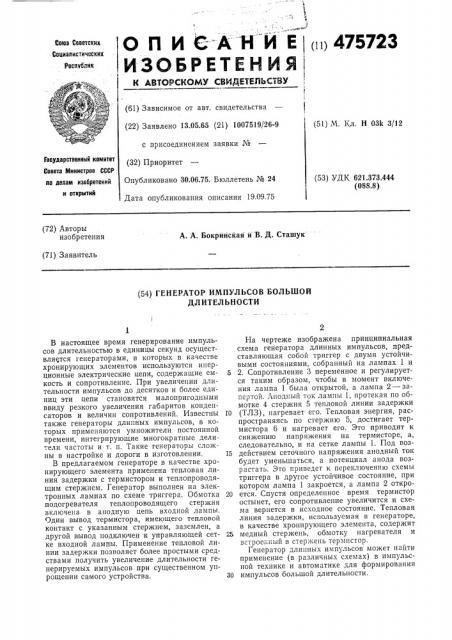

О П И O A Н И Е (, 475723 ИЗОБРЕТЕН ИЯ i к ьвто скомт свидвтвпьству

i(61) Зависимое от авт. свидетельства (22) Заявлено 13.05.65 (21) 1007519/26-9

Союз Советских

- Социалистических

Реслчблик (51) М. Кл. Н 03k 3/12 с присоединением заявки № (32) Приоритет

Опубликовано 30.06.75. Бюллетень № 24

Дата опубликования описания 19.09.75

Государственный комитет

Совета Мииистров СССР ио делам изооретений и открытий (53) УДК 621 373 444 (088.8) (72) Авторы изобретения

А. А. Бокринская и- В. Д. Сташук (71) Заявитель (54) ГЕНЕРАТОР ИМПУЛЬСОВ БОЛЬШОЙ

ДЛ ИТЕЛЬНОСТИ

В настоящее время генерирование импульсов длительностью в единицы секунд осуществляется генераторами, в которых в качестве хронирующих элементов используются инерционные электрические цепи, содержащие емкость и сопротивление. При увеличении длительности импульсов до десятков и более единиц эти цепи становятся малопригодными ввиду резкого увеличения габаритов конденсаторов и величин сопротивлений. Известны также генераторы длинных импульсов, в которых применяются умножители постоянной времени, интегрирующие многократные делители частоты и т. п. Такие генераторы сложны в настройке и дороги в изготовлении.

В предлагаемом генераторе в качестве хронирующего элемента применена тепловая линия задержки с термистором и теплопроводящим стержнем. Генератор выполнен на электронных лампах по схеме триггера. Обмотка подогревателя теплопроводящего стержня включена в аподную цепь входной лампы.

Один вывод термистора, имеющего тепловой контакт с указанным стержнем, заземлен, а другой вывод подключен к управляющей сетке входной лампы. Применение тепловой линии задержки позволяет более простыми средствами получить увеличение длительности генерируемых импульсов при существенном упрощении самого устройства.

На чертеже изображена принципиальная схема генератора длинных импульсов, представляющая собой триггер с двумя устойчивыми состояниями, собранный на лампах 1 и

5 2. Сопротивление 3 переменное и регулируется таким образом, чтобы в момент включения лампа 1 была открытой, а лампа 2 — запертой. Анодный ток лампы 1, протекая по обмотке 4 стержня 5 тепловой линии задержки

I0 (ТЛЗ), нагревает его. Тепловая энергия, распространяясь по стержню 5, достигает термистора 6 и нагревает его. Это приводит к снижению напряжения на термисторе, а, следовательно, и на сетке лампы 1. Под воз15 действием сеточного напряжения анодный ток будет уменьшаться, а потенциал анода возрастать. Это приведет к переключению схемы триггера в другое устойчивое состояние, при котором лампа 1 закроется, а лампа 2 откро20 ется. Спустя определенное время термистор остынет, его сопротивление увеличится и схема вернется в исходное состояние. Тепловая линия задержки, используемая в генераторе, в качестве хронирующего элемента, содержит

25. медный стержень, обмотку нагревателя и встроенный в стержень термпстор.

Генератор длинных импульсов может найти применение (в различных схемах) в импульсной технике и автоматике для формирования

30 импульсов большой длительности.

475723

Предмет изобретения

Составитель С. Маценко

Редактор Б. Шнейдерман Техред T. Миронова Корректор О. Тюрина

Заказ 2269/12 Изд. № 1554 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Генератор импульсов большой длительности, содержащий триггерную схему на электронных лампах и линию задержки, отлича ющийся тем, что, с целью увеличения времени задержки импульсов и уменьшения габаритов генератора, в качестве хронируюющего элемента применена тепловая линия задержки с термистором и теплопроводящим стержнем, обмотка подогревателя которого включена в анодную цепь входной лампы, 5 один вывод термистора, имеющего тепловой контакт с указанным стержнем, зазЕмлен, а другой вывод подключен к управляющей сетке входной лампы.
