Способ придания несвойлачиваемости,безусадочности и отбеливания шерстяного волокна

Способ придания несвойлачиваемости,безусадочности и отбеливания шерстяного волокна

Иллюстрации

Показать все

Реферат

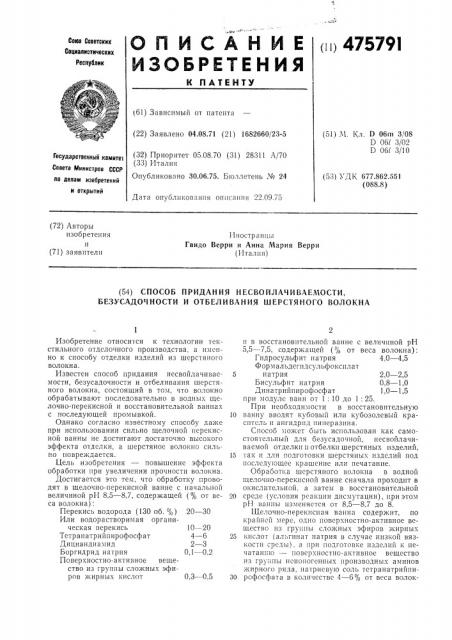

О П И С А Н И Е (!!! 47579l

ИЗОБРЕТЕНИЯ

Со!ов Советских

Социалистических

Республик

К ПАТЕНТУ (61) Зависимый от патента (51) Ч 1(ч D 06пт 3 08

D 06/ 3j02

D 06! 3,/10 (22) Заявлено 04.08.71 (21) 1682660,123-5 (32) Приоритет 05.08.70 (31) 28311 Л/70 (33) Италия

Опубликовано 30.06.75. Бюллетень ¹ 24

Государственный комите!

Совета Министров СССР (53) УДК 677.862.551 (088.8) по делам изобретений и открытий

Дата опубликования описания 22.09.75 (72) Лвторы изобретения и (71) заявители

Иностранцы

Гвидо Верри и Анна Мария Верри (Италия) (54) СПОСОБ ПРИДАНИЯ НЕСВОЙЛАЧИВАЕМОСТИ, БЕЗУСАДОЧ НОСТИ И ОТБЕЛИВАНИЯ ШЕРСТЯ НОГО ВОЛОКНА

Изобретение относится к технологии текстильного отделочного производства, а именно к способу отделки изделий из шерстяного волокна.

Известен способ придания несвойлачиваемости, безусадочности и отбеливания шерстяНОГО BOJIOKHB, состоящий B TO:!I> обрабатывают последовательно в водных щелочно-перекисной и восстановительной ваннах с последующей промывкой.

Однако согласно известному способу даже при использовании сильно щелочной перскисной ванны не достигают достаточно высокого эффекта отделки, а шерстяное волокно сильно повреждается.

Цель изобретения — повышение эффекта обработки при увеличении прочности волокна.

Достигается это тем, что обработку проводят в щелочно-перекисной ванне с начальной величиной рН 8,5 — 8,7, содержащей (% от веса волокна):

Перекись водорода (130 об. % ) 20 — 30

Или водорастворимая органическая перекись 10 — 20

Тетрапатрийпирофосфат 4 — 6

Дициандиамид 2 — 3

Боргидрид натрия 0,1 — 0,2

Поверхностно-активное вещество из группы сложных эфиров жирных кислот 0,3 — 0,5 и в восстановительной ванне с велич!шой рН

5,5 — 7,5, содержащей (% от веса волокна):

Гидросульфит натрия 4,0 — 4,5

Формальдегидсульфоксплат

5 натрия 2,0 — 2,5

Бисульфит натрия 0,8 в 1,0

Динатрийпирофосфат 1,0 в 1,5 при модуле ванн от 1: 10 до 1: 25.

При необходимости в восстановительную

10 ванну вводят кубовый или кубозолевый краситель и ангидрид пиперазина.

Спосоо может Оьlть использован как самостоятельньш для безусадочной, цесвойлачиваемой отделки и отбелкп шерстяных изделий, 15 так и для подготовки шерстяных изделий под последующее крашснис или печатание.

Обработка шерстяного волокна в водной щелочно-перекпсной ванне сначала проходит в окислIITåëьной, а затем в восстановительной

20 среде (условия реакции дисмутации). при этом рН ванны изменяется от 8,5 — 8,7 до 8.

Щелочно-перекпспая ванна содержит, по крайней мере, одно поверхностно-активное вещество из группы сло кных эфиров жирных

25 кислот (альгинат натрия в случае низкой вяз-! .Ости средьl), а lip!I подготов! е издслий к псчатаншо — поверхностно-активное всщество из группы нсиоцогенпых производных аминов жирного ряда, натриевую соль тетрапатрийпи30 рофосфата в количестве 4 — 6% от веса волок475791

Гидросульфит натрия

Формальдегидсульфоксилат натрия

Бисульфит натрия

Динатрийпирофосфат

4,0 — 4,5

2,0 — 2,5

0,8 — 1,0

1,0 в 1,5.

Обработку в восстановительной ванне проводят при температуре 65 — 75 С в течение

45 мин, после чего ванну охлаждают путем прекращения подачи острого пара. В течение первых 90 мин обработки преобладает реакция восстановления, после чего в ванне увеличивается тенденция к реакции окисления.

По окончании обработки волокно промывают холодной водой, в случае необходимости с добавкой в ванну уксусной кислоты в количестве 1% от веса волокна. Затем волокно вновь промывают и сушат. Обработанное таким образом волокно может затем подвергаться крашению или печатани1о.

С целью окрашивания шерстяного волокна в пастельные тона высокой прочности окрашивание можно проводить в восстановительной ванне.

Для этого в ванну вводят краситель, выбранный из класса индигоидов, кубовых, кубозолей или ицдигозолей. Дополнительно в ванну iIo;;;IIo добавлять катализа1ор восстановления — — ангидрид пиперазина в количестве 0,5 от веса волокна. Восстановление кубовых красителей начинается при температуре 70 С, а полная фиксация красителя 11роисход11т при т 111сра.1уре 80 -85 С. I

0,1 — 0,2% от веса волокна.

При обработке волокна в щелочно-перекисной ванне в течение 2 — 3 час рН ванны уменьшается до 7,5. Ванну нагревают острым паром в течение 45 мин до 50 С и обрабатывают при этой температуре в течение 6 час, причем 1 — 2 час раствор перемешивают. Для полного завершения обработки требуется 8 час, однако возможна и длительность обработки 48 час.

По окончании обработки ванну охлаждают до 40 С, волокно промывают, в случае необходимости обрабатывают при 30 — 40 С в ванне, содержащей уксусную кислоту в количестве 0,5 — 1% (в расчете на 80%-ный раствор кислоты), и влажное волокно обрабатывают в восстановительной ванне при рН 5,5 — 7,5. При этом сначала происходит реакция восстановления, а затем окисления. Восстановительная ванна содерхкит (% от веса волокна):

Предмет изобретения

1. Способ придания несвойлачиваемости, безусадочности и отбеливания шерстяного во40 локна, состоящий в том, что волокно обрабатывают последовательно в водных щелочноперекисной и восстановительной ваннах с последующей промывкой и сушкой, о т л и ч а ющ и и ся тем, что, с целью повышения эффек45 та обраоотки при увеличении прочности волокна, обработку проводят в щелочно-перекисной ванне с I ачальной величиной рН 8,5 — 8,7, содержащей (% от веса волокна):

Перекись водорода (130 об. %) 20 — 30

Или водорастворимая органическая перекись 10 — 20

Тетранатрийпирофосфат 4 — 6

Дициандиамид 2 — 3

Боргидрид натрия 0,1 — 0,2

Поверхностно-активное вещество из группы сложных эфиров жирных кислот 0,3 — 0,5 и в восстановительной ванне с величиной рН :,5 — 7,5, содержащей (%от веса волокна):

60 Гидросульфит натрия 4,0 — 4,5

Форма .дегидсульфоксилат натрия 2,0 — 2,5

Бисульфит на1рия 0,8 — 1,0

Динатрийпирофосфат 1,0 — 1,5

65 при модуле ванн от 1: 10 до 1: 25.

Пример 1. Шерстяную пряжу в виде мотков весом 50 кг обрабатывают в циркуляционном аппарате из нержавеющей стали при модуле ванны 1: 20 — 1; 25 сначала в щелочно5 перекисном, а затем в восстановительном растворах, имеющих состав согласно изобретению, по описанному выше режиму.

До обработки шерстяная пряжа имела величину усадки 21%, после обработки в ще10 лочно-перекисном растворе — 2,5 — 3,5% и после обработки в восстановительном растворе — не более 1%.

П р и м ер 2. Шерстяную ткань весом 10 кг обрабатывают в аппарате из нержавеющей

15 стали, снабженном устройством для перемешивания раствора и стеклянной или пластмассовой крышкой.

В аппарат заливают воду комнатной температуры и добавляют 1 — 2% неионогенных про20 изводных аминов жирного ряда. Модуль ванны 1: 25. Нагревают раствор до 90 С и персмешивают в течение 45 мин. Затем материал промывают и обрабатывают в щелочно-перекисной ванне, имеющей состав согласно изо25 бретению, при 60 С по указанному выше режиму.

После промывки ткань обрабатывают в восстановительной ванне с добавкой неионогенных производных кислот жирного ряда в коЗ0 личестве 0,5% от веса ткани при температуре

80 — 85 С в течение 0,5 — 1 часа. По окончании обработки ткань промывают и сушат. Обработанную таким образом ткань используют для набивки по пей рисунка.

475791

Составитель Т. Смирнова

Редактор Н. Спиридонова Техред Л. Казачкова Корректор T. Добровольская

Заказ 2254, 18 Изд. Ы 1561 Тираж 529 По тп ясное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4)5

Типография. по. Сапунова, 2

2. Спосоо по п. 1, отличающийся тем, что в восстановительную ванну вводят кубовый или кубозолевый краситель.

3. Способ по и. 2, о тли ч а ющи йс я тем, что в восстановительную ванну вводят ангидрид пиперазина.
