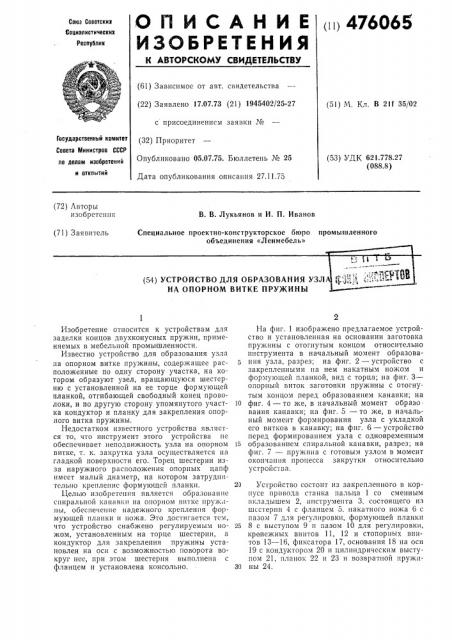

О П И С А Н И Е (ii) 476065

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 17.07.73 (21) 1945402/25-27 (51) М, Кл. В 21f 35/02 с присоединением заявки №

Государственный комитет

Совета Министров СССР ло делам изобретений и откоытий (32) Приоритет

Опубликовано 05.07.75. Бюллетень № 25

Дата опубликования описания 27.11.75 (53) УДК 621.778.27 (088.8) (72) Авторы изобретения

В. В. Лукьянов и И. П. Иванов (71) Заявитель

Специальное проектно-конструкторское бюро промышленного объединения «Ленмебель» (54) УСТРОЙСТВО ДЛЯ ОБРАЗОВАНИЯ УЗЛ

НА ОПОРНОМ ВИТКЕ ПРУЖИНЫ

Изобретение относится к устройствам для заделки концов двухконусных пружин, применяемых в мебельной промышленности.

Известно устройство для образования узла «a опорном витке пружины, содержащее расположенные по одну сторону участка, на котором образуют узел, вращающуюся шестерню с установленной на ее торце формующей планкой, отгибающей свободный конец проволоки, и по другую сторону упомянутого участка кондуктор и планку для закрепления опорного витка пружины.

Недостатком известного устройства является то, что инструмент этого устройства не обеспечивает неподвижность узла на опорном витке, т. к. закрутка узла осуществляется на гладкой поверхности его. Торец шестерни изза наружного расположения опорных цапф имеет малый диаметр, на котором затруднительно крепление формующей планки.

Целью изобретения является образование спиральной канавки на опорном витке пруж пы, обеспечение надежного крепления формующей планки и ножа. Это достигается тем, что устройство снабжено регулируемым ножом, установленным на торце шестерни, а кондуктор для закрепления пружины установлен на оси с возможностью поворота вокруг нее, при этом шестерня выполнена с фланцем и установлена консольно.

На фиг. 1 изображено предлагаемое устройство и установленная на основании заготовка пру.жины с отогнутым концом относительно инструмента в начальный момент образова5 ния узла, разрез; на фиг. 2 — устройство с закрепленными па нем накатным ножом и формующей планкой, вид с торца; на фиг. 3— опорный виток заготовки пружины с отогнутым концом перед образованием канавки; на

10 фиг. 4 — то же, в начальный момент образо. вания канавки; на фиг. 5 — то же, в начальный момент формирования узла с укладкой его витков в канавку; на фиг. 6 — устройство перед формированием узла с одновременным

15 образованием спиральной канавки, разрез; на фиг. 7 — пружина с готовым узлом в момент окончания процесса закрутки относительно устройства.

23 Устройство состоит из закрепленного в корпусе привода станка пальца 1 со сменным вкладышем 2, инструмента 3, состоящего из шестерни -1 с фланцем 5, накатного ножа 6 с пазом 7 для регулировки, формующей планки

25 8 с выступом 9 н пазом 10 для регулировки, крепежных винтов 11, 12 и стопорных винтов 13 — 16, фиксатора 17, основания 18 на оси

19 с кондуктором 20 и цилиндрическим выступом 21, планок 22 и 23 и возвратной пружи30 ны 24.

476065

30

Работает устройство следующим образом.

Опорный виток 25 заготовки пружины надевается на цилиндрический выступ 21 основания 18 с кондуктором 20, закрепляется планками 22 и 23 и заводится в паз инструмента (фиг. 1). При этом виток 25 несколько не доходит до дна паза во вкладыше 2, упираясь в рабочую поверхность ножа 6, наклонно расположенную относительно паза инструмента (фиг. 3), так как расстояние между рабочей поверхностью ножа 6 и центром дна паза меньше радиуса паза на величину а (фиг. 3).

Ширина паза соответствует диаметру проволоки закручиваемой пружины.

По достижении опорным витком 25 нужного положения (фиг. 3) инструмент 3 начинает вращаться (в направлении стрелки, фиг. 2) от привода.

В начале вращения инструмента 3 накатный нож 6 вдавливается в поверхность опорного витка на величину а и досылает при этом опорный виток до дна паза вкладыша 2 (фиг, 4). Эффективному вдавливанию ножа 6 способствует также значительная жесткость участка в опорного витка, длина которого не превышает половины диаметра проволоки закручиваемой пружины, потому что опорный конец пальца 1 приближен вплотную к накатному ножу 6, а толщина ножа равна диаметру проволоки пружины (фиг. 6).

При дальнейшем вращении инструмента 3 формующая планка 8 с помощью выступа 9 захватывает подлежащий закрутке конец 26 и загибает его вокруг стержня опорного витка 25 с укладкой в канавку 27, образуемую ножом 6 (фиг. 5) . Для обеспечения плотной укладки витков узла в канавку расстояние от рабочей поверхности формующей планки 8 до оси инструмента должно быть меньше, чем

1,5 диаметра проволоки на величину а (глубину канавки). Глубина канавки подбирается экспериментально и должна быть несколько больше величины зазора между витками узла и заключенным в нем стержнем опорного витка, который образуется при некотором раскручивании узла за счет остаточной упругости по окончании процесса закрутки.

Настраивается инструмент приближением (или удалением) рабочих поверхностей ножа

6 и формующей планки 8 посредством пазов

7 и 10 относительно оси инструмента с креплением и фиксацией их винтами 11, 12 и

13 — 16 соответственно.

Спиральная канавка 27 образуется следующим образом.

После совершения инструментом 3 примерно 3/4 оборота накатной нож 6 встречает на своем пути сформированный частично первый виток узла 28 и упирается касательно в него рабочей поверхностью (точка с, фиг. 6). Причем нож 6 плотно прижат к торцу пальца 1, а сам инструмент зафиксирован фиксатором

17 и не может смещаться в осевом направлении. Поэтому виток узла 28 вместе с заключенным в нем стержнем опорного витка 25 пружины от воздействия ножа 6 перемещается влево (в плоскости фиг. 6), но если закручиваемая пружина закреплена в кондукторе

20, сидящем на оси 19, то опорный виток 25 вместе с основанием 18 поворачивается в направлении стрелки на фиг. 7, преодолевая усилие пружины 24. Сочетание при накатке радиальных вращений ножа 6 и витка пружины 25 во взаимно перпендикулярных плоскостях и обеспечивает получение спиральной канавки 27 с шагом, равным диаметру проволоки закручиваемой пружины.

Возвращается основание 18 в исходное положение после вывода пружины с готовым узлом из паза инструмента с помощью пружины 24.

Предмет изобретения

1. Устройство для образования узла на опорном витке пружины, содержащее расположенные по одну сторону участка, на котором образуется узел, вращающуюся шестерню с установленной на ее торце формующей планкой, отгибающей свободный конец проволоки, и по другую сторону упомянутого участка кондуктор и планку для закрепления опорного витка пружины, отличающееся тем, что, с целью образования спиральной канавки на опорном витке пружины, устройство снабжено регулируемым ножом, установленным на торце шестерни, а кондуктор для закрепления пружины установлен на оси с возможностью поворота вокруг нее, 2. Устройство по п. 1, отличающееся тем, что, с целью обеспечения надежного крепления формующей планки и ножа, а также увеличения срока службы инструмента, шестерня выполнена с фланцем и установлена консольно.
