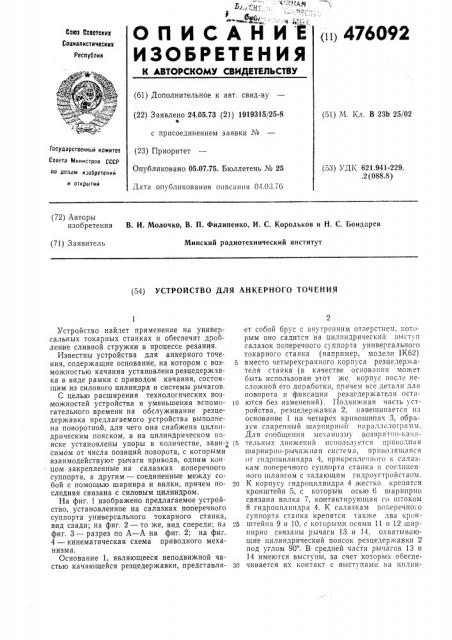

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

< п 4760 92

Сое3 Советских

1;оциалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 24.05.73 (21) 1919315/25-8 с присоединением заявки № (23) Приоритет

Опубликовано 05.07.75. Бюллетень № 25

Дата опубликования описания 04.03.76 (51) Ч Кч В 23Ь 25/02

Государственный комитет

Совета Министров СССР (53) УДК. 621,941-229. .2 (088.8) по делам изобретений и OTKpblTHH (72) Авторы изобретения В. И. Молочко, В. П. Филипенко, И. С. Корольков и H. С. Бондарев

Минский радиотехнический институт (71) Заявитель (54) УСТРОЙСТВО ДЛЯ АНКЕРНОГО ТОЧЕНИЯ

Устройство найдет применение на универсальных токарных станках и обеспечит дробление сливной стружки в процессе резания.

Известны устройства для анкерного точения, содержащие основание, на котором с возможностью качания установлена резцедержавка в виде рамки с приводом качания, состоящим из силового цилиндра и системы рычагов.

С целью расширения технологических возможностей устройства и уменьшения вспомогательного времени на обслуживание резцедер>кавка предлагаемого устройства выполнена поворотной, для чего она снабжена цилиндрическим пояском, а на цилиндрическом пояске установлены упоры в количестве, зави-.;симом от числа позиций поворота, с которыми взаимодействуют рычаги привода, одним концом закрепленные на салазках поперечного суппорта, а другим — соединенные между собой с помощью шарнира и вилки, причем последняя связана с силовым цилиндром.

На фиг. 1 изображено предлагаемое устройство, установленное на салазках поперечного суппорта универсального токарного станка, вид сзади; на фиг. 2 — то же, вид спереди; на фиг. 3 — разрез по А — А на фиг. 2; на фиг.

4 — кинематическая схема приводного механизма.

Основание 1, являющееся неподвижной частью качающейся резцедержавки, представляет собой брус с внуTpcHHHì отверстием, которым оно садится на цилиндрический выступ салазок поперечного суппорта универсального токарного станка (напрпмер, модели 1К62)

5 вместо четырехгранного корпуса резцедер>кателя станка (в качестве основания может быть использован этот же корпус после несложной его доработки, причем все детали для поворота и фиксации резцедержателя остато ются без изменений). Подвижная часть .стройства, резцедержавка 2, навешивается на основание 1 на четырех кривошипах 3, образуя спаренный шарнирный параллелограмм.

Для сообщения механизму возвратно-качаl5 тельных движений используется приводная шарнирно-рычажная система, прпводящаяся от гидроцилиндра 4, прикрепленного к салазкам поперечного суппорта станка и соединенного шлангом с задающим гидроустройством.

20 К корпусу гидроцилиндра 4 жестко крепится кронштейн 5, с которым осью 6 шарнирно связана вилка 7, контактирующая со штоком

8 гидроцнлиндра 4. К салазкам поперечно;о суппорта станка крепятся также два крон25 штейна 9 и 10, с которымп осями 11 и 12 шарнирно связаны рычаги 13 и 14, охватывающие цилиндрический поясок резцедержавкп 2 под углом 90 . В средней части рычагов 13 и

14 имеются выступы, за счет которых обеспеЗ0 чивается их контакт с выступами на цплин476092 дрическом пояске резцедержавки 2. Оба рычага 13 и 14 кинематически связываются с вилкой 7.

Для возвращения резцедержавки в исходное положение используются при продольном точении пружина 15, воздействующая па упор 16, качающийся на оси 17, закрепленной в кронштейне 18, а при поперечном точении— пружина 19, воздействующая на упор 20, какающийся на оси 21, закрепленной в кронштейне 22. Кронштейны 18 и 22, в свою очередь, прикрепляются к салазкам бокового суппорта станка.

Устройство работает следующим образом.

Задающее гидромехапическое устройство (не показано) сообщает штоку 8 гидроцплиндра 4 возвратно-поступательные дви кения с определенной частотой. Двигаясь вперед, шток 8 поворачивает вилку 7, которая, в свою очередь, поворачивает рычаги 13 и 14. Один из рычагов (в положении, изображенном па чертежах, рычаг 13) входит в контакт с выступом на цилиндрическом пояске резцедержавки 2 и толкает ее вперед. Рычаг 14 в этот период с резцедержавкой 2 не контактирует и поворачивается вхолостую. При отходе штока

8 назад резцедержавка 2 отводится в исходное положение пружиной 15 через рычажный упор

16, упирающийся в противоположный выступ на цилиндрическом пояске резцедержавки.

Резцедержавка 2 совершает колебания в продольном направлении, что обеспечивает дробление сливной стружки при продольном точении. Для осуществления поперечного анкерного точения (подрезка торца, отрезки) основание 1 с резцедержавкой 2 необходимо повернуть в соседнюю позицию, т. е. на 90 .

В этом случае выступ на цилиндрическом пояске резцедержавки 2 входит в контакт с рычагом 14, под действием которого резцедержавка будет совершать радиальные переме5 щения в направлении детали. Отвод резцедержавки 2 в исходное положение обеспечивает пружина 19 через рычажный упор 20. Рычаг

13 в этом случае будет качаться вхолостую.

Таким образом, предлагаемое устройство

10 для анкерного точения обеспечивает расширение технологических возможностей и уменьшение вспомогательного времени на обслуживание по сравнению с известным.

Предмет изобретения

Устройство для анкерного точения, например, к токарному станку, содержащее закреп20 ленное на салазках поперечного суппорта основание, на котором с возможностью качания установлена резцедержавка в виде рамки с приводом качания, состоящим из силового цилиндра и системы рычагов, о т л и ч а ю щ е е25 с я тем, что, с целью расширения технологических возможностей и уменьшения вспомогательного времени на обслуживание, резцедер кавка выполнена поворотной, для чего она снабжена цилиндрическим пояском, а на ци30 линдрическом пояске установлены упоры в количестве, зависимом от числа позиций поворота, с которыми взаимодействуют рычаги привода, одним концом закрепленные на салазках поперечного суппорта, а другим — соз5 единенные между сооой с помощью шарнира и вилки, причем последняя связана с силовым цилиндром.

476092
