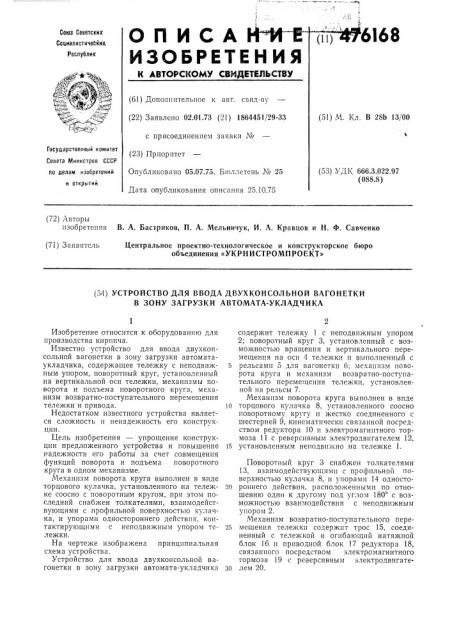

I68

ОП ИСА

ИЗОБРЕТ

Союз Советских

Социапистичесйик

Республик

К АВТОРСКОМУ СВИД (61) Дополнительное к авт. с (22) Заявлено 02.01.73 (21) 18

В 28Ь 13/00 с присоединением заявки Ъ (23) Пр нор итет

Опубликовано 05.07.75. Бюллет

Дата опубликования описания 2

Государственный комитет

Совета Министров СССР по делам изобретений н открытий

66.3.022.97

088.8) (72) Авторы изобретения

В. А. Бастриков, П. А. Мельничук, И. А. Кравцов и Н. Ф. Савченко (71) Заявитель

Центральное проектно-технологическое и конструкторское бюро объединения «УКРНИСТРОМПРОЕКТ» (54) УСТРОЙСТВО ДЛЯ ВВОДА ДВУХКОНСОЛЪНОЙ ВАГОНЕТКИ

В ЗОНУ ЗАГРУЗКИ АВТОМАТА-УКЛАДЧИКА

Изобретение относится к оборудованию для производства кирпича.

Известно устройство для ввода двухконсольной вагонетки в зону загрузки автоматаукладчика, содержащее тележку с неподвижным упором, поворотный круг, установленный на вертикальной оси тележки, механизмы поворота и подъема поворотного круга, механизм возвратно-поступательного перемещения тележки и привода.

Недостатком известного устройства является сложность и ненадежность его конструкции.

Цель изобретения — упрощение конструкции предложенного устройства и повышение надежности егG работы за счет совмещения функций поворота и подъема поворотного круга в одном механизме.

Механизм поворота круга выполнен в виде торцового кулачка, установленного на тележке соосно с поворотным кругом, при этом последний снабжен толкателями, взаимодействующими с профильной поверхностью кулачка, и упорами одностороннего действия, контактирующими с неподвижным упором тележки.

На чертеже изображена принципиальная схема устройства.

Устройство для ввода двухконсольной вагонетки в зону загрузки автомата-укладчика содержит тележку 1 с неподвижным упором

2; поворотный круг 3, установленный с возможностью вращения и вертикального перемещения на оси 4 тележки и выполненный с

5 рельсами 5 для вагонетки 6; механизм поворота круга и механизм возвратно-поступательного перемещения тележки, установленной на рельсы 7.

Механизм поворота круга выполнен в виде

lo торцового кулачка 8, установленного соосно поворотному кругу и жестко соединенного с шестерней 9, кинематическп связанной посредством редуктора 10 и электромагнитного тормоза 11 с реверсивным электродвигателем 12, 15 установленным неподвижно на тележке 1.

Поворотный круг 3 снабжен толкателями

13, взаимодействующими с профильной поверхностью кулачка 8, и упорами 14 односторо роннего действия, расположенными по отношению один к другому под углом 180 с возможностью взаимодействия с неподвижным упором 2.

Механизм возвратно-поступательного пере25 мещения тележки содержит трос 15, соединенный с тележкой и огибающий натяжной блок 16 и приводной блок 17 редуктора 18, связанного посредством электромагнитного тормоза 19 с реверсивным электродвигатеЗО лем 20.

476168

Устройство работает следующим образом.

В крайнем правом положении тележки 1 по рельсам 5 на нее подается пустая консольная вагонетка 6 и посредством конечного выключателя питание поступает на электродвигатель 12, который через редуктор 10 и шестерню 9 поворачивает круг 3 вместе с вагонеткой 6 на угол 90, так что консоли оказываются перпендикулярными рамкам на подъемнике.

При заполнении подъемника-накопителя рамками с кирпичом срабатывает конечный выключатель, и электродвигатель 20 через редуктор 18 и тросо-блочную систему перемещает тележку к подъемнику-накопителю. B крайнем левом положении тележки срабатывает конечный выключатель, реверсирующий вращение электродвигателя 12, который пог>орачивает шестергпо 9 с кулачком 8 в обратном направлении, при этом круг 3 фиксируется от поворота упором 14, взаимодействующим с неподвижным упором 2 тележки, и перемещается вверх под действием вращающегося кулачка 8, воздействующего своей профильной поверхностью на толкатели 13.

Перемешаясь вверх вместе с кругом 3 консоли, вагонетки снимают рамки с кирпичом с полок подъемника-накопителя. По команде конечного выключателя двигатель 20 отводит тележку в крайнее правое положение, прп этом кулачок 8, продолжая вращение по часовой стрелке, опускает круг 3 вместе с вагонеткой в нижнее положение, после чего электродвигатель 12 отключается. В крайнем

5 правом положешш по команде концевого выключателя электродвигатель 12 поворачивает круг 3 вместе с вагонеткой на угол 180 для загрузки второй половины вагонетки.

Затем цикл повторяется.

Предмет изобретения

Устройство для ввода двухконсольной вай гонетки в зону загрузки автомата-укладчика, содержащее тележку с неподвижным упором, поворотный круг, установленный на вертикальной оси тележки, механизмы поворота и подъема поворотного круга, механизм воз20 вратно-поступательного перемещения тележки и приводы, отличающееся тем, что, с целью упрощения конструкции устройства и повышения надежности его работы, механизм поворота круга выполнен в виде торцового

25 кулачка, установленного на тележке соосно с поворотным кругом, при этом последний снабжен толкателями, взаимодействующими с профильной поверхностью кулачка, и упорами одностороннего действия, контактирующими с

30 неподвижным упором тележки.
