Катодолюминофор с белым цветом свечения

Катодолюминофор с белым цветом свечения

Иллюстрации

Показать все

Реферат

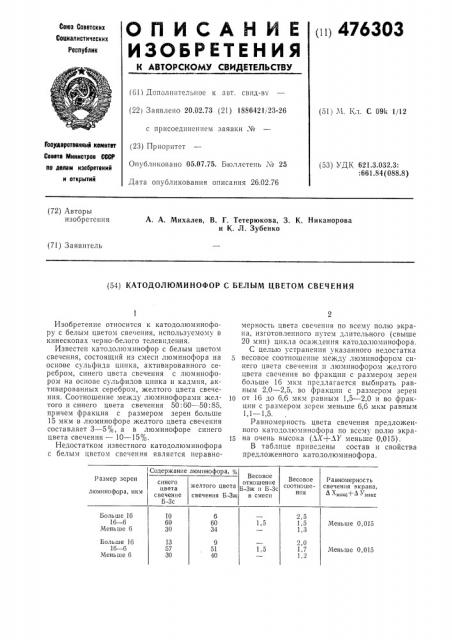

(11) 476303

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (Gl) Дополнительное к авт. свпд-ву (22 I Заявлено 20.02.73 (21) 1886421, 23-26 с присоединением заявки ¹ (23) Приоритет

Опубликовано 05.07.75. Бюллетень ¹ 25 (51) М. Кл. С 091< 1/12

Гооударотвеннмй комитет

Совета Министров СИР по делам изобретений и открытий (53) УДК 621.3.032.3:

:661.84 (088.8) Дата опубликования описания 26.02.76 (72) Авторы изобретения

А. А. Михалев, В. Г. Тетерюкова, 3. К. Никанорова и К. Л. Зубенко (71) Заявитель (54) КАТОДОЛЮМИНОФОР С БЕЛЫМ ЦВЕТОМ СВЕЧЕНИЯ Содержание люминофора, а, Весовое отношение

Б-Зж и Б-Зс в смеси

Размер зерен люминофора, мкм

Весовое соотношения

Равномерность свечения экрана, 1 макс+ макс синего цвета свечение

Б-Зс желтого цвета свечения Б-Зж

Больше 16

16 — б

Меньше 6

6

2,5

1,5

1,3

1,5

Меньше 0,015

Больше 16

16 — 6

Меньше 6

13

57

9

51

2,0

1,7

1 2

1,5

Меньше 0,015

Изобретение относится к катодолюминофору с белым цветом свечения, используемому в кинескопах черно-белого телевидения.

Известен катодол1оминофор с белым цветом свечения, состоящий из смеси люминофора на основе сульфида цинка, активированного серебром, синего цвета свечения с люминофором на основе сульфидов цинка и кадмия, активированных серебром, желтого цвета свечения. Соотношение между люминофорами жел- 10 того и синего цвета свечения 50:60 — 50:85, причем фракция с размером зерен больше

15 мкм в люминофоре желтого цвета свечения составляет 3 — 5%, а в люминофоре синего цвета свечения — 10 — 15%. 15

Недостатком известного катодолюминофор а с белым цветом свечения является неравномерность цвета свечения по всему полю экрана, изготовленного путем длительного (свыше

20 мин) цикла осаждения катодолюминофора.

С целью устранения указанного недостатка весовое соотношение между люминофором синего цвета свечения и люминофором желтого цвета свечения во фракции с размером зерен больше 16 мкм предлагается выбирать равным 2,0 — 2,5, во фракции с размером зерен от 16 до 6,6 мкм равным 1,5 — 2,0 и во фракции с размером зерен меньше б,б мкм равным

1,1 — 1,5.

Равномерность цвета свечения предложенного катодолюминофора по всему полю экрана очень высока (ЛХ+Л| меньше 0,015).

В таблице приведены состав и свойства предложенного катодолюминофора.

476303

Предмет изобретения

Составитель И. Недолужко

Редактор Т. Шарганова Текред 3. Тараненко Корректор М. Лейзерман

Заказ 213/5 Изд. Жз 906 Тираж 740 Подписное

ЦНИИГ1И Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

При длительном цикле осаждения катодолюминофора (20 — 30 мин) получают катодолюминофоры известным (КТБ-1) и предлагаемым (КТБ-2) способами. Равномерность света свечения экранов (АХ+АУ) составляет

0,021 — 0,031 и 0,011 или 0,022 — 0,024 и 0,012 соответственно.

Катодолю мино фор с белым цветом свечения, состоящий из смеси люминофора на основе сульфида цинка, активированного серебром, синего цвета свечения с люминофором на основе сульфидов цинка и кадмия, активированных серебром, желтого цвета свечения, отличающийся тем, что, с целью повышения равномерности цвета свечения экрана, изготовленного путем длительного цикла осаждения катодолюминофора, весовое соотношение между люминофором синего цвета свечения и люминофором желтого цвета све10 чения во фракции с размером зерен больше

16 мкм составляет 2 — 2,5, во фракции с размером зерен 16 — 6,6 мкм — 1,5 — 2 и во фракции с размером зерен меньше 6,6 мкм — 1,1—

1,5.
