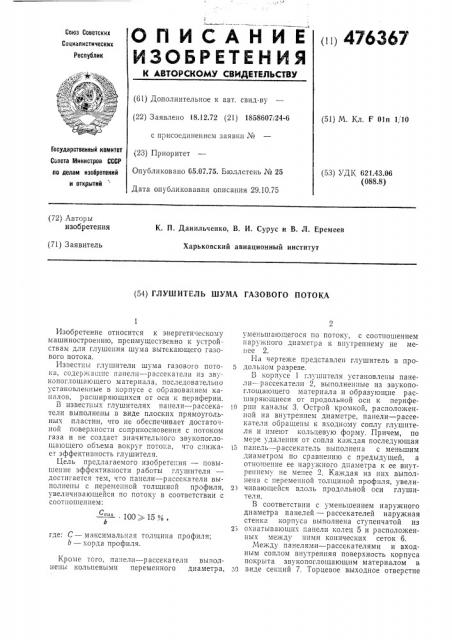

О П И С А Н И Е (ii)476367

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВМДЕТЕДЬСТВУ (б1) Дополнительное к авт. свид-ву (22) Заявлено 18.12.72 (21) 1858607 24-6 с присоединением заявки №

{23) Приоритет

Опубликовано 05.07.75. Бюллетень ¹ 25

Дата опубликования описания 29.10.75 (51) М. Кл. F 01п 1 10

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621 43 06 (088.8) (72) Авторы изобретения

К. П. Данильченко, В. И. Сурус и В. Л. Еремеев

Харьковский авиационный институт (71) Заявитель (54) ГЛУШИТЕЛЬ ШУМА ГАЗОВОГО ПОТОКА — 100) 15 %, б

Изобретение относится к энергетическому машиностроению, преимущественно к устройствам для глушения шума вытекающего газового потока.

Известны глушители шума газового потока, содерж 1ц!пс панели — рассекатели из звi копоглоща!ощего материала, последовательно установленные в корпусе с ооразованием каналов, расширяющихся от оси к периферии.

В известных глушителях панели — рассекатели выполнены в виде плоских прямоугольных пластин, что не обеспечивает достаточной поверхности соприкосновения с потоком газа и не создает значительного звукопоглощающего объема вокруг потока, что с.чижает эффективность глушителя.

Цель предлагаемого изобретения — повышение эффективности работы глушителя достигается тем, что панели — ргссекатели выполнены с переменной толщиной профиля, увеличивающейся по потоку в соответствии с соотношением: где: С вЂ” максимальная толщина профиля;

b — хорда профиля.

Кроме того, панели — р ассекатели выполнены кольпевыми переменного диаметра, уменьшающегося по потоку, с соотношением нар iu>oro p»aaieT1a нее 2.

На чертеже представлен глушитель в про5 дольном разрезе.

В корпусе 1 глушителя установлены панели — рассекателп, выполненные из звукопоглощающего материала и образующие расширяющиеся от продольной осп к перифе)О рпи каналы 3, Острой кромкой, расположенной на внутреннем диаметре, панели †рассекатели обращены к Bxoäíoìó соплу глушителя и имеют кольцевую форму. Причем, по мере удаления от сопла каждая последующая

15 панель — рассекатель выполнена с меньшим диаметром по сравненшо с предыдущей, а отношение ее наружного диаметра к ее внутреннему не менее 2. Каждая из них выполнена с переменной толщиной профиля, увели2.! чивающейся вдоль продольной оси глуши. еля.

В соответствии с уменьшением наружного диаметра панелей — рассекателей наружная стенка корпуса выполнена ступенчатой из

2i охватывающи., панели колец 5 и расположенных между ними конических сеток б.

Между панелями — рассекателями и входным соплом внутренняя поверхность корпуса покрыта звукопоглощающим материалом в ,Л виде секций 7. Торцевое выходное отверстие

476367

100 15 %, Предмет изобретения

5 / б

Составитель Ю. Шустер

Редактор М. Васильева Текред М. Семенов Корректоры: Т. Фисенко и И. Позняковская

Заказ 2676/12 Изд. № 872 Тираж 619 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-З5, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 корпуса заглушено при помощи замыкающей панели 8.

Стенки всех панелей и звукопоглощающих секций образованы металлическим перфорированным листом, а внутренняя полость за- 5 полнена звукопоглощающим материалом.

Во время работы глушителя панели — рассекатели 2 увеличивают поверхность соприкосновения потока со звукопоглощающим материалом, разделяя его на осе-радиаль- lo ные расширяющиеся каналы 3. Снижение скорости газов в расширяющихся каналах 3, их дробление в сетках б и перемешивание с окружающим воздухом, дополнительно повышают эффективность глушения шума. 15

1. Глушитель шума газового потока, содержащий панели — рассекатели из звукопо- 26 глощающего материала, последовательно установленные в корпусе с образованием каналов, расширяющихся от оси к периферии, отличающийся тем, что, с целью повышения эффективности, панели — рассекатели выполнены с переменной толщиной профиля, увеличивающейся по потоку в соответствии с соотношением: где: С вЂ” максимальная толщина профиля;

b — хорда профиля.

2. Глушитель по п. 1, отл ич а ю щи йс я тем, что панели — рассекатели выполнены кольцевыми, переменного диаметра, уменьшающегося по потоку, с соотношением наружного диаметра к внутреннему не менее 2.
