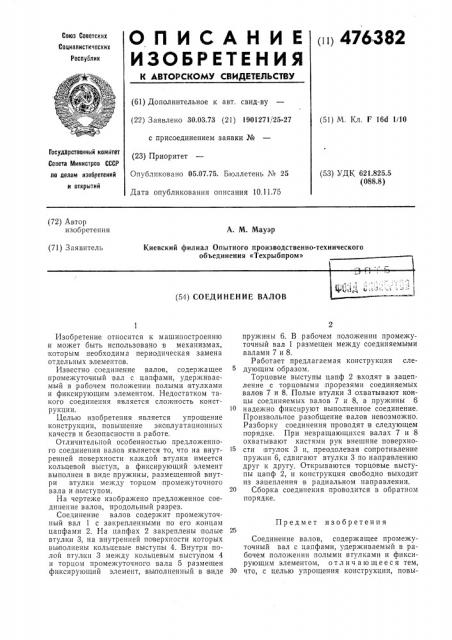

О Л И С А Н И Е пп 476382

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 30.03.73 (21) 1901271/25-27 с присоединением заявки № (23) Приоритет

Опубликовано 05.07.75. Бюллетень № 25

Дата опубликования описания 10.11.75 (51) М. Кл. F 16т1 1/10

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 621.825.5 (088.8) (72) Автор изобретения

А. М. Мауэр (71) Заявитель

Киевский филиал Опытного производственно-технического объединения «Техрыбпром» (54) СОЕДИНЕНИЕ ВАЛОВ

Предмет изобретения

Изобретение относится к машиностроению и может быть использовано в механизмах, которым необходима периодическая замена отдельных элементов.

Известно соединение валов, содержащее промежуточный вал с цапфами, удерживаемый в рабочем положении полыми втулками и фиксирующим элементом. Недостатком такого соединения является сложность конструкции.

Целью изобретения является упрощение конструкции, повышение эксплуатационных качеств и безопасности в работе.

Отличительной особенностью предложенного соединения валов является то, что на внутренней поверхности каждой втулки имеется кольцевой выступ, а фиксирующий элемент выполнен в виде пружины, размещенной внутри втулки между торцом промежуточного вала и выступом.

На чертеже изображено предложенное соединение валов, продольный разрез.

Соединение валов содержит промежуточный вал 1 с закрепленными по его,концам цапфами 2. На цапфах 2 закреплены полые втул ки 3, на внутренней по верхности которых выполнены кольцевые выступы 4. Внутри полой втулки 3 между кольцевым выступом 4 и торцом промежуточного вала 5 размещен фиксирующий элемент, вы полненный в виде пружины 6. В рабочем положении промежуточный вал 1 размещен между соединяемыми валами 7 и 8.

Работает предлагаемая конструкция следующим образом.

Торцовые выступы цапф 2 входят в зацепление с торцовыми прорезями соединяемых валов 7 и 8. Полые втулки 3 охватывают концы соединяемых валов 7 и 8, а пружины 6

10 надежно фиксируют выполненное соединение.

Произвольное разобщение валов невозможно.

Разборку соединения проводят:в следующем порядке. При невращающихся валах 7 и 8 охватывают кистями рук внешние поверхно15 сти втулок 3 и, преодолевая сопротивление пружин 6, сдвигают втулки 3 по направлению друг к другу. Открываются торцовые выступы цапф 2, и конструкция свободно выходит из зацепления в радиальном направлении.

20 Сбор ка соединения проводится в обратном порядке.

Соединение валов, содержащее промежуточный вал с цапфами, удерживаемый в рабочем положении полыми втулками и фиксирующим элементом, о т л и ч а ю щ е е с я тем, 30 что, с целью упрощения конструкции, повы476382

Составитель И. Дьяков

Техред М. Семенов

Редактор И, Квачадзе

Корректоры: Е. Рожкова и 3. Тарасова

Заказ 2738/4 Изд. № 889 Тираж 869 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5Ê-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 шения эксплуатационных качеств и безопасности, на внутренней поверхности каждой втулки имеется кольцевой выступ, а фиксиp) 1ощий элемент Выполнен В Виде пружины, размещенной внутри втулки между торцом промежуточного вала и выступом.
