Быстроразъемное соединение труб

Быстроразъемное соединение труб

Иллюстрации

Показать все

Реферат



6g© r я он акто

САП

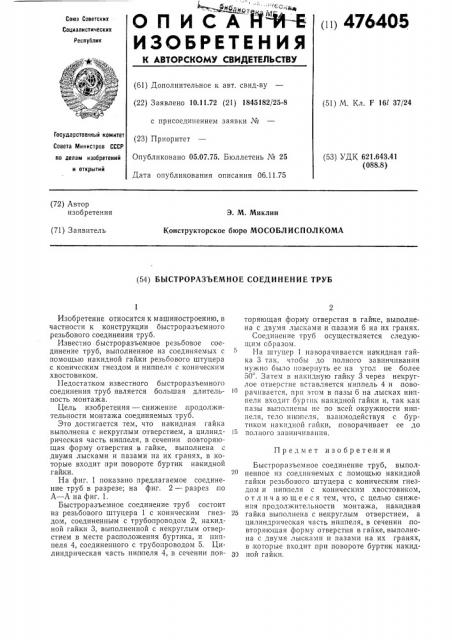

EPEE 476405

СПИ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 10.11.72 (21) 1845182/25-8 (51) М. Кл. F 16l 37/24 с присоединением заявки №

Государственный .комитет

Совета Министров СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 05.07.75. Бюллетень № 25

Дата опубликования описания 06.11.75 (53) УДК 621.643.41 (088.8) (72) Автор изобретения

Э. М. Миклин

Конструкторское бюро МОСОБЛ ИСПОЛ КОМА (71) Заявитель (54) БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ ТРУБ торяющая форму отверстия в гайке, выполнена с двумя лысками и пазами 6 на их гранях.

Соединение труб осуществляется следующим образом.

На штуцер 1 наворачивается накидная гайка 3 так, чтобы до полного завинчивания нужно было повернуть ее на угол не более

50 . Затем в накидную гайку 3 через некруглое отверстие вставляется ниппель 4 и поворачивается, при этом в пазы 6 на лысках ниппеля входит буртик накидной гайки и, так как пазы выполнены не по всей окружности нилпеля, тело íEEIEEiElеля, взаимодействуя с буртиком накидной гайки,,поворачивает ее до

15 полного завинчиванпя.

Быстроразъсмное соединение труб, выполненное из соединяемых с помощью накидной гайки резьбового штуцера с коническим гнездом и ниппеля с коническим хвостовиком, отличающееся тем, что, с целью снижения продолжительности монтажа, накидная гайка выполнена с некруглым отверстием, а цилиндрическая часть ниппеля, в сечении IIIOвторяющая форму отверстия в гайке, выполнена с двумя лысками и пазами íà Нх гранях, в которые входит при повороте буртик накид30 ной гайки.

Изобретение относится к машиностроению, в частности к конструкции быстроразъемного резьбового соединения труб.

Известно быстроразъемное резьбовое соединение труб, выполненное из соединяемых с помощью накидной гайки резьбового штуцера с коническим гнездом и нип(неля с коническим хвостовиком.

Недостатком известного быстроразъвмного соединения труб является большая длительность монтажа.

Цель изобретения — снижение, продолжительности монтажа соединяемых труб.

Это достигается тем, что накидная гайка выполнена с некруглым отверстием, а цилиндрическая часть ниппеля, в сечении повторяющая форму отверстия в гайдуке, выполнена с двумя лысками и пазами на их гранях, в которые входит при повороте буртик на кидной гай,ки.

На фиг. 1 показано предлагаемое соединение труб в разрезе; на фиг. 2 — разрез по

А — А на фиг. 1.

Быстроразъемное соединение труб состоит из резьбового штуцера 1 с коническим гнездом, соединенным с трубопроводом 2, накидной гайки 3, выполненной с некруглым отверстием в месте расположения буртика, и ниппеля 4, соединенного с трубопроводом 5. Цилиндрическая часть нип|пеля 4, в сечении повПредмет изобрете ния

476405

4 з 1

Фue g фиг 1

Составитель В. Кожевников

Техред А. Камышникова Корректор Е. Хмелева

Редактор И. Бродская

Типография, пр. Сапунова, 2

Заказ 2733/14 Изд. № 890 Тираж 869 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, %-35, Раушская наб., д. 4/5
