Устройство для крепления переносной лампы

Устройство для крепления переносной лампы

Иллюстрации

Показать все

Реферат

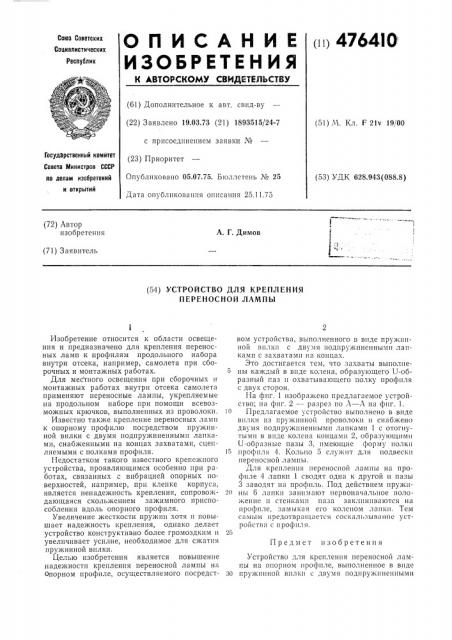

(11) 4764!О

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

:Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 19.03.73 (21) 1893515/24-7 с присоединением заявки № (23) Приоритет

Опубликовано 05.07.75. Бюллетень № 25

Дата опубликования описания 25.11.75 (51) М. Кл. F 21v 19/00

Государственный комитет

Совета й1инистров СССР по делам изобретений и открытий (53) УДК G28.943(088.8) (72) Автор изобретения

А. Г. Димов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ

ПЕРЕНОСНОЙ ЛАМПЫ

Изобретение относится к области освещения и предназначено для крепления переносных ламп к профилям продольного набора внутри отсека, например, самолета при сборочных и монтажных работах.

Для местного освещения при сборочных и монтажных работах внутри отсека самолета применяют переносные лампы, укрепляемые иа продольном наборе при помощи всевозможных крючков, выполненных из проволоки.

Известно также крепление переносных ламп к опорному профилю посредством пружинной вилки с двумя подпружиненными лапками, снабженными на концах захватами, сцепляемыми с полками профиля.

Недостатком такого известного крепежного устройства, проявляющимся особенно при работах, связанных с вибрацией опорных поверхностей, например, при клепке корпуса, является ненадежность крепления, сопровождающаяся скольжением зажимного приспособления вдоль опорного профиля.

Увеличение жесткости пружин хотя и повышает надежность крепления, однако делает устройство конструктивно более громоздким и увеличивает усилие, необходимое для сжатия пружинной вилки.

Целью изобретения является повышение надежности крепления переносной лампы на опорном профиле, осуществляемого посредством устройства, выполненного в виде пружинной вилки с двумя подпружиненными лапками с захватамп на концах.

Это достигается тем, что захваты выполнены каждый в виде колена, образующего U-образный паз и охватывающего полку профиля с двух сторон.

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — разрез по А — А на фиг. 1.

1О Предлагаемое устройство выполнено в виде вилки из пружинной проволоки и снабжено двумя подпружиненными лапками 1 с отогнутыми в виде колена концами 2, образующими

U-образные пазы 3, имеющие форму полки

15 профиля 4. Кольцо 5 служит для подвески переносной лампы.

Для креплеьи1я переносной лампы на профиле 4 лапки 1 сводят одна к другой и пазы

3 заводят иа профиль. Под действием пружи21) ны 6 лапки занимают первоначальное положение и стенками паза заклиниваются на профиле, замыкая его коленом лапки. Тем самым предотвращается соскальзывание устройства с профиля.

Предмет изобретения

Устройство для крепле1шя переносной лампы на опорном профиле, выполненное в виде

30 пружинной вилки с двумя подпружиненными

476410

Составитель Л. Сольц

Техред А. Камышникова Корректор H. Стельмах

Редактор В. Фельдман

Заказ 2902/3 Изд. ¹ 929 Тираж 648 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 лапками, снабженными на концах захватами, сцепляемыми с полками профиля, о т л и ч а ющеес я тем, что, с целью повышения надежности крепления, каждый захват выполнен в виде колена, образующего U-образный паз и охватывающего с двух сторон полку профиля.
