Устройство к испытательной машине для испытания плоских крестообразных образцов при двухосном нагружении

Устройство к испытательной машине для испытания плоских крестообразных образцов при двухосном нагружении

Иллюстрации

Показать все

Реферат

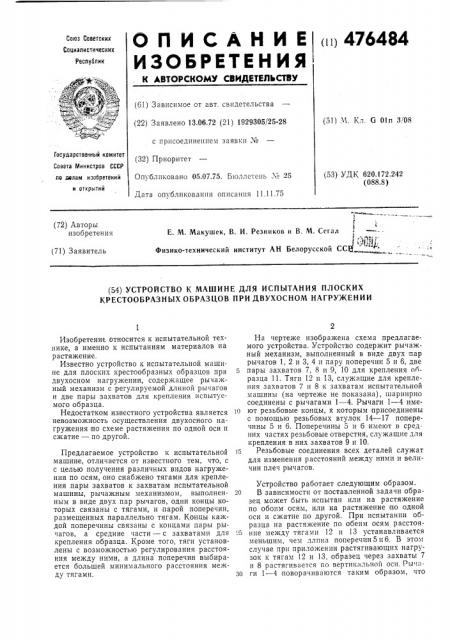

О П И С А Н И Е (ii) 476484

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 13.06.72 (21) 1929305/25-28 с присоединением заявки 4 (32) Приоритет

Опубликовано 05.07.75. Бюллетень ¹ 25

Дата опубликования описания 11.11.75

«е (51) М. Кл. G Oln 3/08

Государственный комитет

Совета Министров СССР по делам изобретений н открытий (53) УДК 620.172,242 (088.8) (72) Авторы изобретения

E. M. Макушек, В. И. Резников и В. М. Сегал

1:- .:1 :

Физико-технический институт АН Белорусской ССЦ (71) Заявитель (54) УСТРОЙСТВО К МАШИНЕ ДЛЯ ИСПЫТАНИЯ ПЛОСКИХ

КРЕСТООБРАЗНЫХ ОБРАЗЦОВ ПРИ ДВУХОСНОМ НАГРУ)КЕН И И

Изобретение относится к испытательной технике, а именно к испытаниям материалов на растяжение.

Известно устройство к испытательной машине для плоских крестообразных образцов при двухосном нагружении, содержащее рычажный механизм с регулируемой длиной рычагов и две пары захватов для крепления испытуемого образца.

Недостатком известного устройства является невозможность осуществления двухосного нагружения по схеме растяжения по одной оси и сжатие — по другой.

Предлагаемое устройство к испытательной машине, отличается от известного тем, что, с с целью получения различных видов нагружения по осям, оно снабжено тягами для крепления пары захватов к захватам испытательной машины, рычажным механизмом, выполненным в виде двух пар рычагов, одни концы которых связаны с тягами, и парой поперечин, размещенных параллельно тягам. Концы каждой поперечины связаны с концами пары рычагов, а средние части — с захватами для крепления образца. Кроме того, тяги установлены с возможностью регулирования расстояния между ними, а длина поперечин выбирается большей минимального расстояния между тягами.

На чертеже изображена схема предлагаемого устройства. Устройство содержит рычажный механизм, выполненный в виде двух пар рычагов 1, 2 и 3, 4 и пару поперечин 5 и 6, две

5 пары захватов 7, 8 и 9, 10 для крепления образца 11. Тяги 12 и 13, служащие для крепления захватов 7 и 8 к захватам испытательной машины (на чертеже не показана), шарнирно соединены с рычагами 1 — 4. Рычаги 1 — 4 имеio ют резьбовые концы, к которым присоединены с помощью резьбовых втулок 14 — 17 поперечины 5 и 6. Поперечины 5 и 6 имеют в средних частях резьбовые отверстия, служащие для крепления в них захватов 9 и 10.

15 Резьбовые соединения всех деталей служат для изменения расстояний между ними и величин плеч рычагов.

Устройство работает следующим образом. ро В зависимости от поставленной задачи образец может быть испытан или на растяжение по обоим осям, или на растяжение по одной оси и сжатие по другой. При испытании образца на растяжение по обеим осям расстоя 5 ние между тягами 12 и 13 устанавливается меньшим, чем длина поперечин 5 и 6. В этом случае прп приложении растягивающпх нагрузок к тягам 12 и 13, образец через захваты 7 и 8 растягивается по вертикальной оси. Ры газо ги 1 — 4 поворачиваются таким образом, что

476484 расстояние между перекладинами 5 и 6 увеличивается, а образец, через захваты 9 и 10 растягивается по горизонтальной оси.

При испытании образца на растяжение по одной оси и сжатие по другой, расстояние между тягами 12 и 13 устанавливается большим длины поперечин 5 и 6. В этом случае, при приложении растягивающих усилий к тягам 12 и 13, образец 11 растягивается по вертикальной оси захватами 7 и 8.

Рычаги 1 — 4 поворачиваются таким образом, что расстояние между поперечпнамп 5 и

6 уменьшается и образец 11 сжимается захватами 9 и 10 по горизонтальной оси.

Меняя с помощью втулок 14 — 17 длину рычагов 1 — 4 можно регулировать как соотношение усилий по вертикальной и горизонтальной оси, так и соотношение скоростей деформирования по этим осям при заданной скорости деформирования по вертикальной оси.

Предмет изобретения

1. Устройство к машине для испытания плоских крестообразных образцов при двухосном нагружении, содержащее рычажный механизм с регулируемой длиной рычагов и две пары захватов для крепления испытуемого образца, отличающееся тем, что, с целью получения различных видов нагружения .о по осям, оно снабжено тягами для крепления пары захватов к захватам испытательной машины, рычажный механизм выполнен в виде двух пар рычагов, одни концы которых связаны с тягами, и пары поперечин, размещенных !

5 параллельно тягам и связанных каждая концами с другими концами пары рычагов, а средними частями с другой парой захватов для крепления образца.

2. Устройство по п. 1, о т л и ч а ю щ е е с я ю тем, что тяги установлены с возможностью регулирования расстояния между ними, а длина поперечин выбрана большей минимального расстояния ме кду тягами.
