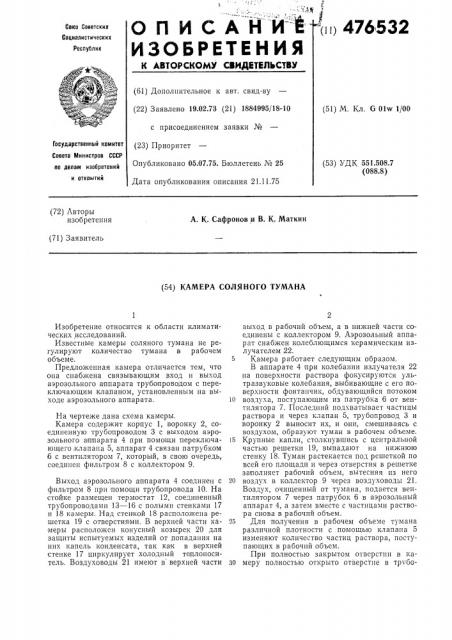

О П ИСАН ИЕ

ИЗОБРЕТЕНИЯ

" 476532

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 19.02.73 (21) 1884995/18-10 с присоединением заявки Хе (23) Приоритет

Опубликовано 05.07.75. Бюллетень Ке 25

Дата опубликования описания 21.11.75 (51) М. Кл. б 01w 1/00

Государственный комитет

Совета Министров СССР ло делам изобретений и откоытий (53) УДК 551.508.7 (088.8) (72) Авторы изобретения

А. К. Сафронов и В. К. Маткин (71) Заявитель (54) КАМЕРА СОЛЯНОГО ТУМАНА

Изобретение относится к области климатических исследований.

Известные камеры соляного тумана не регулируют количество тумана в рабочем объеме.

Предложенная камера отличается тем, что она снабжена связывающим вход и выход аэрозольного аппарата трубопроводом с переключающим клапаном, установленным на выходе аэрозольного аппарата.

На чертеже дана схема камеры.

Камера содержит корпус 1, воронку 2, соединенную трубопроводом 3 с выходом аэрозольного аппарата 4 при помощи переключающего,клапана 5, аппарат 4 связан патрубком

6 с вентилятором 7, который, в свою очередь, соединен фильтром 8 с коллектором 9.

Выход аэрозольного аппарата 4 соединен с фильтром 8 при:помощи трубопровода 10. На стойке размещен термостат 12, соединенный трубопроводами 13 — 16 с полыми стенками 17 и 18 камеры, Над стенкой 18 расположена решетка 19 с отверстиями. В верхней части камеры расположен конусный козырек 20 для защиты испытуемых изделий от попадания на них капель конденсата, так как в верхней стенке 17 циркулирует холодный теплоноситель. Воздуховоды 21 имеют в верхней части выход в рабочий объем, а в нижней части соединены с коллектором 9. Аэрозольный аппарат снабжен колеблющимся керамическим излучателем 22.

5 Камера работает следующим образом.

В аппарате 4 при колебании излучателя 22

»а поверхности раствора фокусируются ультразвуковые колебания, выбивающие с его поверхности фонтанчик, обдувающийся потоком

10 воздуха, поступающим из патрубка 6 от вентилятора 7. Последний подхватывает частицы раствора и через клапан 5, трубопровод 3 и воронку 2 выносит их, и они, смешиваясь с воздухом, образуют туман в рабочем объеме.

15 Крупные капли, столкнувшись с центральной частью решетки 19, выпадают на нижнюю стенку 18. Туман растекается под решеткой по всей его площади и через отверстия в решетке заполняет рабочий объем, вытесняя из него

20 воздух в коллектор 9 через воздуховоды 21.

Воздух, очищенный от тумана, подается вентилятором 7 через патрубок 6 в аэрозольный аппарат 4, а затем вместе с частицами раствора снова в рабочий объем. 25 Для получения в рабочем объеме тумана различной плотности с помощью клапана 5 изменяют количество частиц раствора, поступающих в рабочий объем.

При полностью закрытом отверстии в ка30 меру полностью открыто отверстие в тр бо476532

20

3

15 та

71 о

7 б

Составитель М. Богомольная

Редактор О. Филиппова Техред А. Камышникова Корректор В. Брыксина

Заказ 2801/7 Изд. № 924 Тираж 619 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 провод 10 и туман, минуя рабочий объем, циркулирует по дополнительной системе, соединяющей выход аэрозольного аппарата фильтром и вентилятором с его входом. Тепловой режим тумана в рабочем объеме поддерживается с помощью обогрева или охлаждения путем,конвекции от верхней 17 и нижней 18 стенок, в которых циркулирует теплоноситель, прокачиваемый через термостат 12 по трубопроводам 13 — 16.

Предмет изобретения

Камера соляного тумана, содержащая рабочий объем, воздуховоды, аэрозольный аппарат, всасывающий вход которого при помощи вентилятора, фильтра и коллектора соединен с рабочим объемом, отличающаяся тем, что, с целью регулирования плотности тумана, она снабжена связывающим вход и выход аэрозольного аппарата трубопроводом с переключающим клапаном, установленным на выходе аэрозольного аппарата.
