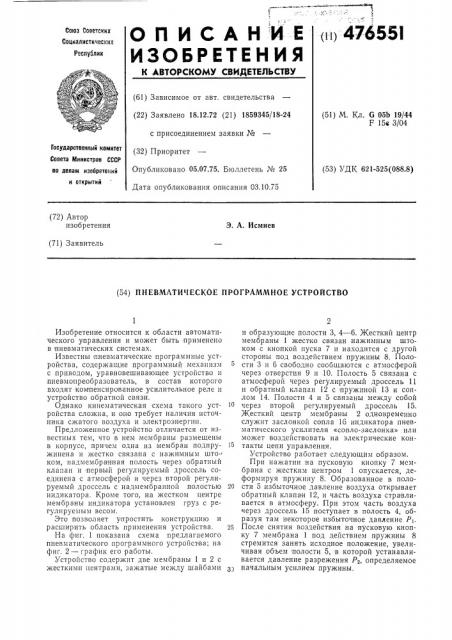

ОП ИСАН ИЕ
ИЗОБРЕТЕНИЯ
Л т г11 47-655!
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 18.12.72 (21) 1859345/18-24 с присоединением заявки № (51) М. Кл. G 05b 19/44
F 15 3/04
Совета Министров СССР по делам изобретений и открытий (53) УДК 621-525(088.8) Опубликовано 05.07.75. Бюллетень № 25
Дата опубликования описания 03.10.75 (72) Автор изобретения
Э. А. Исмиев (71) Заявитель (54) ПНЕВМАТИЧЕСКОЕ ПРОГРАММНОЕ УСТРОЙСТВО
ВсУд Рственный комитет (32) Приоритет
Изобретение относится к области автоматического управления и может быть применено в п неви а тически х систем ах.
Известны пневматические программныс устройства, содер>кащие программный механизм с приводом, уравновешивающее устройство и пневмопреобразователь, в состав которого входят компенсированное усилительное реле и устройство обратной связи.
Однако кинематическая схем а такого устройства сложна, и оно требует наличия источника сжатого воздуха и электроэнергии.
Предло>кенпое устройство отличается от известных тем, что в нем мембраны размещены в корпусе, причем одна из мембран подпру>кинена и жестко связана с нажимным штоком, падмембранная полость через обратный клапан и первый регулируемый дроссель соединена с атмосферой и через второй регулируемый дроссель с надмембранной полостью индикатора. Кроме того, на жестком центре мембраны индикатора установлен груз с регулируемым весом.
Это позволяет упростить конструкцию и расширить область применения устройства.
На фиг. 1 показана схема предлагаемого пневматического программного устройства; на фиг. 2 — график его работы.
Устройство содержит две мембраны 1 и 2 с жесткими центрами, зажатые между шайбами и образующие полости 3, 4 — 6. жесткий центр мембраны 1 жестко связан нажимным штоком с кнопкой пуска 7 и находится с другой стороны под воздействием пружины 8. Полости 3 и 6 свободно сообщаются с атмосферой через отверстия 9 и 10. Полость 5 связана с атмосферой через регулируемый дроссель 11 и обратный клапан 12 с пружиной 13 и соплом 14. Полости 4 и 5 связаны между собой через второй регулируемый дроссель 15.
Жесткий центр мембраны 2 одновременно служит заслонкой сопла 16 индикатора пневматического усилителя «сопло-заслонка» или может воздействовать на электрические кон15 такты цепи управления.
Устройство работает следующим образом.
При нажатии на пусковую кнопку 7 мембрана с жестким центром 1 опускается, деформируя пружину 8. Образованное в поло20 сти 5 избыточное давление воздуха открывает обратный клапан 12, и часть воздуха стравливается в атмосферу. При этом часть воздуха через дроссель 15 поступает в полость 4, образуя там некоторое избыточное давление Р,.
25 После снятия воздействия на пусковую кнопку 7 мембрана 1 под действием пружины 8 стремится занять исходное положение, увеличивая объем полости 5, в которой устанавливается давление разрежения Р2, определяемое начальным усилием пружины.,1
"г
@ю1
