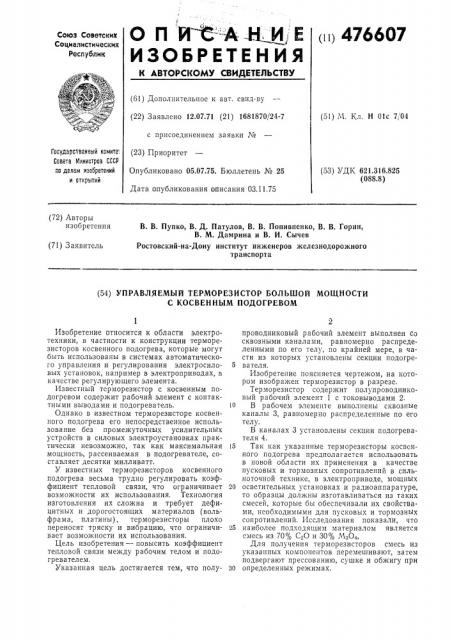

O n 4 й- -А.H W, Е

ИЗОБРЕТЕНИЯ

<») 476607

Союз Советских

Социалистических

Республик

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) 3 аявлено 12.07.71 (21) 1681870/24-7 (51) М. Кл. Н 01с 7, 04 с присоединением заявки ¹

Государственный комите, Совета Министров СССР по делам изобретений и открытий (23) Приоритет Опубликовано 05.07.75. Бюллетень № 25

Дата опубликования описания 03.11.75 (53) УДК 621.316.825 (088.8) (72) Авторы изобретения

В. В. Пупко, В. Д. Патулов, В. В. Попивненко, В. В. Горин, В. М. Дамрина и В. И. Сычев

Ростовский-на-Дону институт инженеров железнодорожного транспорта (71) Заявитель (54) УПРАВЛЯЕМЫЙ ТЕРМОРЕЗИСТОР БОЛЬШОЙ МОЩНОСТИ

С КОСВЕННЫМ ПОДОГРЕВОМ

Изобретение относится к области электротехники, в частности к конструкции терморезисторов косвенного подогрева, которые могут быть использованы в системах автоматического управления и регулирования электросиловых установок, например в электроприводах, в качестве регулирующего элемента.

Известный терморезистор с косвенным подогревом содержит рабочий элемент с контактными выводами и подогреватель.

Однако в известном терморезисторе косвенного подогрева его непосредственное использование без промежуточных усилительных устройств в силовых электроустановках практически невозможно, так как максимальная мощность, рассеиваемая в подогревателе, составляет десятки милливатт.

У известных терморезисторов косвенного подогрева весьма трудно регулировать коэффициент тепловой связи, что ограничивает возможности их использования. Технология изготовления их сложна и требует дефицитных и дорогостоящих материалов (вольфрама, платины), терморезисторы плохо переносят тряску и вибрацию, что ограничивает возможности их использования.

Цель изобретения — повысить коэффициент тепловой связи между рабочим телом и подогревателем.

Указанная цель достигается тем, что полупроводниковый рабочий элемент выполнен со сквозными каналами, равномерно распределенными по его телу, по крайней мере, в части из которых установлены секции подогре5 в а тел я.

Изобретение поясняется чертежом, на котором изображен терморезистор в разрезе.

Терморезистор содержит полупроводниковый рабочий элемент 1 с токовыводами 2. ! о В рабочем элементе выполнены сквозные каналы 3, равномерно распределенные по его телу.

В каналах 3 установлены секции подогревателя 4.

l5 Так как указанные терморезисторы косвенного подогрева предполагается использовать в новой области их применения в качестве пусковых и тормозных сопротивлений в сильноточной технике, в электроприводе, мощных

20 осветительных установках и радиоаппаратуре, то образцы должны изготавливаться из таких смесей, которые бы обеспечивали их свойствами, необходимыми для пусковых и тормозных сопротивлений. Исследования показали, что

25 наиболее подходящим материалом является смесь из 70% СеО и 30 /о Мз04, Для получения терморезисторов смесь из указанных компонентов перемешивают, затем подвергают прессованию, сушке и обжигу при

З0 определенных режимах.

476607

Предмет изобретения

Составитель Н. Нестеренко

Техред 3. Тараненко

Редактор В. фельдман

Корректоры: Л. Денискина и Е. Хмелева

Заказ 2726,5 Изд. № 897 Тираж 833 Подписное

ЦИИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4 5

Типогра<рия, пр. Сапунова, и

Затем на рабочем элементе создаются контакты.

Подогреватель изготавливается из нихромовой проволоки (диаметр проволоки зависит от мощности подогревателей) в виде спиралей, либо нитей, пропускаемых сквозь каналы терморезистора, причем количество используемых каналов может колебаться в широких пределах в зависимости от режима использования терморезистора. Закрепляются подогреватели с помощью втулок (например, фарфоровых, стеклянных, кварцевых). С целью повышения чувствительности и снижения инерционности расстояние между втулками может заполняться твердеющим диэлектриком, выдерживающим рабочую температуру 750 К.

Подогреватели могут закрепляться, а также изолироваться от тела полупроводника с помощью выступающих за пределы полупроводника трубочек (фарфора, стекла, кварца и т. д.), либо за счет только твердеющего диэлектрика (например, цемента и т. д.).

Испытания показали, что сопротивление изоляции между подогревателем и телом полупроводника при рабочей температуре (700—

750 К) составляет не менее 200 Мом, напряжение пробоя между рабочим телом и подогревателем не ниже 3,5 кв.

Терморезистор пронизан большим количеством каналов, в которых размещены подогреватели. Терморезистор используют в качестве исполнительного элемента в схемах регулирования пуско-тормозных характеристик, обеспечивая при этом заданные ре)кимы пуска и торможения за счет хорошего коэффпци пта тепловой связи.

I5 Управляемый терморезистор большой мощности с косвенным подогревом, содержащий полупроводниковый рабочий элемент с контактными выводами и подогреватель, отлич а ю шийся тем, что с целью повышения

29 коэффициента тепловой связи между рабочим телом и подогревателем, рабочий элемент BIIполпен со сквозными каналами, равномерно распределенными по его телу, по крайней мере, в части из которых установлены секции

25 подогревателя.
