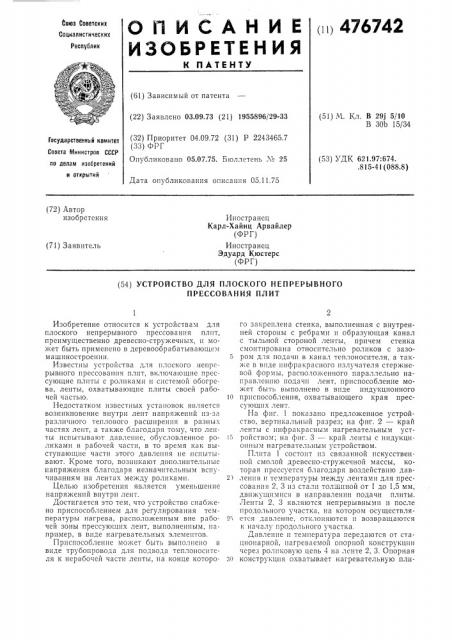

O П И C А Н И Е „ 476742
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
К ПАТЕНТУ (61) Зависимый от патента (51) М. Кл. В 29j 5/10
В 30b 15/34 (22) Заявлено 03.09.73 (21) 1955896/29-33 (32) Приоритет 04.09.72 (31) P 2243465.7 (33) ФРГ
Опубликовано 05.07.75. Бюллетень Хо 25
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (53) УДК 621.97:674. .815-41(088.8) Дата опубликования описания 05.11.75 (72) Автор изобретения
Иностранец
Карл-Хайнц Арвайлер (ФРГ) Иностранец
Эдуард Кюстерс (ФРГ) (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПЛОСКОГО НЕПРЕРЫВНОГО
ПРЕССОВАНИЯ ПЛИТ
Изобретение относится к устройствам для плоского непрерывного прессования плит, преимущественно древесно-стружечных, и может быть применено в деревообрабатывающем машиностроении.
Известны устройства для плоского непрерывного прессования плит, включающие прессующие плиты с роликами и системой обогрева, ленты, охватывающие плиты своей рабочейй ч а стью.
Недостатком известных установок является возникновение внутри лент напряжений из-за различного теплового расширения в разных частях лепт, а также благодаря тому, что ленты испытывают давление, обусловленное роликами в рабочей части, в то время как выступающие части этого давления не испытывают. Кроме того, возникают дополнительные напряжения благодаря незначительным вспучиваниям на лентах между роликами.
Целью изобретения является уменьшение напряжений внутри лент.
Достигается это тем, что устройство снабжено приспособлением для регулирования температуры нагрева, расположенным вне рабочей зоны прессующих лент, выполненным, например, в виде нагревательных элементов.
Приспособление может быть выполнено в виде трубопровода для подвода теплоносителя к нерабочей части ленты, на конце которого закреплена стенка, выполненная с внутренней стороны с ребрами и образующая канал с тыльной стороной ленты, причем стенка смонтирована относительно роликов с зазо5 ром для подачи в канал теплоносителя, а также в виде инфракрасного излучателя стержневой формы, расположенного параллельно направлению подачи лент, приспособление может быть выполнено в виде индукционного
10 приспособления, охватывающего края прессующих лент.
На фиг. 1 показано предложенное устройство, вертикальный разрез; на фиг. 2 — край ленты с инфракрасным нагревательным устl5 ройством; на фиг. 3 — край ленты с индукционным нагревательным устройством.
Плита 1 состоит из связанной искусственной смолой древесно-стружечной массы, которая прессуется благодаря воздействию дав21 ления и температуры между лентами для прессования 2, 3 из стали толщиной от 1 до 1,5 мм, движущимися в направлении подачи плиты.
Ленты 2, 3 являются непрерывными и после продольного участка, lа котором осуществля2. ется давление, отклоняются и возвращаются к началу продольного участка.
Давление и температура передаются от стационарной, нагреваемой опорной конструкции через роликовую цепь 4 на ленте 2, 3. Опорная
30 конструкция охватывает нагревательную пли476742 ту 5, которая имеет проходящие поперек плиты каналы 6, которые 33Я концах соедп35с 3ы друг с другом с помощью трубны,; колеи 7.
На обратной к плите 1 стороне каждой нагревательной плиты 5 предусмотрена плита 5 обратного подвода 8, которая имеет пазы 9, через которые роликовая цепь 4 возвращается обратно. Следовательно, роликовые цсгш 4 окружают нагревательные плиты 5»о дл3ше.
Силы, воздействующие на плиту 1, воспри- !О нимаются опорами 10. Опоры 10, расположенные сверху и снизу плиты 1, соединяются сбоку вне плиты с помо цью ходовых Бинтов или гидравлических силовых элементов, так что они могут совместно прессовать плиту 1 35 через плиты обратного подвода 8 и нагревательные плиты 5 и ролики 4.
Ленты 2, 3 нс замыкаются сбоку,;раем нагревательной плиты 5 или ро I;IKQI30li Ilспыо 4, а выступают наружу в области 11 от33осптс,3ь- з! но роликовой цепи 4.
Для того, чтобы проfIII30JciIcT! 0I3ilTI. надени3о температу.ры, предусмотрены нагревательные каналы в виде трубопроводов 12, которые простираются вдоль края лент 2, 3. 1 трубо- .> проводам 12 пр! крсплепь! с зазором 13 сте » ки 14 с продольны»и рсбрямп 15. Последние имеют еще и иное кроме подводя тспл;! назначение, которое состоит в том, чтобы образовать с наружными сторонами лепт 2, 3 ля- зо биринтное уплотнение, так что воздух, пос1упающий через отверстие 13 в область роликов 4 и выхо,",ящий между частью степки 1 сохраняет пезпачитсльнос пзоы.очпос дяБ.Icние для того, чтобы затруднить попадание при- а месей в ооласть роликов.
На фиг. 2 изобра>кена крайняя область лент
2, 3 для прессования. Вместо нагревательных каналов 12 предусмотрен инфракрасный нагревательный элемент 16 стержневой фор- 4! мы значительной длины, который отдает тепло посредством излучения. Интенсивное излучение достигается, если иифракраспьш нагревательный элемент 16 располо>кен между крайними зонами лент для прессования 2, 3, 45 как это показано на фиг. 2 сплошной линией.
Рабочая толщина устройства является регулируемой, причем ленты 2, 3 для прессовшшя испытывают такое прпб iii>Keiille, что нагревательный элемент больше не проходит мс>кду 50 ними. В таких случаях рекомендуется размещение нагревательного элемента вне края лент 2, 3 для прессования, как это показано па фиг. 2 штриховой линией.
Индукционное нагревательное устройство 17 55 нагревает крайнюю зону лент для прессоваш5я и вызывает в крайних зонах лент 2, 3, изготовленных из стали, вихревые токи, которые обусловливают желаемое повышение температуры. 60
Во всех случаях нагревательное устройство может прост:Зраться вдоль всего продольного у 3;.Стка, па «0Topо;i дс33ствует давлсние. Но
Бозможсп якже I3Il pl!a!IT, в котором нягревятс II>II»ic устройства прикреплены к лентам прсссовя Ия iic по всей длине продольного
У 3!!СТКЯ, 51 TO. IЬЕО 33 О,ЦIO>I IIЛИ ИЕСКО. П КИХ МЕт5!х Бдо.п, продольного участка Il.ø перед !!Им, п»i после него. В качестве теплоносителя, подаваемого !3 каналы 1, может пспользоБЯ ЬС5! 1 ОРЯЧЯЯ il. iil .ОЛО 3!Ia53 СРСДЯ Б !3!I;jC ГЯЗЯ
II.lII жидкости.
Работает устройство следующим образом.
В промежуток между лентами 2, 3 постуII IåT стружечпая масса 1. Через каналы б подастся нагревательная среда, которая повышает температуру нагревательных плит 5, так ! cli;lo !срез, >0 1II K!I 4 перед 3с ся II 3 лепты 2, 3 и оттуда Iia массу !.
Через нагревательные каналы 12 продувас-.ся i op5!a!I!I воздух, который отдаст свое тен.и! Ия края ленты 2, 3, для того, чтобы выр;1:311l lTI> и я пр53>кепи я, БОз и и !"! 305цпе I!3-3 а болеес высокой температуры давления роликов
2, . >.
Предмет изобретения !. Устройство для плоского непрерывного
I:130000!3;I.ø5I плит, прспму3цсствеппо древесноструже шы i вкл oчающсе прессующпе плиты с роликами «cl!CTcxioй обогрева, лс3пы, охва-3ывающпс плиты своей рабочей частью, o Tл и а ю щ е с с я тем, гго, с целью уменьшения пяпря>келий внутри лент, устройство снабжено прпспособ Icililc.ì для регулирования температуры нагрева, расположенным вие рабочей зоны 53рессующих лент.
2. Устройство по п. 1, отличающееся те», что прпспособлс3шс для рсгул33рованпя температуры выполпс 3о в виде нагревательных элсмснтоь.
3. Устройство iio». 2, отл и и ающееся тем, что нагревательный элемент выполнен в
Бпдс трубопровода для подвода теплоноспте,l5! K I1cP;16o IPI! части .1снты, II3 Koililc KQTQPQго закреплена стенка, выполненная с внутренней стороны с ребрами и образующая канал с тыльной стороной лепты, причем стенка смон тпровапа относительно роликов с зазором д:ш подачи Б канал теплоносителя.
4. Устройство по п. 2, отличающееся тем, что нагревательный элемент выполнен в виде инфракрасного излучателя CTep>Kневой формы, расположенного параллельно направ;!el!!I!0 подачи лент.
5. Устройство по п. 2, о тл и ч а ю щеес я тем, что нагревательный элемент выполнен в виде ш3дукцпонного приспособления, охватывающего края прессу!0lllli: лент.
476742 РиР 7
5 7
7б,l
1. р
Г 2 7, Е -. 7
7б
2 — 2 -Ргг
Фи.,5
