Реферат



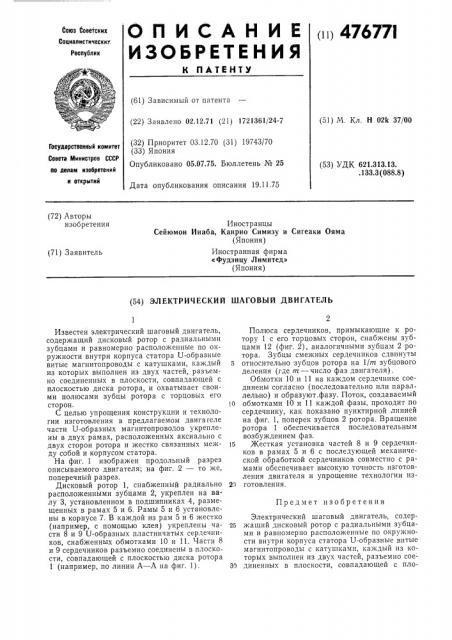

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (ii) 47677l

Союз Советских

Социалнстнческии

Республик (61) Зависимый от патента (51) М. Кл. Н 02k 37/00 (22) Заявлено 02.12.71 (21) 1721361/24-7 (32) Приоритет 03.12.70 (31) 19743/70 (33) Япония

Опубликовано 05.07.75. Бюллетень № 25

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.313.13. .133.3 (088.8) Дата опубликования описания 19.11.75 (72) Авторы изобретения

Иностранцы

Сейюмон Инаба, Канрио Симизу и Сигеаки Ояма (Япония) Иностранная фирма

«Фудзицу Лимитед» (Япония) (71) Заявитель (54) ЭЛЕКТРИЧЕСКИЙ ШАГОВЫЙ ДВИГАТЕЛЬ

Известен электрический шаговый двигатель, содержащий дисковый ротор с радиальными зубцами и равномерно расположенные по окружности внутри корпуса статора U-образные витые магнитопроводы с катушками, каждый из которых выполнен из двух частей, разъемно соединенных в плоскости, совпадающей с плоскостью диска ротора, и охватывает своими полюсами зубцы ротора с торцовых его сторон.

С целью упрощения конструкции и технологии изготовления в предлагаемом двига геле части U-образных магнитопроводов укреплены в двух рамах, расположенных аксиально с двух сторон ротора и жестко связанных между собой и корпусом статора.

На фиг. 1 изображен продольный разрез описываемого двигателя; на фиг. 2 — то же, поперечный разрез.

Дисковый ротор 1, снабженный радиально расположенными зубцами 2, укреплен на валу 3, установленном в подшипниках 4, размещенных в рамах 5 и 6. Рамы 5 и 6 установлены в корпусе 7. В каждой из рам 5 и 6 жестко (например, с помощью клея) укреплены части 8 и 9 U-образных пластинчатых сердечников, снабженных обмотками 10 и 11. Части 8 и 9 сердечников разъемно соединены в плоскости, совпадающей с плоскостью диска ротора

1 (например, по линии А — А на фиг. 1).

Полюса сердечников, примыкающие к ротору 1 с его торцовых сторон, снабжены зубцами 12 (фиг. 2), аналогичными зубцам 2 ротора. Зубцы смежных сердечников сдвинуты

5 относительно зубцов ротора на 1/m зубцового деления (где m — число фаз двигателя).

Обмотки 10 и 11 на каждом сердечнике соединены согласно (последовательно или параллельно) и образуют. фазу. Поток, создаваемый

1о обмотками 10 и 11 каждой фазы, проходит по сердечнику, как показано пунктирной линией на фиг. 1, поперек зубцов 2 ротора, Вращение ротора 1 обеспечивается последовательным возбуждением фаз.

15 Жесткая установка частей 8 и 9 сердечников в рамах 5 и 6 с последующей механической обработкой сердечников совместно с рамами обеспечивает высокую точность изготовления двигателя и упрощение технологии из20 готовления.

Предмет изобретения

Электрический шаговый двигатель, содер25 жащий дисковый ротор с радиальными зубцами и равномерно расположенные по окружности внутри корпуса статора U-образные витые магнитопроводы с катушками, каждый из которых выполнен из двух частей, разъемно сое30 диненных в плоскости, совпадающей с пло476771 скостью диска ротора, и охватывает своими полюсами зубцы ротора с торцовых его сторон, отличающийся тем, что, с целью упрощения конструкции и технологии изготовления, части U-образных магнитопроводов укреплены в двух рамах, расположепных аксиально с двух сторон ротора и жестко связанных между собой и корпусом статора.

476771
