Реферат

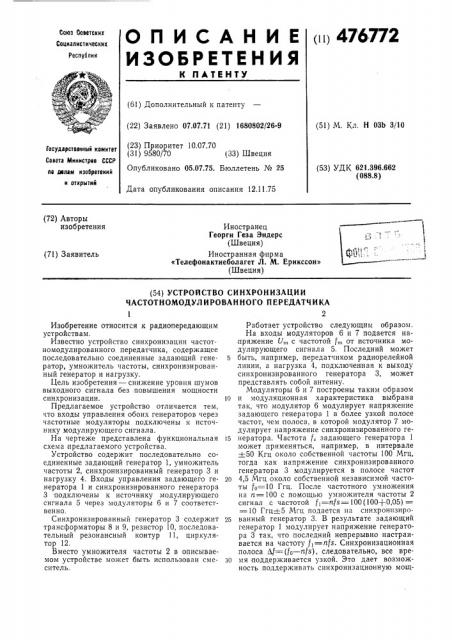

п 476772

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик (61) Дополнительный к патенту (51) М. Кл, Н ОЗЬ 3/10 (22) Заявлено 07.07.71 (21) 1680802/26-9 (23) Приоритет 10.07.70 (31) 9580/70 (33) Швеция

Опубликовано 05.07.75. Бюллетень № 25

Госудярстввииый комитет

Совета Мииистрвв СССР лв авлям изобретений и открытий (53) УДК 621.396662 (088.8) Дата опубликования описания 12.11.75 (72) Авторы изобретения

Иностранец

Георги Геза Эндерс (Швеция) Иностранная фирма

«Телефонактиеболагет Л. М. Ерикссон» (Швеция) 1 сз (71) Заявитель

СИНХРОНИЗАЦИИ

ВАННОГО ПЕРЕДАТЧИКА

2 (54) УСТРОЙСТВО

ЧАСТОТН ОМОДУЛ И РО

Изобретение относится к радиопередающим устройствам.

Известно устройство синхронизации частотномодулированного передатчика, содержащее последовательно соединенные задающий генератор, умножитель частоты, синхронизированный генератор и нагрузку.

Цель изобретения — снижение уровня шумов выходного сигнала без повышения мощности синхронизации.

Предлагаемое устройство отличается тем, что входы управления обоих генераторов через частотные модуляторы подключены к источнику модулирующего сигнала.

На чертеже представлена функциональная схема предлагаемого устройства.

Устройство содержит последовательно соединенные задающий генератор 1, умножитель частоты 2, синхронизированный генератор 3 и нагрузку 4. Входы управления задающего генератора 1 и синхронизированного генератора

3 подключены к источнику модулирующего сигнала 5 через модуляторы 6 и 7 соответственно.

Синхронизированный генератор 3 содержит трансформаторы 8 и 9, резистор 10, последовательный резонансный контур 11, циркулятор 12.

Вместо умножителя частоты 2 в описываемом устройстве может быть использован смеситель.

Работает устройство следующим образом.

На входы модуляторов 6 и 7 подается напряжение U„, с частотой f, от источника модулирующего сигнала 5. Последний может

5 быть, например, передатчиком радиорелейной линии, а нагрузка 4, подключенная к выходу синхронизированного генератора 3, может представлять собой антенну.

Модуляторы 6 и 7 построены таким образом

10 и модуляционная характеристика выбрана так, что модулятор 6 модулирует напряжение задающего генератора 1 в более узкой полосе частот, чем,полоса, в которой модулятор 7 модулирует напряжение синхронизированного rei5 нератора. Частота f. задающего генератора 1 может применяться, например, в интервале

+-50 Кгц около собственной частоты 100 Мгц, тогда как напряжение синхронизированного генератора 3 модулируется в полосе частот

20 4,5 Мгц около собственной независимой частоты fo — — 10 Ггц. После частотного умножения на а=100 с помощью умножителя частоты 2 сигнал с частотой f,=nfs=100(100+0,05) =

= 10 Ггц+-5 Ыгц подается на синхронизиро25 ванный генератор 3. В результате задающий генератор 1 модулирует напряжение генератора 3 так, что последний непрерывно настраивается на частоту f, =nfs. Синхронизационная полоса Л/= (fo — n fs) следовательно, все вре30 мя поддерживается узкой. Это дает возможность поддерживать синхронизационную мощ476772

Составитсль Э. Гилинская

Текред Л. Казапкова

Редактор Б. Федотов

Корректоры: Л. Корогод я А. Николаева

Заказ 27367!9 Изд. ¹ 885 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва. )E(-35, Рауьпская наб., д. 4,5

Типография, пр. Сапунова, 2

3 ность Р, на столь низком уровне, чтооы она была достаточной для подавления частотного шума синхронизированного генератора вблизи частоты fo.

Предмет изобретения

Устройство синхронизации частотномодулированного передатчика, содержащее последовательно соединенные задающий генератор, умножитель частоты, синхронизированный генератор и нагрузку, отличающееся тем, что, с целью получения низкого уровня шумов

5 выходного сигнала без повышения мощности синхронизации, входы управления обоих генераторов через частотные модуляторы подключены к источнику модулирующего сигнала.
