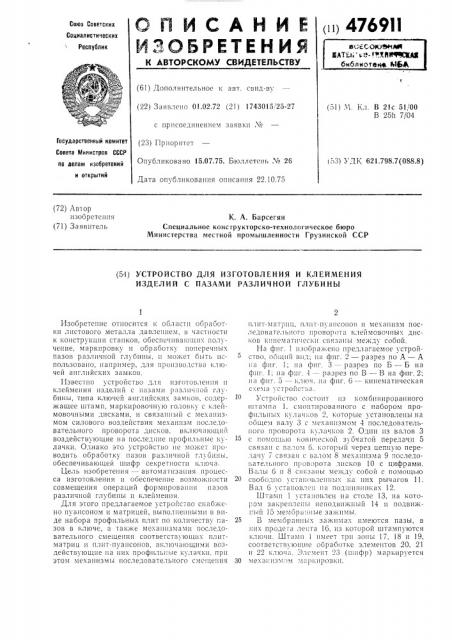

О Л И С А Н И Е !!3! 476911

ИЗОБРЕТЕНИЯ

Соаз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 01.02,72 (21) 1743015, 25-27 (51) М. Кл. В 21с 51 00

В 25h 7/04 с присоединением заявки №

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (23) Г1 р нор итет

Опубликовано 15.07.75. Бюллетень Х 26

Дата опубликования описа!шя 22.10.75! 53) УДК 621.798.7(088.8) (72) Ав3ор нзобретеш3я (71) Заявитель

К. А. Барсегян

Специальное конструкторско-технологическое бюро

Министерства местной промышленности Грузинской ССР (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ И КЛЕЙМЕНИЯ

ИЗДЕЛИЙ С ПАЗАМИ РАЗЛИЧНОЙ ГЛУБИНЫ

Изобретение относится к области обработки листового металла давлением, в частности к конструкции станков, обеспсчнваю3цих получение, маркировку и обработку поперечных пазов различной глубины, и может быть использовано, например, для производства кл3очей английских замков.

11звестно устройство для изготовления и клеймения изделий с пазами различ:!ой глубины, типа ключей английских замков, содержащее штамп, маркировочную головку с клеймовочными дисками, и связанный с меха3шзмом силового воздействия механизм последовательного проворота дисков, включающий воздействующие на последние профильные кулачки. Однако это устройство не может проводить обработку пазов различной глу оины, обеспечивающей шифр секретности ключа.

Цель изобретения — автоматизация процесса изготовления и обеспечение возможности совмещения операций формирования пазов различной глубины и клеймеш3я.

Для этого г3редлагaeMoe 1 стройстr3o снабжено пуансоном и матрицей, выполненными в виде набора профильных плит по количеству газов в ключе, а также механизмами последовательного смещения соответствующих плитматриц и плит-пуансонов, включающими воздействующие на них профильные кулачки, прн этом механизмы последовательного смеше3шя плит-матриц, плит-пуансонов и механизм последовательного нрîr3орота клеймовочныx дисков к!rr!eматн !eски сr3язаlrbl между сооо3ã.

На фиг. 1 изображено предлагаемое устройство, общий внд; на фиг. 2 — разрез по А — А на фиг, 1; на фиг. 3 — разрез по Б — Б на фиг. 1; на фиг. 4 — разрез по  — В на фиг. 2;

«;! фнг. 5 - ключ, rr;! фнг, 6 — кинематическая схема устройства.

Устройстьо eoñòîèò нз комб>нированного штампа 1. смонтированного с набором профильных кулачков 2, которые установлены на общем валу 3 с механизмом 4 последовательного проворота кулачков 2. Один из валов 3 с помощью конической зуочатой передачи 5

cr3H33lI с валом 6, который через цепную передачу 7 связан с валом 8 механизма 9 последо33ательного проворота дисков 10 с цифрами.

Валы 6 и 8 связаны между собой с помощью

20 cr3oбод! о установлеш3ыпх íа них рычагов 11.

Вал 6 установлен на подшипниках 12.

Штамп 1 установлен на столе 13, »а котором закреплен!.! неподвижный 14 и подв33ж-!

3ый 15 мембранные зажимы.

25 В мембраннь!х зажимах имеются пазы, в

Зшх продега лента 16, из которой штампуются ключи. Штамп 1 имеет три зоны 17, 18 и 19, соответствующие обработке элементов 20, 21 и 22 ключа. ЗлсмеlIT 23 (шнфр) маркируется

30 меха!!изм»м .;аркировки.

476911

40

3

Пуансон 24 выполнен в виде набора по числу зубьев плит-пуансонов 25, а матрица 26 выполнена в виде набора плит-матриц 27. Плита-пуансон и плита-матрица упираются одна в другую через упор 28, Вал 3 установлен в подшипниках, один из которых расположен в корпусе механизма 4 проворота, и друго" — в опоре 29, На валу 3 коцсольно на шпонке установлена полумуф г > 30, в вырезах которой имеются шарики 31, подпружиненные пружиной 32. Вторая полумуфта 33 также сидит на валу 3 скользяще.

На валу 8 этих деталей нет, Полумуфта 33 с помощью ушка осью 34 шарнирно связана с рычагом 35, который имеет ось 36 качения, опору 37 и шарнирно связан осью 38 с пуансоном 24.

Кронштейн 39, выполненный заодно (или закрепленный) с пуансоном 24 взаимодействует с корпусом 9 механизма последовательно проворота дисков 10 с цифрами.

На дисках 10 имеются цифры от 0 до 9. Кулачки 2 имеют десять различных радиусов с перепадами, обеспечивающими секретность ключа, Устройство имеет четыре зоны обработки ключа: маркировка (элемент 23 ключа), 17— обработка зубьев (элемент 20 ключа), 18— обработка элемента 21 ключа и 19 — вырубка контура 22 ключа.

Устройство работает следующим образом.

Пуансон 24 получает возвратно-поступательное вертикальное движение от электродвигателя 40 через ременную передачу 41 — 42, эксцентричный вал 43, шатун 44 и плунжер 45.

Вместе с пуансоном качательное движение получают рычаг 35 вокруг оси 36, механизм клеймения вокруг оси вала 3 и полумуфта ЗЗ.

При рабочем ходе пу ансона (штамповка) полу муфты 33 вращаются: левая — по часовой стрелке, правая — против часовой, и их вращение не передается полумуфте 30 и валу

3 потому, что шарики 31 не заклиниваются между стенками полумуфт 30 и 33. При холостом ходе пуансона 24 полумуфты 33 получают от рычагов 35 вращение: левая — против часовой стрелки, правая — по часовой, При этом шарик 31 заклинивает обе полумуфты 30 и 33, и вращение от полумуфты 33 передается полумуфте 30 и валу 3. При этом вал 3 проворачивается на заданный угол, например 120 . Так за один двойной ход пуансона 24 вал 3, а с ним и вал 8 механизма маркировки через зубчатую 5 и цепную 7 передачи проворачиваются на 120 .

Качательно-вращательное движение вокруг оси вала 6 механизм маркировки получает действием кронштейна 39 на корпус 9 механизма последовательного проворота дисков 10 (процесс маркировки) . Обратный ход осуществляется от пружины сжатия, действующей на рычаги 1!. Ход качения минимальный — от 1 до 1,5 мм, Хотя во время качательного движения механизма маркировки вокруг осп вала 6 вал 8 также получает качательноврагцательное движение, но поскольку вращение как в одну так и в другую сторону одинаково, то оно не влияет на положение дисков !

О с цифрами. Вал 8 по фазе сдвинут вперед (на 120 ) по отношению к валу 3. Это необходимо ввиду того, что на ленте 16 сначала маркируется шифр, а затем на другой позиции н тампуются зубья. Так как за один двойной ход пуансона 24 валы 3 и 8 проворачиваются а 120, то смена секретности происходит после штамповки трех одинаковых ключей.

Причем, ввиду сдвига фаз шифр маркировки меняется на один ход поршня раньше, чем шифр штамповки зубьев.

Подача ленты 16 осуществляется механизмом подачи, работа которого управляется кулачками 46, 47 и 48, взаимодействующими с воздушными клапанами 49, 50 и 51. Вал, на котором закреплены кулачки, получает вращение через цепную передачу 52, равную единице. Кулачок 47 и клапан 49 управляют работой зажима !4, кулачок 46 и клапан 50— работой зажима 15 и кулачок 48 и клапан

51 — работой пневмоцилиндра.

Движение ленты 16 на шаг, осуществляется при холостом ходе пуансона 24, как только она освобождается, а возврат зажима 15 в исходное положение при рабочем ходе пуансона 24.

Обработка каждого варианта секретности ключа начинается маркировкой шифра секретности, затем после подачи ленты на шаг, в зоне 17 обрабатываются зубья ключа, далее в зоне 19 вырубка контура 22 ключа, Вырубленный ключ подает в коробку.

Предмет изобретения

Устройство для изготовления и клеймения изделий с пазами различной глубины, типа ключей английских замков, содержащее штамп, маркировочную головку с клеймовочными дисками и связанный с механизмом силового воздействия механизм последовательного проворота дисков, включающий воздействующие с последними профильные кулачки, отличающееся тем, что, с целью автоматизации процесса изготовления и обеспечения возможности совмещения операций формирования пазов различной глубины и клеймения, оно снабжено пуансоном и матрицей, выполненными в виде набора профильных плит по количеству пазов в ключе, а также механизмами последовательного смещения соответствующих плит-матриц и плит-пуансонов, включающими воздействующие на них профильные кулачки, при этом механизм последовательного смещения плит-матриц и плит-пуансонов и механизм последовательного проворота клеймовочных дисков кинематнчески связаны между собой, 476911 иГ. 9 иг, Составитель С. Симонов
