Реферат

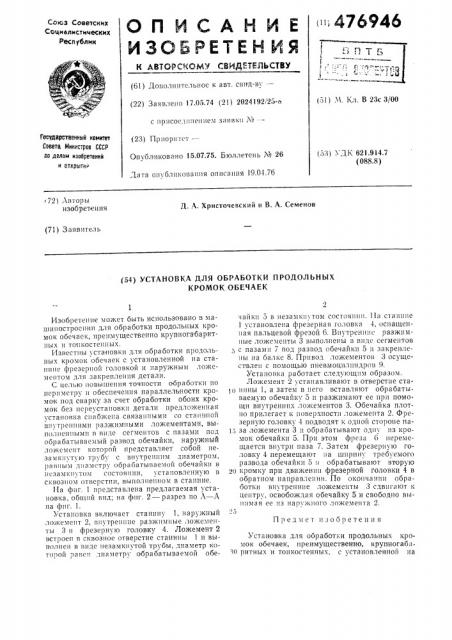

476946

Союз Советских

Социалистических

Респ ублик опискине

gg@5PETEН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свод-ву— ,(22) Заявлено 17.05.74 (21) 2024192?25-ь с присосдн?e»??eel з>1??в?с?1 М вЂ”вЂ” (23) Прпоритст—

Опубликовано 15.07.75. Бюллетень М 26

Дата опубликования описания 19.04.76

Г j «(»

) „.) 12 1

? (оl) Ч. 1хл. В 23с 3/00

Гасударственный комитет

Совета Министров СССР до делам иаабретений и открытий (5;3) УДК 621.914,7 (088.8) ? 72) Ав?оры изобретения

Д. А. Христочевский и В. А. Семенов (71) Заявитель (54) УСТАНОВКА ДЛЯ ОБРАБОТКИ ПРОДОЛЬНЫХ

КРОМОК ОБЕЧАЕК

Изобретение может быть использовано в машиностроении для обработки продольных кромок обечаск, преимущественно крупногабарити ы х и тон косте??н ы х.

Известны установки для обработки продольElb?x кромок обсчаек с установленной на станине фрезерной головкой и наружным ло>кемснтом для закрепления детали.

С целью повышения точности обработки по периметру и обеспечения параллельности кромок под сварку за счет обработки обоих кромок без переустановки детали предложенная установка снабжена связанными со станиной внутренними раз>кимными ложементами, выполненными в виде сегментов с пазами под обрабатываемый развод обечайки, наружный ложсмснт которой представляет собой незамкнутую трубу с внутренним диаметром, 1) 3?3?? hDI д?? а мст?) ) оора ба тыва смой обечайки B незамкнутом состоянии, установленную в сквозном отверстии, выполненном B станине.

l-la фиг. 1 представлена предлагаемая установка, общий внд; на фиг. 2 — разрез по Л вЂ” Л на

Установка включает станину 1, наружный ложемент 2, внутренние разжимные ложементы 3 и фрезерную головку 4. Ложемент 2 встроен в сквозное отверстие станины 1 и выполнен в виде незамкнутой трубы, диаметр которой равен диаметру обрабатываемой oneчайки 5 в незамкнутом состоянии. 11а станине

1 установлена фрезерная головка 4, оснащенная пальцевой фрезой 6. Внутренн??с разжимные ложементы 3 выполнены в вндс сегментов

; с пазами 7 под развод обечайки 5 и закреплены на балке 8. Привод ложементов 3 осуществлен с помощью пневмоцилпндров 9.

Установка работает следующим образом.

Ложемент 2 устанавливают в отверстие ста)?) нины 1, а затем в него вставля?от обрабатываемую обечайку 5 и разжимают ее при помощи внутренних ложементов 3, Обечайка плотно прилегает к поверхности ложемента 2. Фрезерную головку 4 подводят к одной стороне па1,—, за ложемента 3 и обрабатывают одну из кромок обечайки 5. При этом фреза 6 перемещается внутри паза 7. Затем фрезерную головку 4 перемещают ??a ширину требуемого развода обечайки 5 н обрабатывают вторую о кромку при движении фрезерной головки 4 в обратном направлении. По окончании обраоотки внутренние ложементы 3 сдвигают к центру, освобождая обечайку 5 и свободно вы??нмая ее пз наружного ло>кемента 2.

Предмет изооретения

Установка для обработки продольных кромок обечаек, преимущественно, крупногаба3?) ритных и тонкостеннь?х, с установленной на

476946 фиг.1 станине фрезерной головкой и наружным ложементом для закрепления детали, отльь ьаьоьььаяся тем, что, с целью повышения точности обработки по периметру и обеспечения параллельности кромок под сварку за счет обработки оооих кромок без переустановки детали, установка снабжена связанными со станиной внутренними разжимными ложементами, выполненными в виде сегментов с пазами под обрабатываемый развод обечайжи, наружный ложемент которой представляет собой незамкнутую трубу с внутренним диаметром, равным диаметру обрабатываемой обечайки в незамкнутом состоянии, установленную в сквозном отверстии, выполненном в станине.

476946

Фva 2

Составитель Т, Звеннгородская

Техред M. Семенов

1- орректор Л. Еотои.|

Редактор Н. Аристова

Обл. тип. У,костромского управления издательств, полиграфии и киигкиой торговли

«Заказ 5819 Изд. № 1628 Тнратк 1061 ПодишсноКлИИПИ Государственного комитета Совета Л!инистров СССР по делам изобретений и открытий

И3035, Москва, 7К-35, Раушская наб., д, 4/5
