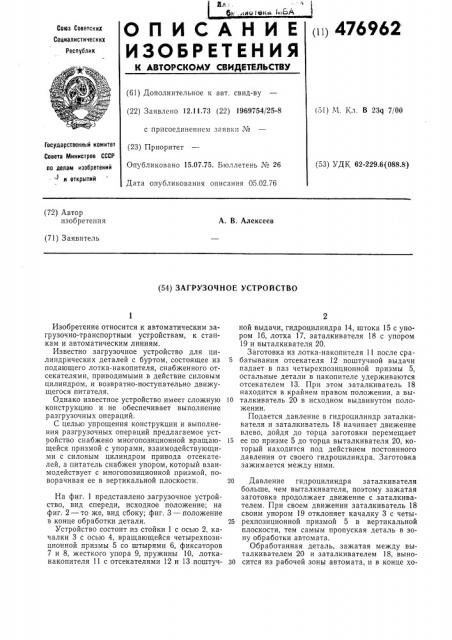

О П И С А Н И Е (») 476962

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 12.11.73 (22) 1969754/25-8 с,присоединением заявки ¹ (23) Приоритет

Опубликовано 15.07.75. Бюллетень № 26

Дата опубликования описания 05.02.76 (51) Ч. Кл. В 23q 7!00

Государственный комитет

Совета Министров СССР (53) УДК 62-229.6(088.8) по делам изобретений

4 ,и открытий (72) Автор изобретения

А. В, Алексеев (71) Заявитель (54) ЗАГРУЗОЧНОЕ УСТРОЙСТВО

Изобретение относится к автоматическим загрузочно-транспортным устройствам, к станкам и автоматическим линиям.

Известно загрузочное устройство для цилиндрических деталей с буртом, состоящее из подающего лотка-накопителя, снабженного отсекателями, приводимыми в действие силовым цилиндром, и возвратно-поступательно движущегося питателя.

Однако известное устройство имеет сложную конструкцию и не обеспечивает выполнение разгрузочных операций.

С целью упрощения конструкции и выполнения разгрузочных операций предлагаемое устройство снабжено многопозиционной вращающейся призмой с упорами, взаимодействующими с силовым цилиндром привода отсекателей, а питатель снабжен упором, который взаимодействует с многопозиционной призмой, поворачивая ее в вертикальной плоскости.

На фиг. 1 представлено загрузочное устройство, вид спереди, исходное положение; на фиг. 2 — то же, вид сбоку; фиг. 3 — положение в конце обработки детали.

Устройство состоит из стойки 1 с осью 2, качалки 3 с осью 4, вращающейся четырехпозиционной призмы 5 со штырями 6, фиксаторов

7 и 8, жесткого упора 9, пружины 10, лотканакопителя 11 с отсекателями 12 и 13 поштучной выдачи, гидроцилиндра 14, штока 15 с упором 16, лотка 17, заталкивателя 18 с упором

19 и выталкивателя 20.

Заготовка из лотка-накопителя 11 после сра5 батывания отсекателя 12 поштучной выдачи падает в паз четырехпозиционной призмы 5, остальные детали в накопителе удерживаются отсекателем 13. При этом заталкиватель 18 находится в крайнем правом положении, а вы10 талкиватель 20 в исходном выдвинутом положении.

Подается давление в гидроцилиндр заталкивателя и заталкиватель 18 начинает движение влево, дойдя до торца заготовки перемещает

)5 ее по призме 5 до торца выталкивателя 20, который находится под действием постоянного давления от своего гидроцилиндра. Заготовка зажимается между ними.

20 Давление гидроцилиндра заталкивателя больше, чем выталкивателя, поэтому зажатая заготовка продолжает движение с заталкивателем. При своем движении заталкиватель 18 своим упором 19 отклоняет качалку 3 с четы25 рехпозиционной призмой 5 в вертикальной плоскости, тем самым пропуская деталь в зону обработки автомата.

Обработанная деталь, зажатая между выталкивателем 20 и заталкивателем 18, выноЗ0 сится из рабочей зоны автомата, и в конце хо476962

7 да заталкиватель 18 освобождает качалку 3, которая принимает горизонтальное первоначальное положение с помощью пружины 10 и освобождает деталь, которая падает в паз четырехпозиционной призмы 5. После этого срабатывают отсекатели 12 и 13 поштучной выдачи от гидроцилиндра 14. При этом шток 15 своим качающимся упором 1б поворачивает четырехпозиционную призму 5 через штырь 6 и тем самым сбрасывает деталь на лоток 17.

Происходит разгрузка обработанной детали.

Новое положение призмы фиксируется фиксаторами 7 и 8, а в свободный паз призмы 5 падает следующая заготовка. Цикл повторяется.

Предмет изобретения

Загрузочное устройство с лотком-накопителем, отсекателями, приводимыми в действие 5 ;силовым цилиндром, и возвратно-поступательно движущимся питателем, о т л и ч а ю щ е ес я тем, что, с целью упрощения конструкции и выполнения разгрузочных операций, устройство снабжено многопозиционной вращающей10 ся призмой с упорами, взаимодействующими с силовым цилиндром привода отсекателей, а питатель снабжен упором, взаимодействующим с многопозиционной призмой, поворачивающейся в вертикальной плоскости.

476962

Корректоры: А. Николаева и Л. Корогод

Редактор Н. Аристова

Заказ 300/4 Изд. № 1744 Тираж 1061 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Щ

Составитель М. Пуряев

Техред М. Семенов
