Бункер для штучных грузов

Иллюстрации

Показать все

Реферат

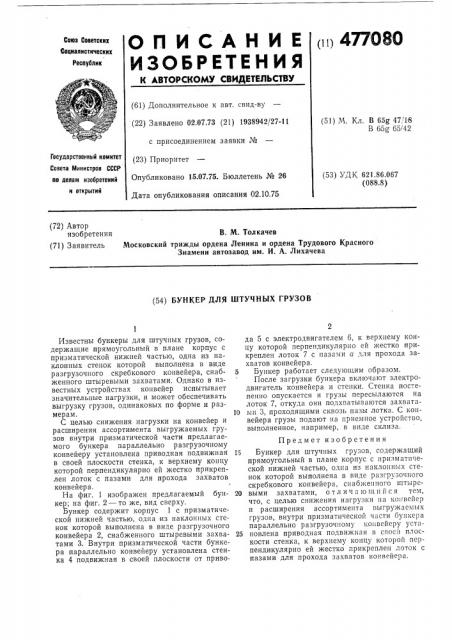

О П И С А Н M Е, 47708 О

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-BÓ (22) Заявлено 02.07.73 (21) 1938942/27-11 с присоединением заявки №

" Удар еенный комитет (23) Приоритет

Совета Министров СССР по делам изобретений Опубликовано 15.07.75. Бюллетень № 26 (51) М. Кл. В 65g 47. 18

В 65g 65/42 (53) УДК 621.86.067 (088.8) и открытий

Дата опубликования описания 02,10.75 (72) Автор изобретения В. М. Толкачев (71) Заявитель Московский трижды ордена Ленина и ордена Трудового Красного

Знамени автозавод им. И. А. Лихачева (54) БУНКЕР ДЛЯ ШТУЧНЫХ ГРУЗОВ

Известны бункеры для штучных грузов, содержащие прямоугольный в плане корпус с призматической нижней частью, одна из наклонных стенок которой выполнена в виде разгрузочного скребкового конвейера, снабженного штыревыми захватами. Однако в известных устройствах конвейер испытывает значительные нагрузки, и может обеспечивать выгрузку грузов, одинаковых по форме и размерам.

С целью снижения нагрузки на конвейер и расширения ассортимента выгружаемых грузов внутри призматической части предлагаемого бункера параллельно разгрузочному конвейеру установлена приводная подвижная в своей плоскости стенка, к верхнему концу которой перпендикулярно ей жестко прикреплен лоток с пазами для прохода захватов конвейера.

На фиг. 1 изображен предлагаемый бункер; на фиг. 2 — то же, вид сверху.

Бункер содержит корпус 1 с призматической нижней частью, одна из наклонных стенок которой выполнена в виде разгрузочного конвейера 2, снабженного штыревыми захватами 3. Внутри призматической части бункера параллельно конвейеру установлена стенка 4 подвижная в своей плоскости от привода 5 с электродвигателем 6, к верхнему концу которой перпендикулярно ей жестко прикреплен лоток 7 с пазами а для прохода захватов конвейера.

5 Бункер работает следующим образом.

После загрузки бункера включают электродвигатель конвейера и стенки. Стенка постепенно опускается и грузы пересылаются на лоток 7, откуда они подхватываются захвата10 мн 3, проходящими сквозь пазы лотка. С конвейера грузы подают на приемное устройство, выполненное, например, в виде склиза.

Предмет изобретения

15 Бункер для штучных грузов, содержащий прямоугольный в плане корпус с призматической нижней частью, одна из наклонных стенок которой выполнена в виде разгрузочного скребкового конвейера, снабженного штыре20 выми захватами, отл ич a:югци и ся тем, что, с целью снижения нагрузки па конвейер и расширения ассортимента выгружаемых грузов, внутри призматической части бункера параллельно разгрузочному конвейеру уста25 новлена приводная подвижная в своей плоскости стенка, к верхнему концу которой перпендикулярно ей жестко прикреплен лоток с пазами для прохода захватов конвейера.

417080 Фиг g
