Погрузочное устройство трелевочного трактора
Иллюстрации
Реферат

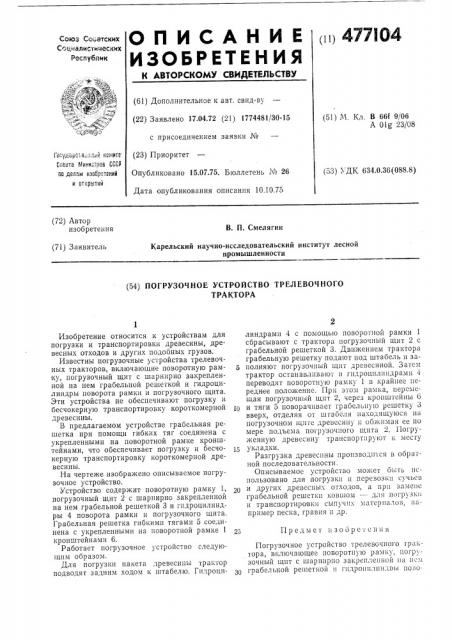

О П И С А Н И Е п 477Ю 4
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Со. гтских
Социалистических
Республик (61) дополнительное к авт. свил-ву (22) Заявлено 17.04.72 (21) 1774481/30-15 (51) М. Кл. В 661 9/06
А Olg 23/08 с присоединением заявки №
Гону„,нрн" н..ыь. и ксмите
Сннетн Мининтрнн СССР но деним иннбрнтнний и нтнрытий (23) Приоритет
Опубликовано 15.07.75, Бюллетень ¹ 26
Дата опубликования описания 10.10.75 (53) ДК 634.0.36(088.8) (72) Автор изобретения
В. П. Смелягин (71) Заявитель
Карельский научно-исследовательский институт лесной промышленности (54) ПОГРУЗОЧНОЕ УСТРОИСТВО ТРЕЛЕВОЧНОГО
ТРАКТОРА
Предмет изооре ения
Изобретение относится к устройствам для погрузки и TpBHcIIOpTHpoBKli древесины, древесных отходов и других подобных грузов.
Известны погрузочные устройства трелевочных тракторов, включающие поворотную рамку, погрузочный щит с шарнирно закрепленной на нем грабельной решеткой и гидроцилиндры поворота рамки и погрузочного щита.
Эти устройства не обеспечивают погрузку и бесчокерную транспортировку короткомерной древесины.
В предлагаемом устройстве грабельная решетка при помощи гибких тяг соединена с укрепленными на поворотной рамке кронштейнами, что обеспечивает погрузку и бесчокерную транспортировку короткомерной древесины.
На чертеже изображено описываемое погрузочное устройство.
Устройство содержит поворотную рамку 1, погрузочный щит 2 с шарнирно закрепленной на нем грабельной решеткой 3 и гпдроцилиндры 4 поворота рамки и погрузочного щита, Грабельная решетка гибкими тягами 5 соединена с укрепленными на поворотной рамке 1 кронштейнами б.
Работает погрузочное устройство следующим образом.
Для погрузки пакета древесины трактор подводят задним ходом к штабелю, Гпдроцилиндрами 4 с помощью поворотной рамки 1 сбрасывают с трактора погрузочный щит 2 с грабельной решеткой 3. Движением трактора грабельную решетку подают под штабель и заполняют погрузочный щит древесиной. Затем трактор останавливают и гпдроцплиндрами 4 переводят поворотную рамку 1 в крайнее переднее положение. При этом рамка, перемещая погрузочный щпт 2, через кронштейны 6 и тяги 5 поворачивает грабельную решетку 3 вверх, отделяя от штабеля находящуюся на погрузочном щите дреьесипу и обжимая ее по мере подъема погрузочного щита 2. Погруженную древесину транспортируют к месту
15 укладки.
Разгрузка древесины пропзвод)пся в обратной последовательности.
Описываемое устройство может быть использовано для погрузки и перевозки сучьев и других древесных отходов, à Ilpll замене грабельной решетки ковшом — — для погрузки и транспортировки сыпучих материалов, например песка, гравия и др.
Погрузочное устройство трелевочного трактора, включающее поворотную рамку, погр зочный щит с шарнирно закреплеш ой на лем грабельной решеткой и гпдроиилпн;Dhl пово477104
Составитель С. Иванов
Редактор H. Коган
Текред Л. Казачкова
Корректоры: Л. Денискина и А. Степанова
Заказ 2496/10 Изд. № 1612 Тираж 869 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, ОК-35, Раушская наб., д, 4/5
Типография, пр. Сапунова, 2 рота рамки и погрузочного щита, о т л и ч а ющ е с с я тем, что, с целью обеспечения погрузки и Оссчоксрной 1ранспортировкн короткомерной древесины, грабельная решетка прп помощи гибкик тяг соединена с укрепленными на поворотной рамке кронштейнами.
