Реферат



" " "-Лотт-ТЕ" чт- """библиотвка МЕ::.

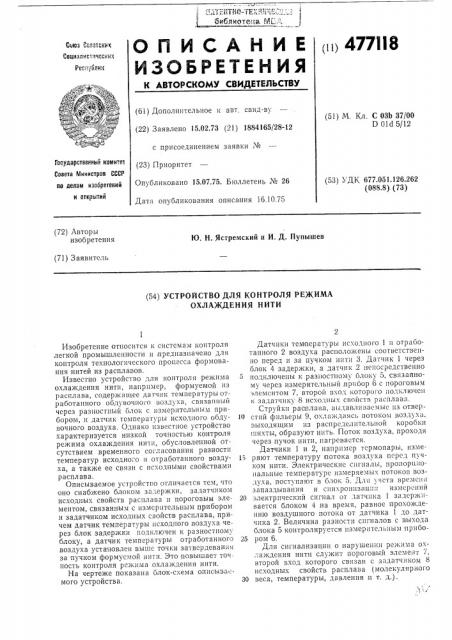

ОГ1ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

477ll8

С юа Сосетсккх

Сопналнстнческнк

Респ",блнк (61) Дополнительное к авт, свид-ву (22) Заявлено 15.02.73 (21) 1884165/28-12 с присоединением заявки Ме (23) Приоритет

Опубликовано 15.07.75. Бюллетень Хе 26

Дата опубликования описания 1б.10.75 (51) М. Кл. С ОЗЬ 37/00

Р 01d 5/12

Гасударстаеннык комитет

Совета Министров СССР (53) УДК 677.051.126.262 (088.8) (73) по делам изобретений и открытий (72) Авторы изобретения

Ю. Н. Ястремский и И. Д. Пупышев (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ РЕЖИМА

ОХЛАЖДЕНИЯ НИТИ

Изобретение относится к системам контроля легкой промышленности и,предназначено для контроля технологического процесса формования нитей из расплавов.

Известно устройство для контроля режима охлаждения нити, например, формуемои из расплава, содержащее датчик температуры отработанного обдувочного воздуха, связанный через разностный блок с измер тельным прибором, и датчик температуры исходного обдувочного воздуха. Однако известное устройство характеризуется низкой точностью контроля режима охлаждения нити, обусловленной отсутствием временного согласования разности температур исходного и отработанного воздуха, а также ее связи с исходными свойствами расплава.

Описываемое устройство отличас|ся тем, что

Оно снабжено блоком задержки, задатчиком исходных свойств расплава и пороговым элементом, связанным с измерительным прибором и задатчиком исходных свойств расплава, причем датчик температуры исходного .воздуха через блок задержки подключен к разностному блоку, а датчик температуры отработанного воздуха установлен Выше тОчки затвердевания за пучком формусмой нити. Это повышает точ ность контроля режима Охла?кдения нити.

На чертеже показана o zoK-cxeMa оiтисываемого устройства, Датчики температуры исходного 1 и отработанного 2 воздуха расположены соответственно перед и за пучком пити 3. Датчик 1 через блок 4 задержки, а датчик .2 непосредственно подключены к разпостному блоку 5, связа IHOму через измерительный, прибор 6 с пороговым элементом 7, второй вход которого подключен к задатчпку 8 исходных свойств расплава.

Струйки рас1плава, выдавливаемые пз отвер10 стий фпльеры 9, охлаждаясь потоком воздуха, выходящим из распределительной коробки шихты, образуют нить. Поток воздуха, проходя через, пучок нити, нагревается.

Датчики 1 и 2, например тсрмопары, изме15 ряют температуру потока воздуха перед пучком нити. Электрические сигналы, пропорц:инальные температуре измеряемых потоков воздуха, поступа|от в блок 5. Для учета времени запаздывания и синхронпзаци:; измерений

20 электрический сигнал от датчика 1 задерживается блоком 4 на время, равное спрохождению воздушного потока от датчика 1 до датчика 2. Величина разности сигналов с выхода блока 5 контролируется измерительным прибо25 ром б.

Для сигнализации о нарушении режима охлаждения нити служит пороговый элемент 7, второй вход которого связан с задатчиком 8 исходных свойств расплава (молекулярного

30 веса, температуры, давления и т. д.).

477118

Предмет изобретения

Составитель Б. Кисин

Корректор H. Увакина

Редактор Л. Тюрина

Техред Л. Казачкова

Заказ 2422/7 Изд. № 1595 Тираж 529 Подписное

ЦНИИПИ Государственного, комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Если разность температуры воздуха перед пучком формуемой нити и за ним выходит за допустимые пределы, изменяют подачу обдувочного воздуха или чистят распределительную решетку.

Устройство для контроля режима охлаждения нити, например, формуемой из расплава, содержащее датчик температуры отработанного обдувочного воздуха, связанный через разностный блок с измерительным прибором, и датчик температуры исходного обдувочного воздуха, отличающееся тем, что, с целью повышения точности контроля режима охлаждения нити, устройство снабжено блоком задержки, задатчиком исходных свойств расплава и пороговым элементом, связанным с измерительным прибором и задатчиком исходных свойств расплава, причем датчик температуры исходного обдувочного воздуха через блок задержки подключен к разностному блоку а датчик температуры отработанного обдувочного воздуха установлен выше точки затвердевания за пучком формуемой нити.
