Люминофор на основе оксисульфидов редкоземельных элементов

Люминофор на основе оксисульфидов редкоземельных элементов

Иллюстрации

Показать все

Реферат

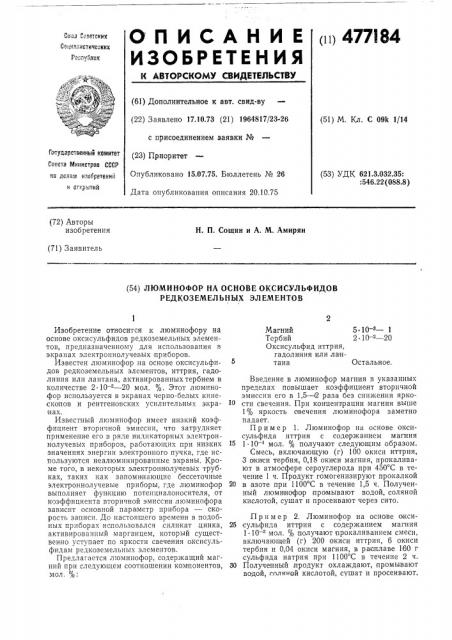

О П И С А Н И Е ((() 477I84

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со -гз Слетевших

Со.:.язлястячгзких

Р? - ó

4; (61) Дополнительное к авт. свид-ву (22) Заявлено 17.10.73 (21) 1964817/23-26 с присоединением заявки № (23) Приоритет

Опубликовано 15,07.75. Бюллетень № 26

Дата опубликования описания 20.10.75 (51) М. Кл. С 09K 1/14

Г <ударст йнный KOMHTBT

Совата Мкякстров СССР

f10 делим H?i0tjp8TBHHc! и ()т "." (тии (53) УДК 621.3.032.35:

: 546.22 (088.8) (72) Авторы изобретения

Н. П. Сощин и А. М. Амиряи (71) Заявитель (54) ЛЮМИНОФОР НА ОСНОВЕ ОКСИСУЛЬФИДОВ

РЕДКОЗЕМЕЛЬНЫХ ЭЛЕМЕНТОВ

Магний

Тербий

Оксисульфид иттрия, гадолиния или лантана

5 10-г — 1

2. 10 — г — 20

Остальное.

Изобретение относится к люминофору на основе оксисульфидов редкоземельных элементов, предназначенному для использования в экранах электроннолучевых приборов.

Известен люминофор на основе оксисульфидов редкоземельных элементов, иттрия, гадолиния или лантана, активированных тербием в количестве 2 10- — 20 мол. /О. Этот люминофор используется в экранах черно-белых кинескопов и рентгеновских усилительных экранах.

Известный люминофор имеет низкий коэффициент вторичной эмиссии, что затрудняет применение его в ряде индикаторных электроннолучевых приборов, работающих при низких значениях энергии электронного пучка, где используются неалюминированные экраны. Кроме того, в некоторых электроннолучевых трубках, таких как запоминающие бессеточные электроннолучевые приборы, где люминофор выполняет фун кцию потенциалоносителя, от коэффициента вторичной эмиссии люминофора зависит основной пара метр прибора — скорость записи. До настояшего времени в подобных приборах использовался,силикат,цинка, активированный марганцем, который существенно уступает по яркости свечения оксисульфидам редкоземельных элементов.

Предлагается люминофор, содержащий магний при следующем соотношении компонентов, мол. /О.

Введение в люминофор магния в указанных пределах повышает коэффициент вторичной эмиссии его в 1,5 — l2 раза без снижения ярко10 сти свечения. При концентрации магния выше

1О/О яркость свечения люминофора заметно падает.

Прим ер 1. Люминофор на основе оксисульфида иттрия с содержанием магния

I5 1 10 — мол. / получают следующим образом.

Смесь, включающую (г) 100 окиси иттрия, 3 окиси тербия, 0,18 окиси магния, прокаливают в атмосфере сероуглерода при 450 С в течение 1 ч. Продукт гомогенизируют прокалкой

20 .в азоте при 1100 С в течение 1,5 ч. Полученный люми нофа промывают водой, соляной кислотой, сушат и просеивают через сито.

Пример 2, Люминофор на основе окси25 сульфида иттрия с содержанием магния

1 ° 10 — мол. /о получают прокаливанием смеси, включающей (г) 200 окиси иттрия, 6 окиси тербия и 0,04 окиси магния, в расплаве 160 г сульфида натрия при 1100 С в течение 2 ч.

30 Полученный продукт охлаждают, промывают водой, соляной кислотой, сушат и просеивают.

477184

60 карбонага натрия и -14 серы, в течение 2,5 ч.

Спек промывают водой, соляной кислотой, суша г и проссивают.

В табл. 1 приведены сравнительные харак5 теристики известного и предложенного люминофоров.

Таблица 1

Яркость катодолюминесценIlH H О/

Коэффициент вторичной

ЭМИССИИ

Кол ичество добавки Mg, мол. %

Люминофор

Таблица 2

Количество добавки 16g, мол. „, Скорость записи, км/с

Яркость знака, нт

Люминофор

0,66

1,04

1,65

1,12

15,8

17,7

22,4

18,5

У> o7ТЬо o30 S (известный)

Y эт ТЬо оз 0,8

1 oó ТЬо оа 0 8

У> ау ТЬо оз0а$

1 10

5 IO лантана, активированных тер бием, о т л и ч а ющи и ся тем, что, с целью, повышения коэффициента вторичной эмиссии, он содержит магний при следующем соотношении компонен15 тов, мол. %:

Магний 5 10 — — 1

Тербий 2.10 - — 20

Оксисульфид иттрия, гадолиния илп лан20 тана Остальное.

Составитель И. Недолужко

Техред 3. Тараненко

Редактор Е. Хорнна

Корректоры: Л. Корогод и А Николаева

Заказ 2405!14 Изд. № 1610 Тираж 740 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений н открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Пример 3. Люминофор на оспопс оксисульфида лантана с содержанием магния

1 10 — мол. о о получают прокаливан;1ем смеси, включающей (г) 95 окиси лангана, 5 окиси тербия и 0,2 окиси магния, при 900 C г замкнутом объеме со смесью, включающей (г) У1 эт ТЬо оз 0,$ (известный)

У, э„ТЬо оз0 S

У, „ТЬо оз0,8

1x вт ТЬо,оз0а8

l-а1 и ТЬо,os 0Р

В табл. 2 приведень1 результаты иопытайии известного и предложенного люминофоров в бессеточных запоминающих электроннолучевых трубках.

Измерения проводились при напряжении на коллекторе 300 В и токе пучка 200 мкл.

Предмет изобретения

Люминофор на основе оксисульфидов редкоземельных элементов, иттрия, гадолиния или

l,7

2,7

3,1

2,9

2,85

IO7

108

103
