Способ изготовления бумаги для гофрирования

Способ изготовления бумаги для гофрирования

Иллюстрации

Показать все

Реферат

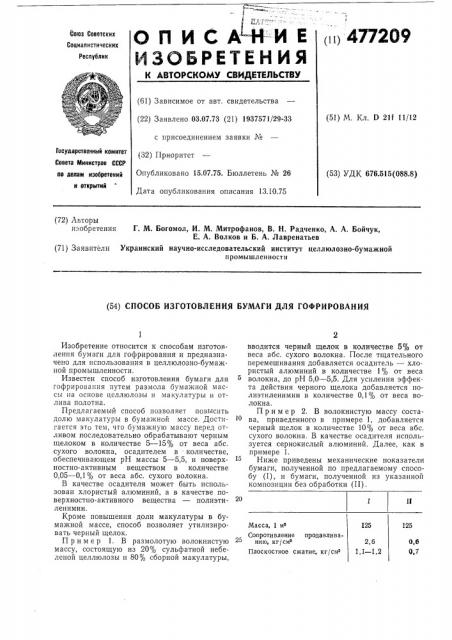

О П И С А:И Е

ИЗОБРЕТЕНИЯ ii) 477209

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Зависимое от авт. свидетельства (22) Заявлено 03.07.73 (21) 1937571/29-33 с присоединением заявки № (32) Приоритет

Опубликовано 15.07.75. Бюллетень № 26

Дата опубликования описания 13.10.75 (51) M. Кл. D 211 11/12

Государственный комитет

Совета Министров СССР по делам изобретений (53) УДК 676.515(088.8) н открытий (72) Авторы изобретения

Г. М. Богомол, И. М. Митрофанов, В. Н. Радченко, А. А. Бойчук, Е. А. Волков и Б. А. Лавренатьев

Украинский научно-исследовательский институт целлюлозно-бумажной промышленности (71) Заявители (54) СПОСОБ ИЗГОТОВЛЕНИЯ БУМАГИ ДЛЯ ГОФРИРОВАНИЯ

Масса, 1 м

Сопротивление продавливанию, кг(см

Плоскостное сжатие, кг(см

125

125

2,6

I,1 — 1,2

0,6

0,7

Изобретение относится к способам изготовления бумаги для гофрирования и предназначено для использования в целлюлозно-бумажной промышленности.

Известен способ изготовления бумаги для гофрирования путем размола бумажной массы на основе целлюлозы и макулатуры и отлива полотна.

Предлагаемый способ позволяет повысить долю макулатуры в бумажной массе. Достигается это тем, что бумажную массу перед отливом последовательно обрабатывают черным щелоком в количестве 5 — 15% от веса абс, сухого волокна, осадителем в количестве, обеспечивающем рН массы 5 — 5,5, и поверхностно-активным веществом в количестве

0,05 — 0,1% от веса абс. сухого волокна.

В качестве осадителя может быть использован хлористый алюминий, а в качестве поверхностно-активного вещества — полиэтилен имин.

Кроме повышения доли макулатуры в бумажной массе, способ позволяет утилизиро. вать черный щелок.

Пример 1. В размолотую волокнистую массу, состоящую из 20% сульфатной небеленой целлюлозы и 80% сборной макулатуры, вводится черный щелок в количестве 5% от веса абс. сухого волокна, После тщательного перемешивания добавляется осадитель — хлористый алюминий в количестве 1% от веса волокна, до рН 5,0 — 5,5. Для усиления эффекта действия черного щелока добавляется полиэтиленимин в количестве 0,1% от веса волокна.

Пример 2. В волокнистую массу состава, приведенного в примере 1, добавляется черный щелок в количестве 10% от веса абс. сухого волокна. В качестве осадителя используется сернокислый алюминий. Далее, как в примере 1.

Ниже приведены механические показатели бумаги, полученной по предлагаемому способу (I), и бумаги, полученной из указанной композиции без обработки (П).

477209

Предмет изобретения

Составитель В. Скороходова

Техред 3. Тараненко

Корректор А. Степанова

Редактор Э. Шибаева

Заказ 2699/19 Изд. Хо 1635 Тираж 506 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

1. Способ изготовления бумаги для гофрирования путем размола бумажной массы на основе целлюлозы и макулатуры и отлива полотна, отличающийся тем, что, с целью увеличения доли макулатуры в бумажной массе и утилизации черного щелока, бумажную массу перед отливом последовательно обрабатывают черным щелоком в количестве

5 — 15% от веса абс. сухого волокна, осадителем в количестве, обеспечивающем рН массы

5 — 5,5, и поверхностно-активным веществом в количестве 0,05 — 0,1% от веса абс. сухого волокна.

2, Способ по п. 1, отличающийся тем, что в качестве осадителя используют хлористый алюминий.

3. Способ по и. 1, отличающийся тем, что в качестве поверхностно-активного вещества используют полиэтиленимин.
