Реферат

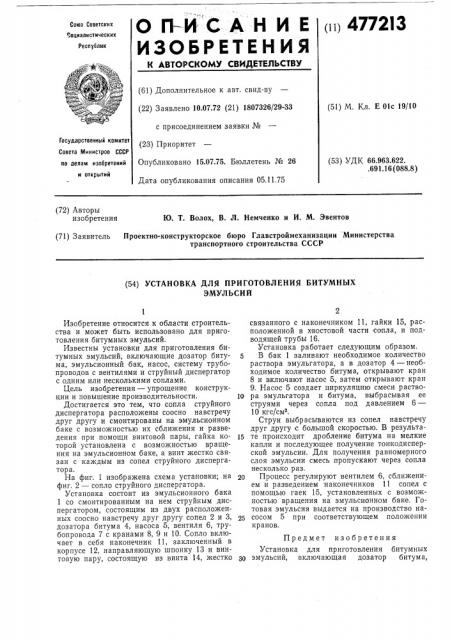

О П--И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ((ц 477213

Союз Советских

".îöèàëèñòí÷åñêèõ

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 10.07.72 (21) 1807326/29-33 с присоединением заявки № (23) П

23 Приоритет

Совета Министров СССР по делам изобретений Опубликовано 15.07.75. Бюллетень № 26 (51) M. Кл. Е 01с 19/10 (53) УДК 66.963.622. .691.16 (088.8) и открытий

Дата опубликования описания 05.11.75 (72) Авторы изобретения

Ю. Т. Волох, В. Л. Немченко и И. М. Эвентов (71) Заявитель Проектно-конструкторское бюро Главстроймеханизации Министерства транспортного строительства СССР (54) УСТАНОВКА ДЛЯ ПРИГОТОВЛЕНИЯ БИТУМНЫХ

ЭМУЛЬСИ Й

Изобретение относится к области строительства и может быть использовано для приготовления битумных эмульсий.

Известны установки для приготовления битумных эмульсий, включающие дозатор битума, эмульсионный бак, насос, систему трубопроводов с вентилями и струйный диспергатор с одним или несколькими соплами.

Цель изобретения — упрощение конструкции и повышение производительности.

Достигается это тем, что сопла струйного диспергатора расположены соосно навстречу друг другу и смонтированы на эмульсионном баке с возможностью их сближения и разведения при помощи винтовой пары, гайка которой установлена с возможностью вращения на эмульсионном баке, а винт жестко связан с каждым из сопел струйного диспергатора.

На фиг. 1 изображена схема установки; на фиг. 2 — сопло струйного диспергатора.

Установка состоит из эмульсионного бака

1 со смонтированным на нем струйным диспергатором, состоящим из двух расположенных соосно навстречу друг другу сопел 2 и 3, дозатора битума 4, насоса 5, вентиля 6, трубопровода 7 с кранами 8, 9 и 10. Сопло включает в себя наконечник 11, заключенный в корпусе 12, направляющую шпонку 13 и винтовую пару, состоящую из винта 14, жестко связанного с наконечником 11, гайки 15, расположенной в хвостовой части сопла, и подводящей трубы 16.

Установка работает следующим образом.

5 В бак 1 заливают необходимое количество раствора эмульгатора, а в дозатор 4 — необходимое количество битума, открывают кран

8 и включают насос 5, затем открывают кран

9. Насос 5 создает циркуляцию смеси раство10 ра эмульгатора и битума, выбрасывая ее струями через сопла под давлением 6—

10 кгс/см .

Струи выбрасываются из сопел навстречу друг другу с большой скоростью. В результа15 те происходит дробление битума на мелкие капли и последующее получение тонкодисперской эмульсии. Для получения равномерного слоя эмульсии смесь пропускают через сопла несколько раз.

20 Процесс регулируют вентилем 6, сближением и разведением наконечников 11 сопел с помощью гаек 15, установленных с возможностью вращения на эмульсионном баке. Готовая эмульсия выдается на производство насосом 5 при соответствующем положении кр апов.

Предмет изобретения

Установка для приготовления битумных

30 эмульсий, включающая дозатор битума, 477213

Составитель В. Лещенко

Техред Л, Казачкова

Корректор А, Дзесова

Редактор Э, Шибаева

Заказ 2483/14 Изд. № 1598 Тираж 619 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 эмульсионный бак, насос, систему трубопроводов с вентилями и струйный диспергатор с соплами, отличающийся тем, что, с целью упрощения конструкции и повышения производительности, сопла струйного диспергатора расположены соосно навстречу друг другу и смонтированы на эмульсионном баке с возможностью их сближения и разведения при помощи винтовой пары, гайка которой установлена с возможностью вращения на эмульсионном баке, а винт жестко связан с каждым из сопел струйного диспергатора.
