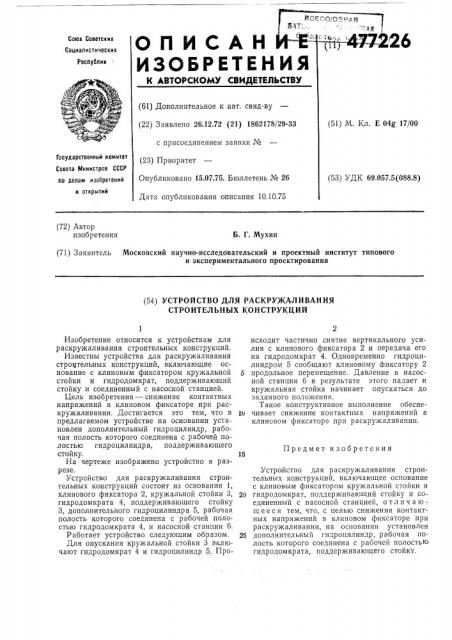

Устройство для раскружаливания строительных конструкций

Устройство для раскружаливания строительных конструкций

Иллюстрации

Показать все

Реферат



ОП ИСАН

ИЗОБРЕТЕН

К АВТОРСКОМУ СВИДЕТЕЛ

Саюа Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 26.12.72 (21) 1862178 с присоединением заявки № (23) Приоритет

Опубликовано 15.07.75. Бюллетень М

Дата опубликования описания 10.10

4g 17/00

Государственный комитет

Совета Министров СССР

7.5(088.8) по делам изобретений и открытий (72) Автор изобретения

Б. Г. Мухин (71) Заявитель Московский научно-исследовательский и проектный институт типового и экспериментального проектирования (54) УСТРОЙСТВО ДЛЯ РАСКРУЖАЛИВАНИЯ

СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ

Предмет изобретения

Изобретение относится к устройствам для раскружаливания строительных конструкций.

Известны устройства для раскружаливания строт1тельных конструкций, включающие основание с клиновым фиксатором кружальной стойки и гидродомкрат, поддерживающий стойку и соединенный с насосной станцией.

Цель изобретения — снижение контактных напряжений в клиновом фиксаторе при раскружаливании. Достигается это тем, что в предлагаемом устройстве на основании установлен дополнительный гидроцилиндр, рабочая полость которого соединена с рабочей полостью гидроцилиндра, поддерживающего стойку.

На чертеже изображено устройство в разрезе.

Устройство для раскружаливания строительных конструкций состоит из основания 1, клинового фиксатора 2, кружальной стойки 3, гидродомкрата 4, поддерживающего стойку

3, дополнительного гидроцилиндра 5, рабочая полость которого соединена с рабочей полостью гидродомкрата 4, и насосной станции 6.

Работает устройство следующим образом.

Для опускания кружальной стойки 3 включают гидродомкрат 4 и гидроцилиндр 5. Происходит частично снятие вертикального усилия с клинового фиксатора 2 и передача его на гидродомкрат 4. Одновременно гидроцилиндром 5 сообщают клиновому фиксатору 2

5 продольное перемещение. Давление в насосной станции 6 в результате этого падает и кружальная стойка начинает опускаться до заданного положения.

Такое конструктивное выполнение обеспе10 чивает снижение контактных напряжений в клиновом фиксаторе при раскружаливании.

Устройство для раскружаливания строительных конструкций, включающее основание с клиновым фиксатором кружальной стойки и

2О гидродомкрат, поддерживающий стойку и соединенный с насосной станцией, о тл и ч а ющееся тем, что, с целью снижения контактных напряжений в клиновом фиксаторе при раскружаливании, на основании установлен

25 дополнительный гидроцилиндр, рабочая полость которого соединена с рабочей полостью гидродомкрата, поддерживающего стойку.

477226

Составитель С. Николаев

Техред Л. Казачкова

Корректоры Л. Денискина и Позняковская

Редактор Э. Шибаева

Типография, пр. Сапунова, 2

Заказ 2491/9 Изд. № 1615 Тираж 782 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я-35, Раушская наб., д. 4/5
