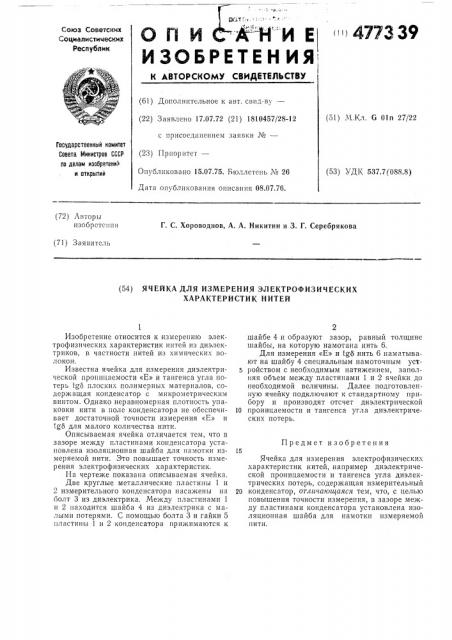

Реферат



СПИ ИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свнд-ву— (22) Заявлено 17.07.72 (21) 1810457/28-12 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 15.07,75. Бюллетень ¹ 26

Дата опубликования описания 08.07.76. (51) 11.Кл. 6 Оlп 27/22

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 537.7(088.8) (72) Авторы изооретс! Iня

Г. С. Хороводнов, А. A. Никитин и 3, Г. Серебрякова (71) Заявитель (54) ЯЧЕЙКА ДЛЯ ИЗМЕРЕНИЯ ЭЛЕКТРОФИЗИЧЕСКИХ

ХАРАКТЕРИСТИК НИТЕЙ

Предмет изобретения

1

Изобретение относится к измерению электрофизических характеристик нитей из диэлектриков, в частности нитей из химических волокон-.

Известна ячейка для измерения диэлектрической прошщаемости «Е» и тангенса угла потерь fg6 плоских полимерных материалов, содержащая конденсатор с микрометрическим винтом. Однако неравномерная плотность упаковки нити в поле конденсатора не обеспечивает достаточной точности измерения «Е» и (gal для малого количества нити.

Описываемая ячейка отличается тем, что в зазоре между пластинами конденсатора установлена изоляционная шайба для намотки измеряемой нити. Это повышает точность измерения электрофизических характеристик.

На чертеже показана описываемая ячейка.

Две круглые металлические пластины 1 и

2 измерительного конденсатора насажены на болт 3 из диэлектрика. Между пластинами 1 и 2 находится шайба 4 из диэлектрика с малыми потерями. С помощью болта 3 и гайки 5 пластины 1 и 2 конденсатора прижимаются к

2 шайбе 4 и образуют зазор, равный толщине шайбы, на которую намотана нить 6.

Для измерения «Е» и tg6 нить 6 наматывают на шайбу 4 специальным намоточным устб ройством с необходимым натяжением, заполняя объем между пластинами 1 и 2 ячейки до необходимой величины. Далее подготовленную ячейку подключают к стандартному прибору и производят отсчет диэлектрической

IO проницаемости и тангенса угла диэлектрическихх п отер ь.

Ячейка для измерения электрофизических характеристик нитей, например диэлектрической проницаемости и тангенса угла диэлектрических потерь, содержащая измерительный

20 конденсатор, отличающаяся тем, что, с целью повышения точности измерения, в зазоре между пластинами конденсатора установлена изоляционная шайба для намотки измеряемой нити.

Редактор Л. Тюрина

Составитель А. Козлов

Текред Л. Казачкова

Корректор А. Дзесояа

Заказ Ае 1097 Изд. М IG08 Тираж 902

ЦНИИПИ Государственного комитета Совета Министров СССР но делам изобретений и открытий

1!3035, Москва,,"К-35, Раугнскан паб., д. 4/5

МОТ, Загорский филиал

Подниснос
