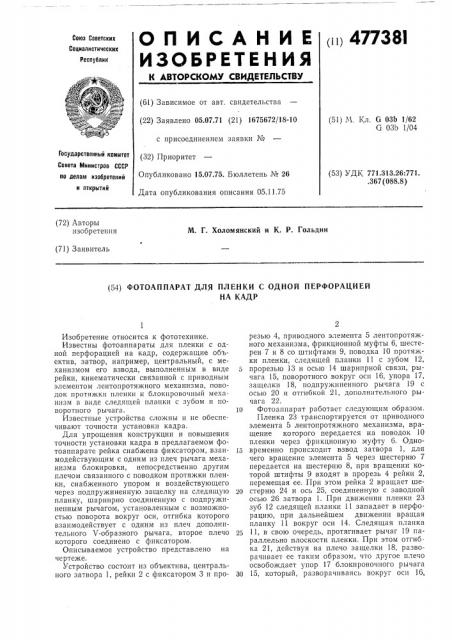

О П И С Л Н И Е „„ VSSi

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 05.07.71 (21) 1675672/18-10 с присоединением заявки № (32) Приоритет

Опубликовано 15.07.75. Бюллетень № 26

Дата опубликования описания 05.11,75 (51) М. Кл. G ОЗЬ 1/62

G 03b 1/04

Государственный квинтет

Совета Министров СССР (53) УДК 771.313.26:771. .367 (088.8) по делам изобретений н открытий (72) Авторы изобретения

М. Г. Холомянский и К. P. Гольдин (71) Заявитель (54) ФОТОАППАРАТ ДЛЯ ПЛЕНКИ С ОДНОЙ ПЕРФОРАЦИЕЙ

НА КАДР

Изобретение относится к фототехнике.

Известны фотоаппараты для пленки с одной перфорацией на кадр, содержащие объектив, затвор, например, центральный, с механизмом его взвода, выполненным в виде рейки, кинематически связанной с приводным элементом лентопротяжного механизма, поводок протяжки пленки и блокировочный механизм в виде следящей планки с зубом и IIQворотного рычага.

Известные устройства сложны и не обеспечивают точности установки кадра.

Для упрощения конструкции и повышения точности установки кадра в предлагаемом фотоаппарате рейка снабжена фиксатором, взаимодействующим с одним из плеч рычага механизма блокировки, непосредственно другим плечом связанного с поводком протяжки пленки, снабженного упором и воздействующего через подпружиненную защелку на следящую планку, шарнирно соединенную с подпружиненным рычагом, установленным с возможностью поворота вокруг оси, отгибка которого взаимодействует с одним из плеч дополнительного V-образного рычага, второе плечо которого соединено с фиксатором.

Описываемое устройство представлено на чертеже.

Устройство состоит из объектива, центрального затвора 1, рейки 2 с фиксатором 3 и прорезью 4, приводного элемента 5 лентопротяжного механизма, фрикционной муфты 6, шестерен 7 и 8 со штифтами 9, поводка 10 протяжки пленки, следящей планки 11 с зубом 12, прорезью 13 и осью 14 шарнирной связи, рычага 15, поворотного вокруг оси 16, упора 17, защелки 18, подпружиненного рычага 19 с осью 20 и отгибкой 21, дополнительного рычага 22.

)o Фотоаппарат работает следующим образом, Пленка 23 транспортируется от приводного элемента 5 лентопротяжного механизма, вращение которого передается на поводок 10 пленки через фрикционную муфту 6. Одно15 временно происходит взвод затвора 1, для чего вращение элемента 5 через шестерню 7 передается на шестерню 8, при вращении которой штифты 9 входят в прорезь 4 рейки 2, перемещая ее. При этом рейка 2 вращает ше20 стерню 24 и ось 25, соединенную с заводной осью 26 затвора 1. При движении пленки 23 зуб 12 следящей планки 11 западает в перфорацию, при дальнейшем движении вращая планку 11 вокруг оси 14. Следящая планка

25 11, в свою очередь, протягивает рычаг 19 параллельно плоскости пленки. При этом отгиб. ка 21, действуя на плечо защелки 18, разворачивает ее таким образом, что другое плечо освобождает упор 17 блокировочного рычага

30 15, который, разворачиваясь вокруг оси 16, 477381 одним из трех плеч стопорит поводок 10 лентопротяжного механизма.

Благодаря наличию шарнирной связи (13 и

14) между следящей планкой 11 и рычагом

19 обеспечивается возмо>кность достаточно 5 большого поступательного перемещения указанного рычага 19, необходимого для срабатывания защелки 18, при сохранении устойчивого зацепления зуба 12 планки 11 с перфорацией пленки 23. Следящая планка 11, ры- 10 чаг 19, защелка 18 и блокировочный рычаг

15 выбраны так, чтобы стопорение лентопротяжного механизма происходило по окончании перемотки пленки 23 строго на один кадр.

Благодаря наличию фрикционной связи l5 между приводным элементом 5 и поводком

10 после блокировки последнего приводной элемент 5 может дальше вращаться, при этом продолжается поступательное перемещение рейки 2 механизма взвода затвора 1. Взвод 20 затвора осуществляется до тех пор, пока палец 27 шестерни 28 не подойдет к плечу 29 блокировочного рычага 15, после чего фотоаппарат готов к съемке.

Разблокировка и возвращение механизмов 25 в исходное поло>кение осуществляются после фотосъемки. При нажиме на спусковой элемент рейка 2 под действием пружины возвращается в исходное положение. Прп этом фиксатор 3 действует на одно из плеч допол- 30 нительного рычага 22, другое плечо которого нажимает на отгибку 21 рычага 19, который разворачивается вокруг оси 20 и перемещает планку 11, выводя зуб 12 из зацепления с перфорацией пленки 23. Одновременно фикса- 35 тор 3 действует на третье плечо блокировочного рычага 15, разворачивал его до тех пор, пока упор 7 пс войдет в зацсплсш|е с защелкой 18. Прп повороте блокировочпого рычага

15 одно его плечо освобождает поводок 10, плечо 29 освобо>кдает палец 27 шестерни 18, в результате чего все механизмы приходят в, исходное положение, и фотоаппарат оказывается подготовленным к очередному циклу перемотки пленки и взвода затвора.

Установка фиксатора 3 на рейке 2 позволяет использовать для осуществления разблокировки холостой ход рейки при ее возвращении в исходное положение.

Предмет изобретения

Фотоаппарат для пленки с одной перфорацией на кадр, содержащий объектив, затвор, например, центральный, с механизмом его взвода, выполненным в виде рейки, кинематически связанной с приводным элементом лентопротяжного механизма, поводок протяжки пленки и блокировочный механизм в виде следящей планки с зубом и поворотного рычага, отличающийся тем, что, с целью упро. щения конструкции и повышения точности установки кадра, рейка снабжена фиксатором. взаимодействующим с одним из плеч рычага механизма блокировки, непосредственно другим плечом связанного с поводком протяжки пленки, снабженного упором и воздействующего через подпружиненную защелку на следящую планку, шарнирно соединенную с подпружиненным рычагом, установленным с возможностью поворота вокруг оси, отгибка которого i çàèìoäåéñòâóåò с одним из плеч дополнительного Ч-образного рычага, второе плечо которого соединено с фиксатором.
