Класа 21 е,Ь ,Я 47744

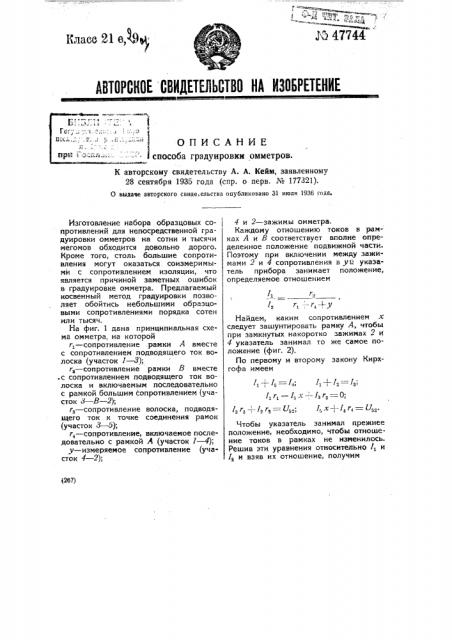

АВТОРСКОЕ СВИДЕТЕЛЬСТВО КА ИЗОБРЕТЕНИЕ

«"Ь «««««з««««,««-. :«xM««P«! ч

ОПИСАНИЕ способа градуировки омметров.

К авторскому свидетельству А. А. Кейм, заявленному

28 сентября 1935 года (спр. о перв. ¹ 177321).

О выдаче авторского свнде,ельства опубликовано 31 июля 1936 гола.

1, 1»

r, ; — r, у

11+13= 13

11 15 1<>

1, г1 — I х --.— 13 r3 — 0;

f,,х+I,r, = U„13 /.3 12 г « - — - Уы., (26?) Изготовление набора образцовых сопротивлений для непосредственной градуировки омметров на сотни и тысячи мего мов обходится довольно дорого.

Кроме того, столь большие сопротивления могут оказаться соизмеримыми с сопротивлением изоляции, что является причиной заметных ошибок в градуировке омметра. Предлагаемый косвенный метод градуировки позволяет обойтись небольшими образцовыми сопротивлениями порядка сотен или тысяч.

На фиг. 1 дана принципиальная схема омметра, на которой

r †сопротивлен рамки А вместе с сопротивлением подводящего ток волоска (участок 1 — 3);

r3 — сопротивление рамки В вместе

° с сопротивлением подводящего ток волоска и включаемым последовательно с рамкой большим сопротивлением (участок д —  — 2);

r сопротивление волоска, подводящего ток к точке соединения рамок (участок 3 — 5);

r сопротивление, включаемое последовательно с рамкой A (участок 1 — 4); у — измеряемое сопротивление (участок 4 — 2);

4 и 2 — зажимы омметра.

Каждому отношению токов в рамках А и В соответствует вполне определенное положение подвижной части.

Поэтому при включении между зажимами 2 и 4 сопротивления в уа указатель прибора занимает положение, определяемое отношением

Найдем, каким сопротивлением х следует зашунтировать рамку А, чтобы при замкнутых накоротко зажимах 2 и

4 указатель занимал то же самое положение (фиг. 2).

По первому и второму закону Кирхгофа имеем

Чтобы указатель занимал прежнее положение, необходимо, чтобы отношение токов в рамках не изменилось.

Решив эти уравнения относительно I, и

I и взяв их отношение, получим (х r., — r, r ) (r, —, v,) r4(r гз+г1 гз+ гз у ) х (l r3+/4 7з+r11 Рз/з Р4уз) lз (х/ /4/з) r,+r4

Отсюда нетрудно определить х: уа (ri lз уз (у + Г + r4)l < Г4 Г х— — х = — — + 12= — >

?5. 10

Предмет изобретения.

Из этого уравнения можно получить значения х, соответствующие различным значениям.

Для примера приводится ход градуировки меггера Эвершеда.

1) измеряют сопротивление r и сопротивление участка 1 — 8 — 5 (r, + r,);

2) измеряют сопротивление участка

5 — 3 —  — 2 (r + r,). Так как сопротивление волоска r, составляет тысячные доли процента сопротивления r то практически измерение дает величину r„.

3) при разомкнутых зажимах 2 и

4 (у=со) вращают ручку меггера и отмечают положение стрелки;

4) зажимы 2 и 4 замыкают накоротко и между точками 1 и 5 вводят магазин сопротивлений. Вращают ручку меггера и подбирают такое сопротивление х m, при котором стрелка занимает положение, соответствующее у=со: 4 гз

5) из уравнения х «o = — — нахог, дят r ;

6) из сопротивления участка 1 — 3 — 5 вычитают сопротивление r и находят ! сопротивление v ;

7) составляют табличку для хз, соответствующих различным значениям у;

8) придают х разные значения н делают отметки на шкале.

В виде примера приводятся градуи, ровочные данные для меггера Эвершеда на 100 МЯ.

r, + гз = 613 и х оо =11,980

r,=1002002 r3, — За ;=4000000 r, = 6109.

Способ градуировки омметров, отличающийся тем, что рамку омметра, в цепь которой при измерениях введено измеряемое сопротивление, шунтируют поочередно такими сопротивлениями, чтобы омметр при замкнутых накоротко зажимах дал отклонения, соответствующие заданным значениям измеряемого сопротивления.
