Полупроводниковый свч -выключатель

Полупроводниковый свч -выключатель

Иллюстрации

Показать все

Реферат

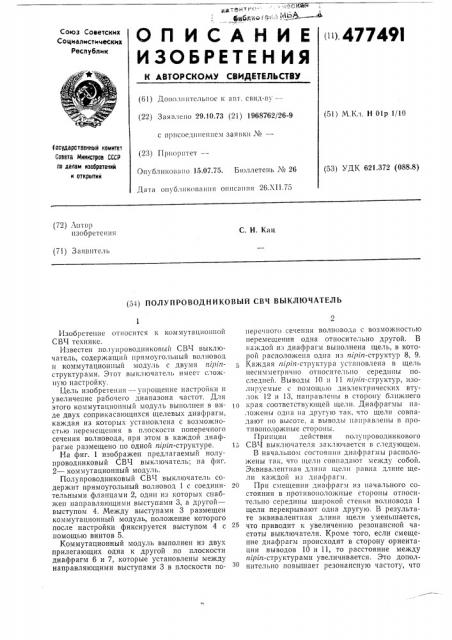

ОЛ ИСАНИ Е

ИЗОбРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (ii). 47749I (61) Дополнительное к авт. свил-ву— (22) Заявлено 29.10.73 (21) 1968762/26-9 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 15.07.75. Бюллетень № 26 (51) М.Кл. Н Olp 1/10

1асударствеиный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.372 (088,8) Дата опуб Illl

С. И. Кац (») Заявитель (54) ПОЛУПРОВОДНИКОВЫЙ СВЧ ВЫКЛЮЧАТЕЛЬ

Изобретение oTllocllTcsl к коммутационной

СВЧ технике.

Известен полупроводниковый СВЧ выключатель, содержащий прямоугольный волновод и коммутационный модуль с двумя nipinструктурами. Этот выключатель имеет сложную настройку.

Цель изобретения — -упрощение настройки и увеличение рабочего диапазона частот. Для этого коммутационный модуль выполнен в виде двух соприкасающихся щелевых диафрагм, каждая из которых установлена с возможностью перемещения в плоскости поперечного сечения волновода, при этом в каждой диафрагме размещено ио одной nipin-структуре.

На фиг. 1 изображен предлагаемый полупроводниковый СВЧ выключатель; на фиг.

2 — коммутационный модуль.

Полупроводниковый СВЧ выключатель содержит прямоугольный волновод 1 с соединительными фланцами 2, один из которых снабжен направляющими выступами 3, а другой— выступом 4. Между выступами 3 размещен коммутационный модуль, положение которого после настройки фиксируется выступом 4 с помощью винтов 5.

Коммутационный модуль выполнен из двух прилегающих одна к другой по плоскости диафрагм 6 и 7, которые установлены между направляющими выступами 3 в плоскости поперечного сечения волповода с возможностью перемещения одна относительно другой. В каждой из диафрагм выполнена щель, в которой расположена одна из nipin-структур 8, 9.

Каждая п!р/и-структура установлена в щель несимметрично относительно середины последней. Выводы 10 н 11 nipin-структур, изолируемые спомощью,диэлектрических втулок 12 и 13, направлены в сторону ближнего то края соответствующей щели. Диафрагмы наложены олна па другую так, что щелн совпадают по высоте, а выводы направлены в противоположные стороны.

Принцип действия полупроводникового

1з СВЧ выключателя зак,цочается в следующем, В начальном состоянии диафрагмы расположены так, что щели совпадают между собой.

Эквивалентная длина щели равна длине щели каждой из диафрагм.

20 При смещении диафрагм из начального состояния в противоположные стороны относительно середины широкой стенки волновода 1 щели перекрывают одна другую. В результате эквивалентная длина щели уменьшается, что приводит к увеличению резонансной частоты выключателя. Кроме того, если смещение диафрагм происходит в сторону ориентации выводов 10 и 11, то расстояние между

nipin-структурами увеличивается. Это дополнительно повышает резонансную частоту, что

477491

Фиг 1

9 7!

Уиа g

Составитель И. Черник

Техред 3. Тараненко Корректор Н. Лебедева

Редактор T. Юрчикова

3аказ 5815 Изд. ¹ 1641 Тираж 833 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Обл. тип. Костромского управления издательств, полиграфии и книжной торговли увеличивает крутизну настройки и расширяет диапазон рабочих частот.

Предмет изобретения

Полупроводниковый СВЧ выключатель, содержащий прямоугольный волновод и коммутационный модуль с двумя гггрм-структурами, or,ãè÷àþùèéñÿ тем, что, с целью упрощения настройки и увеличения рабочего диапазона частот, коммутационный модуль выполнен в виде двух соприкасающихся щелевых диафрагм, каждая из которых установлена с воз5 можностью перемещения в плоскости поперечного сечения волновода, при этом в каждой диафрагме размещено по одной гпуг7пструктуре.
