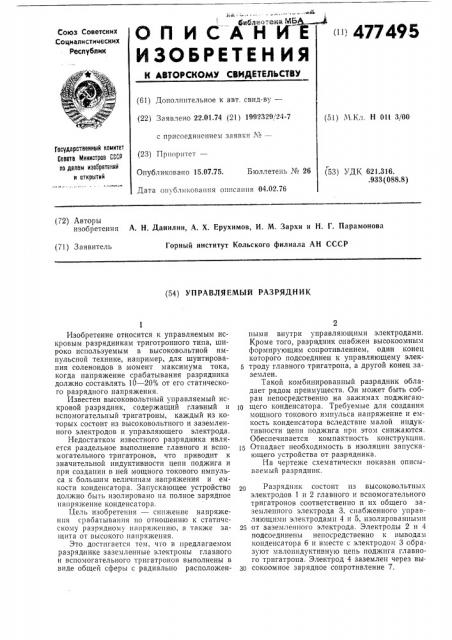

ОП ИС НЙЕ

ИЗОБРЕТЕН Ия 477495

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к авт. свид-ву— (22) Заявлено 22.01.74 (21) 1992329/24-7 с присоединением заявки №вЂ” (23) Приоритет—

Опуб.пиковано 15.07.75. Бюллетень ¹ 26

Дата опубликования описания 04.02.76 (51) М.Кл. Н Olt 3/00

Государственный комитет

Совета Министров СССР но делам изооретеннй и открытий (53) УДК 621.316. .933 (088.8) (72) Авторы изобретения

A. H Данилин, А. Х, Ерухимов, И. М. Зархи и Н. Г. Парамонова

Горный институт Кольского филиала АН СССР (71) Заявитель (54) УП РАВЛЯ ЕМЫ и РАЗ РЯДН И К

Изобретение относится к управляемым искровым разрядникам триготронного типа, широко используемым в высоковольтной импульсной технике, например, для шунтирования соленоидов в момент максимума тока, когда напряжение срабатывания разрядника должно составлять 10 — 20% от его статического разрядного напряжения.

Известен высоковольтный управляемый искровой разрядник, содержащий главный и вспомогательный тригатроны, каждый из которых состоит из высоковольтного и заземленного электродов и управляющего электрода.

Недостатком известного разрядника является раздельное выполнение главного и вспомогательного тригатронов, что приводит к значительной индуктивности цепи поджига и при создании в ней мощного токового импульса к большим величинам напряжения и емкости конденсатора. Запускающее устройство должно быть изолировано па полное зарядное напряжение конденсатора.

Цель изобретения — снижение напряжения срабатывания по отношению к статическому разрядному напряжению, а также защита от высокого напряжения.

Это достигается тем, что в предлагаемом разряднике заземленные электроны главного и вспомогательного тригатронов выполнены в виде общей сферы с радиально расположенными внутри управляющими электродами.

Кроме того, разрядник снабжен высокоомным формирующим сопротивлением, один конец которого подсоединен к управляющему элек5 троду г.павного тригатрона, а другой конец заземлен.

Такой комбинированный разрядник обладает рядом преимуществ. Он может быть собран непосредственно на зажимах поджигаюip щего конденсатора. Требуемые для создания мощного токового импульса напряжение и емкость конденсатора вследствие малой индуктивпости цепи поджига при этом снижаются.

Обеспечивается компактность конструкции.

15 Отпадает необходимость в изоляции запускающего устройства от разрядника.

На чертеже схематически показан описываемый разрядник.

Разрядник состоит из высоковольтных электродов 1 и 2 главного и вспомогательного тригатронов соответственно и их общего заземленного электрода 3, снабженного управляющими электродами 4 и 5, изолированпымп

25 от заземленного электрода. Электроды 2 и 4 подсоединены непосредственно к выводам конденсатора б и вместе с электродом 3 образуют малоиндуктивную цепь поджига главного тригатрона. Электрод 4 заземлен через вызо сокоомное зарядное сопротивление 7.

477495

Предмет изобретения

Составитель Е. Бочкова

Тсхред 3. Тараненко

Редактор И. Шубина

Корректор Л. Котова

Заказ 7098 Изд. Л 1660 Тираж 833 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР ло делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

МОТ, Загорский филиал

Вся конструкция смонтирована на изоляционных стойках 8 и 9 и предусматривает раздельную регулировку основного и поджигающего промежутков.

При подаче импульса напряжения от схемы запуска небольшой мощности на управляющий электрод 5 происходит пробой вспомогательного тригатрона, в результате чего на высокоомном сопротивлении 7 формируется импульс напряжения, достаточный для пробоя поджигающего промежутка между электродами 3 и 4. Та к,как сопротивление 7 велико,то к моменту пробоя этого промежутка конденсатор 6 остается заряженным практически до полного начального напряжения. Мощный импульс тока, приводящий к пробою искрового промежутка главного тригатрона при низком напряжении, возникает при разряде кон денсатора 6 через поджигающий промежуток между электродами 3 и 4 и вспомогательный тригатрон.

1. Управляемый разрядник, содержащий главный и вспомогательный тригатроны, каждый из которых состоит из высоковольтного и заземленного электродов и управляющего электрода, размещенного в теле заземленного электрода, отличающийся тем, что, с целью снижения напряжения срабатывания по отношению к статическому разрядному напряжению, заземленные электроды главного и вспомогательного тригатронов выполнены в виде общей сферы с радиально расположенными внутри управляющими электродами.

2. Разрядник по п. 1, отличающийся тем, что, с целью защиты от высокого напряжения, он снабжен высокоомным формирующим сопротивлением, один конец которого подсоединен к управляющему электроду главного тригатрона, а другой конец заземлеп.
