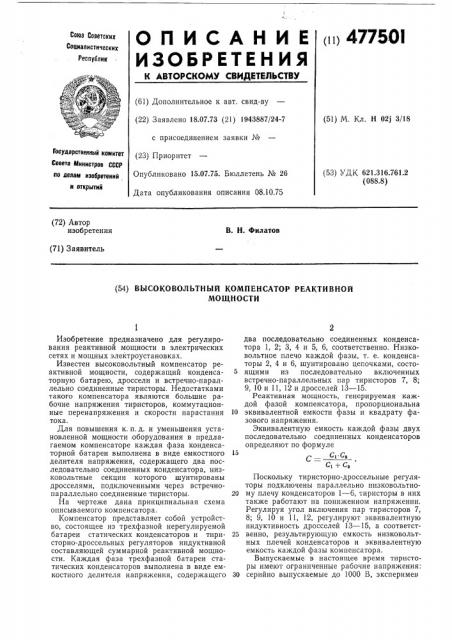

О Л И С А Н И Е п 47750!

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 18.07.73 (21) 1943887/24-7 с присоединением заявки № (23) Приоритет

Опубликовано 15.07.75. Бюллетень № 26

Дата опубликования описания 08.10.75 (51) М. Кл. Н 02j 3/18

Государственный комитет

Совета Министров СССР по ленам изобретений н открытий (53) УДК 621.316.761.2 (088.8) (72) Автор изобретения

В. Н. Филатов (71) Заявитель (54) ВЫСОКОВОЛЬТНЫЙ КОМПЕНСАТОР РЕАКТИВНОЙ

МОЩНОСТИ

Изобретение предназначено для регулирования реактивной мощности в электрических сетях и мощных электроустановках.

Известен высоковольтный компенсатор реактивной мощности, содержащий конденсаторную батарею, дроссели и встречно-параллельно соединенные тиристоры. Недостатками такого компенсатора являются большие рабочие напряжения тиристоров, коммутационные перенапряжения и скорости нарастания тока.

Для повышения к. п.д. и уменьшения установленной мощности .оборудования в предлагаемом компенсаторе каждая фаза конденсаторной батареи выполнена в виде емкостного делителя напряжения, содержащего два последовательно соединенных конденсатора, низковольтные секции которого шунтированы дросселями, подключенными через встречнопараллельно соединенные тиристоры, На чертеже дана принципиальная схема описываемого компенсатора.

Компенсатор представляет собой устройство, состоящее из трехфазной нерегулируемой батареи статических конденсаторов и тиристорно-дроссельных регуляторов индуктивной составляющей суммарной реактивной мощности. Каждая фаза трехфазной батареи статических конденсаторов выполнена в виде емкостного делителя напряжения, содержащего два последовательно соединенных конденсатора 1, 2; 3, 4 и 5, 6, соответственно. Низковольтное плечо каждой фазы, т. е. конденсаторы 2, 4 и 6, шунтировано цепочками, состо5 ящими из последовательно включенных встречно-параллельных пар тиристоров 7, 8;

9, 10 и 11, 12 и дросселей 13 — 15.

Реактивная мощность, генерируемая каждой фазой компенсатора, пропорциональна

10 эквивалентной емкости фазы и квадрату фазового напряжения.

Эквивалентную емкость каждой фазы двух последовательно соединенных конденсаторов определяют по формуле

cl ca с,+с

Поскольку тиристорно-дроссельные регуляторы подключены параллельно низковольтно20 му плечу конденсаторов 1 — 6, тиристоры в них также работают на пониженном напряжении.

Регулируя угол включения пар тиристоров 7, 8; 9, 10 и 11, 12, регулируют эквивалентную индуктивность дросселей 13 — 15, а соответст25 венно, результирующую емкость низковольтных плечей конденсаторов и эквивалентную емкость каждой фазы компенсатора.

Выпускаемые в настоящее время тиристоры имеют ограниченные рабочие напряжения:

30 серийно выпускаемые до 1000 В, эксперимен

477501

Предмет изобретения

Составитель Л. Дементьева

Техред 3. Тараненко

Редактор А. Пейсоченко

Корректоры: Л. Орлова и H. Аук

Заказ 2480/б Изд. № 1623 Тираж 782 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

3 тальные до 2 — 5 кВ, и теоретический предел рабочих напряжений около 10 кВ. Соединение тиристоров в высоковольтные вентильные блоки связано с большими трудностями по выравниванию распределения напряжений и по управлению находящихся под разными потенциалами тиристоров.

Предлагаемая схема компенсатора позволяет значительно расширить область его применения в сетях и электроустановках с напряжением свыше 1000 В.

Компенсатор может быть выполнен также по схеме соединения треугольником.

Высоковольтный компенсатор реактивной мощности, содержащий конденсаторную батарею, дроссели и встречно-параллельно соединенные тиристоры, отличающийся тем, что, с целью повышения к. п. д. и уменьшения установленной мощности, каждая фаза конденсаторной батареи выполнена в виде емкостного делителя напряжения, содержащего два последовательно соединенных конденсатора, низковольтные секции которого шунтированы дросселями, подключенными через встречно-параллельно соединенные тиристоры,
