Устройство для формирования сигналов многопозиционной частотной манипуляции

Устройство для формирования сигналов многопозиционной частотной манипуляции

Иллюстрации

Показать все

Реферат

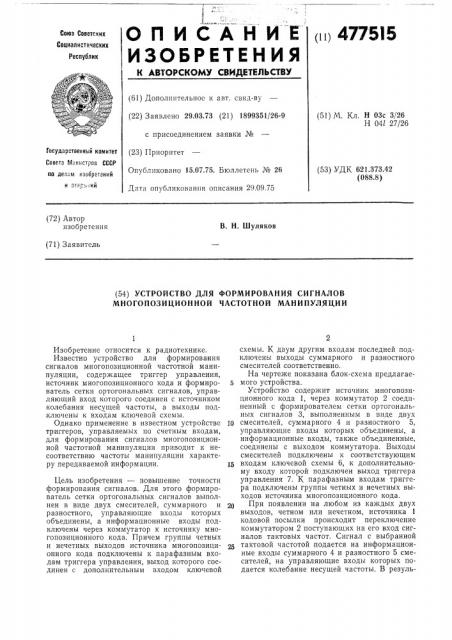

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (и) 4775I5

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 29.03.73 (21) 1899351/26-9 с присоединением заявки № (51) М. Кл, Н 03с 3/26

Н 041 27/26

Совета Министров СССР по делам изобретений н оп-:сн, ий (53) УДК 621.373.42 (088.8) Опубликовано 15.07.75. Бюллетень № 26

Дата опубликования описания 29.09.75 (72) Автор изобретения

В. Н. Шуляков (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ СИГНАЛОВ

МНОГОПОЗИЦИОН НОЙ ЧАСТОТНОЙ МАНИПУЛЯЦИИ

Государственный комитет (23) Приоритет

Изобретение относится к радиотехнике.

Известно устройство для формирования сигналов многопозиционной частотной манипуляции, содержащее триггер управления, источник многопозиционного кода и формирователь сетки ортогональных сигналов, управляющий вход которого соединен с источником колебания несущей частоты, а выходы под.кл ю чен ы к входа м кл юч евой схем ы.

Однако применение в известном устройстве триггеров, управляемых по счетным входам, для формирования сигналов многопозиционной частотной манипуляции приводит к несоответствию частоты манипуляции характеру передаваемой информации.

Цель изобретения — повышение точности формирования сигналов. Для этого формирователь сетки ортогональных сигналов выполнен в виде двух смесителей, суммарного и разностного, управляющие входы которых объединены, а информационные входы подключены через коммутатор к источнику многопозиционного кода. Причем группы четных и нечетных выходов источника многопозиционного кода подключены к парафазным входам триггера управления, выход которого соединен с дополнительным входом ключевой схемы. К двум другим входам последней подключены выходы суммарного и разностного смесителей соответственно.

На чертеже показана блок-схема предлагае5 мого устройства.

Устройство содержит источник многопозиционного кода 1, через коммутатор 2 соединенный с формирователем сетки ортогональных сигналов 3, выполненным в виде двух

1р смесителей, суммарного 4 и разностного 5, управляющие входы которых объединены, а информационные входы, также объединенные, соединены с выходом коммутатора. Выходы смесителей подключены к соответствующим

15 входам ключевой схемы 6, к дополнительному входу которой подключен выход триггера управления 7. К парафазным входам триггера подключены группы четных и нечетных выходов источника многопозиционного кода.

При появлении на любом из каждых двух выходов, четном или нечетном, источника 1 кодовой посылки происходит переключение коммутатором 2 поступающих на его вход сигналов тактовых частот. Сигнал с выбранной тактовой частотой подается на информационные входы суммарного 4 и разностного 5 смесителей, на управляющие входы которых подается колебание несущей частоты. В резуль477515

ПPедм сT II306PеTсп II H

Составитель Г. Теплова

Техред 3. Тараненко

Корректоры: Л. Денискина и И. Позняковская

Редактор Т. Юрчикова

Заказ 2348/2 Изд. № 1624 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, ж 35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2 тате преобразования сигналов тактовой и несущей частот на выходах смесителей появляются соответственно ортогональные сигналы суммарной и разностной частот. Оба ортогональных сигнала подключаются на соответствующие входы ключевой схемы 6, управляемой триггером 7. Все нечетные выходы источника многопозиционного кода 1 соединены с одним парафазным входом, а все четные — с другим парафазным входом триггера. Таким образом, выходное напряжение триггера зависит от того, на каком из каждых двух выходов источника многопозиционного кода появляется кодовая посылка. Это напряжение подается на дополнительный вход ключевой схемы, которая переключает на свой выход ортогональный сигнал суммарной или разностной частоты в зависимости от того, на каком из каждых двух выходов источника многопозиционного кода появляется кодовая посылка.

Сигналы тактовых частот используются также для управления работой источника многопозиционного кода.

Устройство для формирования сигналов мпогопозиционной частотной манипуляции, со5 держащее триггер управления, источник многопозиционного кода и формирователь сетки ортогональных сигналов, управляющий вход которого соединен с источником колебания несущей частоты, а выходы подключены к

I0 входам ключевой схемы, отличающееся тем, что, с целью повышения точности формирования сигналов, формирователь сетки ортогональных сигналов выполнен в виде двух смесителей, суммарного и разностного, управ15 ляющие входы которых объединены, а информационные входы подключены через коммутатор к источнику многопозиционного кода, причем группы четных и нечетных выходов источника многопозиционного кода подключе20 ны к парафазным входам триггера управления, выход которого соединен с дополнительным входом ключевой схемы, к двум другим входам .которой подключены выходы суммарного и разностного смесителей соответственно.
