Всесоюзная лйт H f El G - т о х 1: ." ч е

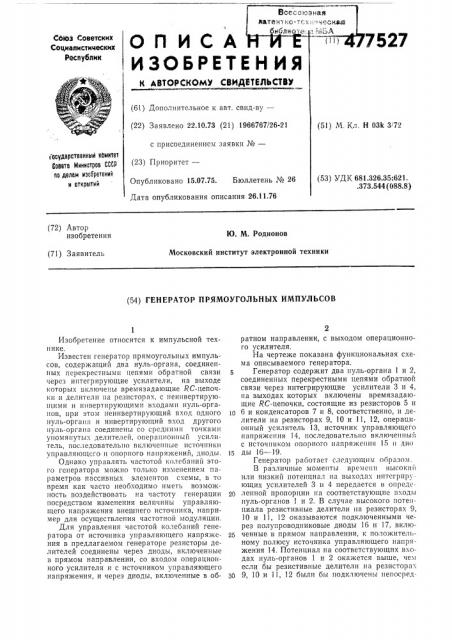

ОП ИСА

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДИВЛЬС7ВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 22.10.73 (21) 1966767/26-21 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 15.07.75. Бюллетень № 26

Дата опубликования описания 26.11.76 (51) М. Кл. Н 03k 3 72

1осударстееииый нсмитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 681.326.35:621.

373 544(088 8) (72) Автор изобретения

1О. М. Родионов

Московский институт электронной техники (71) Заявитель (54) ГЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ

Изобретение относится к импульсной технике.

Известен генератор прямоугольных импульсов, содержащий два нуль-органа, соединенных перекрестными цепями обратной связи через интегрирующие усилители, на выходе которых включены времязадающие RC-цепочки и делители на резисторах, с неипвертирующими и н11вертирующими входами нуль-органов, при этом пеинвертирующий вход одного нуль-органа и инвертирующий вход другого нуль-органа соединены со средними точками упомянутых делителей, операционный усилитель, последовательно включенные источники управляю1цсго и опорного напряжений, диоды.

Однако управлять частотой колебаний это1о генератора можно только изменением параметров пассивных элементов схемы, в то время как часто необходимо иметь возможность воздействовать на частоту генерации посредством изменения величины управляющего напряжения внешнего источника, например для осуществления частотной модуляции.

Для управления частотой колебаний генератора от источника управляющего напря>кения в предлагаемом генераторе резисторы делителей соединены через диоды, включенные в прямом направлении, со входом операционного усилителя и с источником управляющего напряжения, и через диоды, включенные в ооратном направлении, с выходом операционного усилителя.

На чертеже показана функциональная схема описываемого генератора.

5 Генератор содержит два пуль-органа 1 и 2, соединенных перекрестными цепями обратнои связи через интегрирующие усилители 3 и 4, »а выходах которых включены времязадающие RC-цепочки, состоящие из резисторов 5 и

Ip б и конденсаторов 7 и 8, соответственно, и делители на резисторах 9, 10 и 11, 12, операционный усилитель 13, источник управляющего напряжения 14, последовательно включенный

c HcToB IE EI Kohl oI10() EE0I о напр я >кеflfl EI 1 5 11 IIEEG

15 ды 16 — 19.

Генератор работает следующим образом.

В различные моменты времени высокий или низкий потенциал на выходах интегрирующих усилителей 3 и 4 передается в опреде2п лепной пропорции па соответствующие входы нуль-органов 1 и 2. В случае высокого потенциала резистивные делители на резисторах 9, 10 и 11, 12 оказываются подключенными через полупроводниковые диоды 16 и 17, вклю25 ченные в прямом направлении, к положительному полюсу источника управляющего напряжения 14, Потенциал на соответствующих входах нуль-органов 1 и 2 окажется выше, чем если бы резистивные делители на резисторах зп 9, 10 и 11, 12 были бы подключены пепосред477527

Предмет изобретения

Составитель C. Лукинскаи

Техред 3. Тараненко

Редактор С. Байкова

Корректор А Галахова

Заказ Iб07 Изд. ¹ 1960 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, K-35, Раушская наб., д. 4/б

МОТ, Загорский филиал

3 ственно к источнику опорного напряжения 15, и тем выше, чем больше напряжение источника управляющего напряжения 14. Лналогично, при наличии низкого потенциала на выходах интегрирующих усилителей 3 и 4, резистивные делители на резисторах 9, 10 и 11, 12 оказываются подключенными через полупроводниковые диоды 18 и 19, включенные в обратном направлении, к выходу операционного усилителя 13, т. е. к источнику с напряжением, равным напряжению источника управляющего напряжения 14, но противоположного ему по полярности. Потенциал на тех же входах нульорганов 1 и 2 окажется ниже, чем если бы резистивные делители на резисторах 9, 10 и

11, 12 были бы подключены непосредственно к источнику опорного напряжения 15, и тем ниже, чем больше напряжение источника управл ющего напряжения 14. зменяя по некоторому закону напряжение источника управляющего напряжения 14, на выходах генераторов можно наблюдать две последовательности прямоугольных импульсов, частота которых изменяется в достаточно широких пределах по такому же закону.

Генератор прямоугольных импульсов, содержащий два нуль-органа, соединенных перекрестными цепями обратной связи через интегрирующие усилители, на выходе которых включены времязадающие RC-цепочки и делители на резисторах, с неинвертирующими и инвертирующими входами пуль-органов, при

10 этом неинвертирующий вход одного нуль-органа и инвертирующий вход другого нуль-органа соединены со средними точками упомянутых делителей, операционный усилитель, последовательно включенные источники управляюще15 го и опорного напряжений, диоды, отличаюи1ийся тем, что, с целью обеспечения возможности управления частотой колебаний генератора от источника управляющего напряжения, в нем резисторы делителей соединены через

20 диоды, включенные в прямом направлении, со входом операционного усилителя и с источником управляющего напряжения, и через диоды, включенные в обратном направлении, с выходом операционного усилителя.
