Реферат

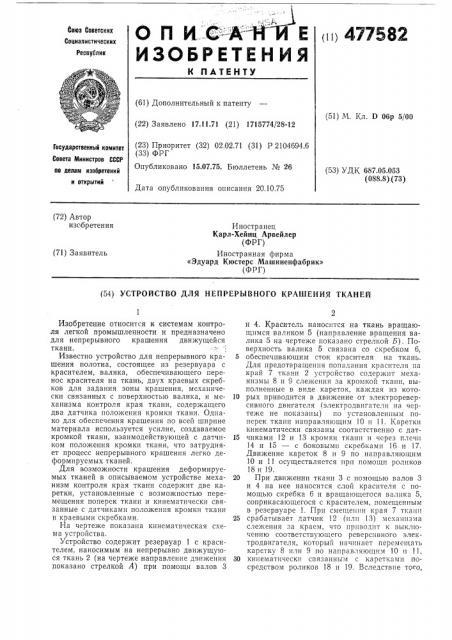

О П И C--=À Е

ИЗОБРЕТЕНИЯ йоюз Советских

Социалистических

Республик

К ПАТЕНТУ (61) Дополнительный к патенту (51) М. Кл. D 06р 5/00 (22) Заявлено 17.11.71 (21) 1715774/28-12 (23) Приоритет (32) 02.02.71 (31) P 2104694.6 (33) ФРГ

Опубликовано 15.07.75. Бюллетень № 26

Государственный комитет

Совета Министров СССР (53) УДК 687.05.053 (088.8) (73) по делам изобретений н открытий

Дата опубликования описания 20.10.75 (72) Лвтор изобретения

Иностранец

Карл-Хейнц Арвейлер (ФРГ) Иностранная фирма

«Эдуард Кюстерс Маптиненфабрик» (ФРГ) (71) Заявитель (54) УСТРОЙСТВО ДЛЯ НЕПРЕРЫВНОГО КРАШЕНИЯ TKAHEA

Изобретение относится к системам контроля легкой промышленности и предназначено для непрерывного крашения движущейся ткани.

Известно устройство для непрерывного крашения полотна, состоящее из резервуара с красителем, валика, обеспечивающего перенос красителя на ткань, двух краевых скребков для задания зоны крашения, механически связанных с поверхностью валика, и механизма контроля края ткани, содержащего два датчика положения кромки ткани. Однако для обеспечения крашения по всей ширине материала используется усилие, создаваемое кромкой ткани, взаимодействующей с датчиком положения кромки ткани, что затрудняет процесс непрерывного крашения легко деформируемых тканей.

Для возможности крашения деформируемых тканей в описываемом устройстве механизм контроля края ткани содержит две каретки, установленные с возможностью перемещения поперек ткани и кинематически связанные с датчиками положения кромки ткани и краевыми скребками.

На чертеже показана кинематическая схема устройства.

Устройство содержит резервуар 1 с красителем, наносимым на непрерывно движущуюся ткань 2 (на чертеже направление движения показано стрелкой А) при помощи валов 3 и 4. Краситель наносится на ткань вращающимся валиком 5 (направление вращения валика 5 на чертеже показано стрелкой Б). Поверхность валика 5 связана со скребком 6, 5 обеспечивающим сток красителя на ткань.

Для предотвращения nonaäànnÿ красителя па край 7 ткани 2 устройство содержит механизмы 8 и 9 слежения за кромкой ткани, выполненные в виде кареток, каждая из котоI0 рых приводится в движение от электрореверсивного двигателя (электродвигатели на чертеже не показаны) по установленным поперек ткани направляющим 10 и 11. Каретки кинематически связаны соответственно с дат15 чиками 12 и 13 кромки ткани и через плечи

14 и 15 — с боковыми скребками 16 и 17.

Движение кареток 8 и 9 по направляющим

10 и 11 осуществляется при помощи роликов

18 и 19.

20 При движении ткани 3 с помощью валов 3 и 4 на нее наносится слой красителя с помощью скребка 6 и вращающегося валика 5, соприкасающегося с красителем, помещенным в резервуаре 1. При смещении края 7 ткани

25 срабатывает датчик 12 (илп 13) механизма слежения за краем, что приводит к выключению соответствующего реверсивного электродвигателя, который начинает перемещать каретку 8 или 9 по направляющим 10 и 11, ЗО кинематическп связанным с каретками посредством роликов 18 и 19. Вследствие того, 477582

Предмет изобретения

Составитель Б. Кисин

Техред Л. Казаикова

Корректоры: В. Петрова и О. Данишева

Редактор Л. Тюрина

Заказ 2523/3 Изд. № 1721 Тираж 559 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 что каретки 8 и 9 механически связаны через плечи 14 и 15 с боковыми скребками 1б и 17, последние при их движении передвигаются и предотвращают попадание красителя на край

7 ткани 2. Движение каждой из кареток продолжается до тех пор и в таком направлении, пока датчик 12 или 13 не подойдет к краю

7 ткани 2.

Устройство для непрерывного крашения тканей, состоящее из резервуара с красителем, валика для переноса красителя на ткань, двух краевых скребков для задания зоны крашения, механически связанных с поверхностью валика, и механизма контроля

5 края ткани, содержащего два датчика положения кромки ткани, отличающееся тем, что, с целью обеспечения возможности крашения деформируемых тканей, механизм контроля края ткани содержит две каретки, 10 установленные с возможностью перемещения поперек ткани и кинематически связанные с датчиками положения кромки ткани и краевыми скребками.
