Реферат

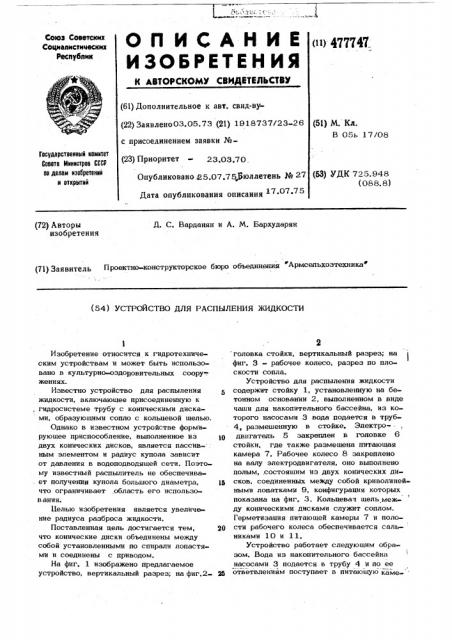

ОП ИКАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (») 477747 (61) Дополнительное к авт. свид-ву(22) Заявлено03.05.73 (21) 1918737/23-26 с присоединением заявки №(23) Приоритет - 23.03.70, Опубликовано,25.07.75„рюллетень № 27

Дата опубликования описания 17 07.75 (51) М. Кл.

В 05ь 17/08

Государственный комитет

Совета Министров СССР оо делам нэобретеннй н открытий (53) УДК 725.948 (088. 8) (72) Авторы изобретения

l1. С. Варданян и А. М. Бархударян (71) Заявитель Проектно-конструкторское бюро объедннвния Армсельхозтехника (54) УСТРОЙСТВО ДЛЯ РАСПЫЛЕНИЯ ЖИДКОСТИ

1

Изобретение относится к гидротехническим устройствам и может быть использовано в культурно-оздоровительных ссору жениях.

Известно устройство для распыления жидкости, включающее присоединенную к, гидросистеме трубу с коническими дисками, образующими сопло с кольцевой щелью.

Однако в известном устройстве формирующее приспособление, выполненное иэ двух конических дисков, является пассивным элементом и радиус купола зависит от давления в водоподводящей сети. Поэтому известный распылитель не обеспечива. ет получения купола большого диаметра, что ограничивает .область его использованияя.

Целью изобретения является увеличение радиуса разброса жидкости.

Поставленная цель достигается тем, 20 что конические диски объединены между собой установленными по спирали лопастями и соединены с приводом.

На фиг. 1 изображено предлагаемое устройство, вертикальный разрез; на фиг.2- 25 головка стойки вертикальный разрез; на фиг. 3 — рабочее колесо, разрез по плоскости сопла.

Устройство для распыления жидкости содержит стойку 1, установленную на бе» тонном основании 2, выполненном в виде чаши для накопительного бассейна, из которого насосами 3 вода подается в труб4, размещенную в стойке. Электро- . двигатель 5 закреплен в головке 6 стойки, где также размещена питающая камера 7. Рабочее колесо 8 закреплено на валу электродвигателя, оно выполнено полым,,состоящим иэ двух конических дисков, соединенных меткду собой криволинейными лопатками 9, конфигурация которых показана на фиг. 3. Кольцевач щель между коническими дисками служит соплом.

Герметизация питающей камеры 7 и полости рабочего колеса обеспечивается сальниками 10 и 11 °

Устройство работает следующим образом. Вода из накопительного бассейна насосами 3 подается в трубу 4 и по ее ответвлениям поступает в питаюшую каме

477747

3 ру 7, где рабочее колесо 8, приводимое во вращение электродвигателем б, сообщает воде кинетическую энергию. Кольцевое сопло формирует сплошную тонкую водяную пленку, образуюшую шатер вокруг стойки 1. При неизменном числе оборотов электродвигателя радиус разброса постоянен. Иода падает в кольцевую канавку 12 и по трубам стекает в накопительный бассейн. Радиус разброса может быть доведен до 30-40 м.

Система может быть выполнена замкнутой и незамкнутой, а при достаточном на поре в водоподводящей сети необходимость в насосе может отпасть.

Предмет изобретепия, Устройство для распыления жидкости, 6 включающее присоединенную, например, к гидросистеме трубу с коническими дисками, образующими сопло с кольцевой щелью, о т л и ч а ю щ е е с я тем, что, с целью увеличения радиуса разброса, коннчеЮ ские диски объединены между собой установленными по спирали лопастями и соеди« иены с приводом.

Приоритет исчислять от 23.03.70 со(5 гласно заявке № 1417321/29-14.
