Реферат

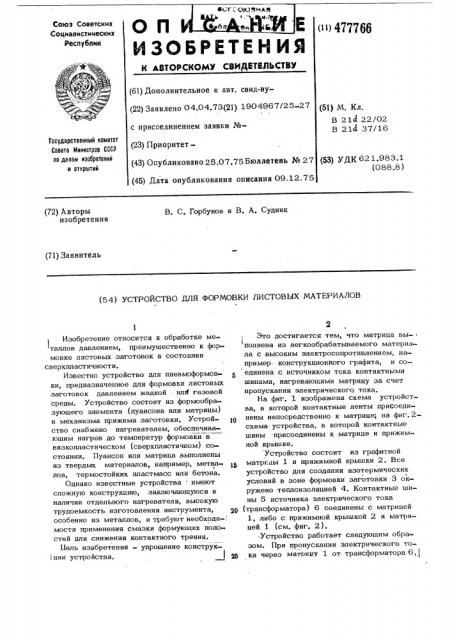

Ф 6л е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик (») 477766

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6!) Дополнительное к авт. свид-ву(22) Заявлено 04.04.73(21) 1904967/25-27 с присоединением заявки №(23) Приоритет(51) M. Кл.

В 21d 22/02

В 21(I 37/16

Гасударственный комитет

Совета Министров СССР ао делам изобретений и открытий (43) Опубликовано 25.07.75 Бюллетень № 27 (53) УДК 621 983.1 (088.8 ) (45) Дата опубликования описания 09.12.75 (72) Авторы изобретения

B. С. Горбунов и В. А. Судник (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ФОРМОВКИ ЛИСТОВЫХ МАТЕРИАЛОВ

1

Изобретение относится к обработке металлов давлением, преимущественно к формовке листовых заготовок в состоянии сверхпластичности.

Известно устройство для пневмоформов- ки, предназначенное для формовки листовых заготовок давлением жидкой . или газовой среды. Устройство состоит из формообразующего элемента (пуансона или матрицы) и механизма прижима заготовки. Устрой- 1р ство снабжено нагревателем, обеспечивающим нагрев до температур формовки в вязкопластическом (сверхпластичном) состоянии. Пуансон или матрица выполнены из твердых материалов, например, металлов, термостойких пластмасс или бетона.

Однако известные устройства -. имеют сложную конструкцию, заключающуюся в наличии отдельного нагревателя, высокую трудоеМкость изготовления инструмента, особенно из металлов, и требуют необходи-, мости применения смазки формуюших полостей для снижения контактного трения.

11ель изобретения — упрощение конструк ции устройства. м

Это достигается тем, что матрица выполнена из легкообрабатываемого материала с высоким электросопротивлением, например конструкционного графита, и соединена с источником тока контактными шинами, нагревающими матрицу за счет пропускания электрического тока.

На фиг. 1 изображена схема устройства, в которой контактные ленты присоединены непосредственно к матрице; на фиг. 2схема устройства, в которой контактные шины присоединены к матрице и прижимной крышке.

Устройство состоит из графитной матрицы 1 и прижимной крышки 2. Все устройство для создания изотермических условий в зоне формовки заготовки 3 окружено теплоизоляцией 4, Контактные шины 5 источника электрического тока (трансформатора) 6 соединены с матрицей

1, либо с прижимной крышкой 2 и матрицей 1 (см„фиг. 2) °

Устройство работает следующим образом. При пропускании электрического тока через матрицу 1 от трансформатора 6,(° 1 4, 477766".

Фи8, g

Составитель О.Матвеева редактор П. дашкова Техред Я.Ханеева KopPeKTop Л.Брахнина

Заказ ДДЦ Изд > 94 Тираж g66 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушская наб,, 4

Предприятие «Патент», Москва, Г-59, Бережковская наб., 24

3 (матрица разогревается до теырератур, сверхпластичного состояния заготовк 3, уствнввлнвЪемвм терморегрлнжремн неве; стных конструкций (на чертеже не показа-» но) .

В момент достижения заданной температуры (например, для эвтектоидного пинко-алюминиевого сплава 78% цинка и

227о алюминия температура должна быть в пределах 200-270оС) через штуцер 7 в крьпцке прижимного механизма 2. нагие тается формующая среда, под действием которой заготовка деформируется в полости матрицы, I

По окончании формовки подача формую- щей среды прекращается, рабочая полость

4 матрицы разгерметизируется, и снимается. давление прижима, после чего готовая де, таль извлекается из устройства.

Предмет и з о б р е т е н и я

Устройство для формовки листовых ма териалов давлением жидкой или газовой среды, содержащее прижим, матрицу и электронагреваталь, о т л и ч а ю щ е10 ,.е с я тем, что, с целью упрощения кон струкции устройства, матрица изготовле на из материала с высоким электросопротивлением, например конструктивного гра фита, и соединена с источником электриче» ского тока контактными шинами.
