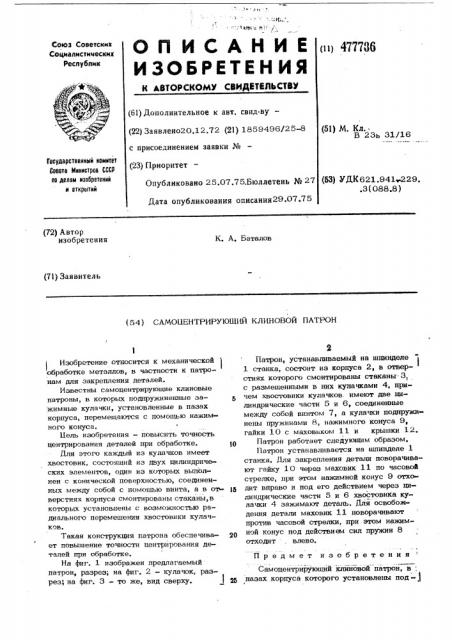

О П И С А Н И Е (и) 477736

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистимеских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено20.12.72 (21) 1859496/25-8 с присоединением заявки № (23) Приоритет (51) М. Кл, В 23ь 31/16

Государственный комитет

Совета Министров GCCP ее делам изобретений и открытий

Опубликовано 25.07.75.Бюллетень Ме 27 (ВЗ) УДК621.941 229. .3 (088.8) Дата опубликования описания29.07.75 (72) Автор изобретения

К. А. Баталов (71) Заявитель (54) САМОЦЕНТРИРУЮЩИЙ КЛИНОВОЙ ПАТРОН

Изобретение относится к механической ! обработке металлов, в частности к патронам для закрепления деталей.

Известны самоцентрируюшие клиновые патроны, в которых подпружиненные за- б

:жимные кулачки, установленные в пазах корпуса, перемещаются с помощью нажимного конуса.

Цель изобретения — повысить точность центрирования деталей при обработке. !О

Для этого каждый из кулачков имеет хвостовик, состоящий из двух цилиндрических элементов, один иэ которых выполнен с конической поверхностью, соетцтненных между собой с помощью винта, а в оъ- и верстнях корпуса смонтированы стаканы, в которых установлены с возможностью радиального перемещения хвостовики кулачков.

Такая конструкция патрона обеспечива- 20 ет повышение точности центрирования деталей прн обработке.

На фиг. 1 изображен предлагаемый патрон, разрез; на фиг. 2 — кулачок, разрез; на фиг. 3 — то же, вид сверху. ) 25

Патрон, устанавливаемый на шпинделе

1 станка, состоит иэ корпуса 2, a maepстнях которого смонтированы стаканы 3, с размещенными в них кулачками 4, причем хвостовики кулачков. имеют две цилиндрические части 5 и 6, соединенные между собой винтом 7, а кулачки подпружинены пружинами 8, нажимного конуса 9, гайки 10 с маховиком 11 и крышки 12.

Патрон работает следующим образом.

Патрон устанавливается на шпинделе 1 станка. Для закрепления детали поворачивают гайку 10 через маховик ll по часовой стрелке, при этом нажимной конус 9 отходит вправо и под его действием через цилиндрические части 5 и 6 хвостовика ку« лачки 4 зажимают деталь. Для освобождения детали маховик 11 поворачивают против часовой стрелки, при этом нажимной конус под действием сил пружин 8 отходит . влево.

Предмет изобретения

Самоцентрирующий клиновой патрон, в пазах корпуса которого установлены под - ) 477786 пружиненные кулачки, взаимодействующиЕ с.нажимным конусом, о т л и ч а ю щ и йс я тем, что, с целью повышения точности центрирования деталей при обработке, каждый из кулачков снабжен хвостовиком, -"остоящим из двух цилиндрических алементов, один из которых выполнен с конической поверхностью, соединенных между собой посредством винта, а в отверстиях корпуса смонтированы стаканы, в которых

5 установлены с возможностью радиального перемещения хвостовики кулачков.
