Реферат

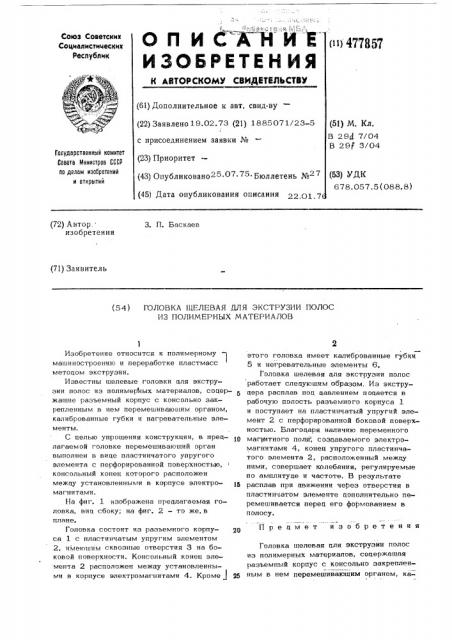

Союз Советских

Социалистических

Республик (») 477857

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 19.02.73 (21) 1885071/23-5 с с присоединением заявки № (51) М. Кл.

В 29d 7/04

В 29t 3/04

Гасударственный комитет

Совета Мнннстрав СССР по делам изобретений и открытей (23) Приоритет (43) Опубликовано25.07.75 Бюллетень М,27 (45) Дата опубликования описания 22 01 7 (53) УДК

678. 057. 5 (088. 8) (72) Автор. изобретения

3. П. Баскаев (71) Заявитель (54) ГОЛОВКА ЩЕЛЕВАЯ ДЛЯ ЭКСТРУЗИИ ПОЛОС

ИЗ ПОЛИМЕРНЫХ МАТЕРИАЛОВ изобретения

Прецмет

Изобретение относится к полимерному машиностроению и переработке пластмасс м ето ц ом экструзии.

Известны шелевые головки цля экструзии полос из полимерных материалов, соцер- 5 жашие разъемный корпус с консольно закрепленным в нем перемешиваюшим органом, калиброванные губки и нагревательные элементы.

С целью упрошения конструкции, в прецлагаемой головке перемешиваюший орган выполнен в вице пластинчатого упругого элемента с перфорированной поверхностью, консольный конец которого расположен межцу установленными в корпусе электро- и магнитами.

На фиг. 1 изображена прецлагаемая головка, виц сбоку; на фиг. 2 — то же,в плане.

Головка состоит из разъемного корпу- оп са 1 с пластинчатым упругим элементом

2, имеющим сквозные отверстия 3 на боковой поверхности. Консольный конец элемента 2 расположен межцу установленными в корпусе электромагнитами 4. Кроме ) ß5 этого головка имеет калиброванные губки

5 и негревательные элементы 6, Головка шелевая цля экструзии полос работает слецуюшим образом. Из экструцера расплав поц цавлением поцается в рабочую полость разъемного корпуса 1 и поступает на пластинчатый упругий элемент 2 с перфорированной боковой поверхностью. Благоцаря наличию переменного магнитного поля, созцаваемого электромагнитами 4, конец упругого пластинчатого элемента 2, расположенный межцу ними, совершает колебания, регулируемые по амплитуце и частоте. В результате расплав при цвижении через отверстия в пластинчатом элементе цополнительно перемешивается перец его формованием в полосу.

Головка шелевая цля экструзии полос из полимерных материалов, соцержашая разъемный корпус с консольно закрепленным в нем перемешиваюшим органом, ка477857 1 2 2

Заказ изд. а 906

Ц11Ц1111И Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Предприятие «Патент», Москва, Г-59, Бережковская наб., о«.либрованные губки и нагревательные эле- ! ! менты, отличаю шаяся тем, что, с целью упрошения конструкции, пе: ремешиваюший орган выполнен в вице пластинчатого упругого элемента с перфори- ) рованной поверхность o, консольный конец которого расположен между установленными в корпусе электромагнитами.

TnPa_#_c 74О Подписное
