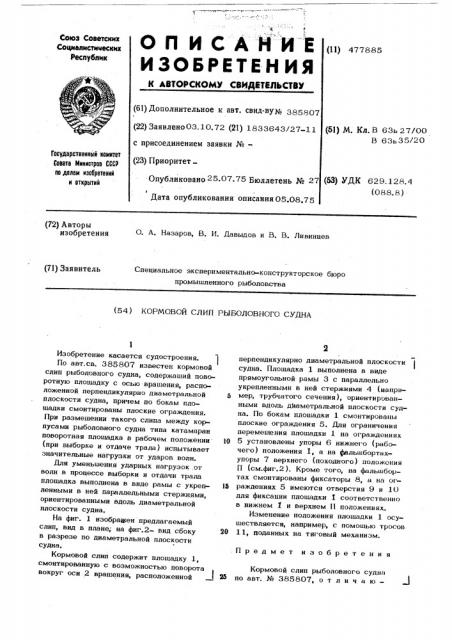

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистииеских

Республик (11) 477885

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву№ 385807 (51} М. Кл. В 63ь 27/00

В 63ь 35/20 (22) Заявлено03.10.72 (21) 1833643/27-11 с присоединением заявки №(23) Приоритет

Государственный комитет

Совета Министров СССР

ОО ДЕЛаи ИЭаоРЕтЕНИй

И PTKPblTHH (53) УДК 629. 128.4 (088. 8) Опубликовано 25.07.75 Бюллетень № 27

Дата опубликования описания 05.08.75 (72) Авторы изобретения

О. А. Назаров, В. И. Давыдов и B. В. Ливинцев (71) Заявитель

Специальное экспериментально-конструкторское бюро промышленного рыболовства (54) КОРМОВОЙ СЛИП РЫБОЛОВНОГО СУДНА

Изобретение касается судостроения. j

По авт,св. 385807 известен кормовой слил рыболовного судна, содержащий поворотную площадку с осью вращения, расноложенной перпендикулярно диаметральной плоскости судна, причем по бокам площадки смонтированы плоские ограждения.

При размещении такого слица между корпусами рыболовного судна типа катамаран поворотная площадка в рабочем положении (при выборке и отдаче трала) испытывает значительные нагрузки от ударов волн.

Для уменьшения ударных нагрузок .от волн в процессе выборки и отдачи трала площадка выполнена в виде рамы с укрепленными в ней параллельными стержнями, ориентированными вдоль диаметральной плоскости судна.

На фиг. 1 изобраекен предлагаемый слил, вид в плане; на фиг.2- вид сбоку в разрезе по диаметральной плоскости судна.

Кормовой слил содержит площадку 1, смонтированную с возможностью поворота вокруг оси 2 вращения, расположенной 3 перпендикулярно диаметральной плоскосз и судна. Площадка 1 выполнена в виде прямоугольной рамы 3 с параллельно укрепленными в ней стержнями 4 (например, трубчатого сечения), ориентированными вдоль диаметральной плоскости судна. По бокам площадки 1 смонтированы плоские ограждения 5. Для ограничения перемещения площадки 1 на ограждениях

10 5 установлены упоры 6 нижнего (рабочего) положения I, а на фальшбортахупоры 7 верхнего (походного) положения

П (см.фиг.2). Кроме того, на фальшбортах смонтированы фиксаторы 8, а на ог1б раждениях 5 имеются отверстия 9 и 10 для фиксации площадки 1 соответственно в нижнем 1 и верхнем 11 положениях.

Изменение положения площадки 1 осуществляется, например, с помощью тросов

20 11, поданных на тяговый механизм.

Предмет изобретения

Кормовой слил рыболовного судн»

И поавт. №385807, отличаю — 1

477885

4 щ и и с s тем, что, с целью уменьшения ударных нагрузок от волн в процессе выработки и отдачи трала, площадка выполнепа в виде рамы с укрепленными в ней параллельными стержнями, ориентированны-

I ми вдоль диаметральной плоскости судна.
