Приспособление для испытания трубчатых образцов материалов на ползучесть

Приспособление для испытания трубчатых образцов материалов на ползучесть

Иллюстрации

Показать все

Реферат

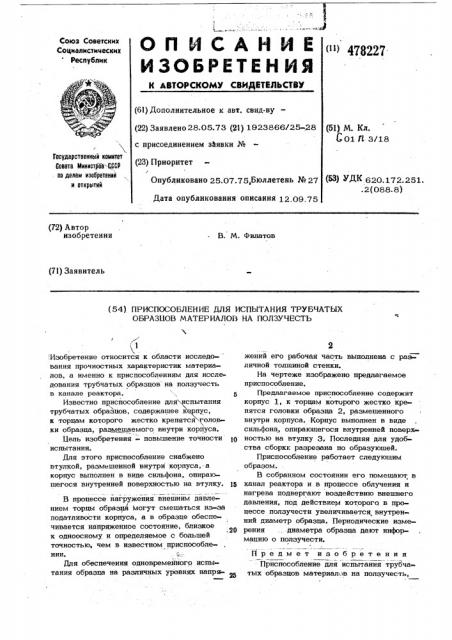

О rI I"I C A H H E (ii) 478227

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свид-ву (22) Заявлено 28.05.73 (21) 1923866/25-28 с присоединением заявки № (23) Приоритет (51) М. Кл.

G 01 Й 3/18

Гасударственный канитет

Саввте Мнннстрав-СССР аа делам нзааретеннй н открытий

Опубликовано 25.07.75,Бюллетень № 27 () уй1 620. 172-251. .2(088.8) Дата опубликования описания 12,09 75 (72) Автор изобретения

В. М. Филатов (71) Заявитель (54) ПРИСПОСОБЛЕНИЕ ДЛЯ ИСПЫТАНИЯ ТРУБЧАТЫХ

ОБРАЗЦОВ МАТЕРИАЛОВ НА ПОЛЗУЧЕС ТЬ

«1 !

Изобретение относится к области исследования прочностных характеристик материалов, а именно к приспособлениям для исследования трубчатых образцов на ползучесть в канале реактора. 5

Известно приспособление для испытания трубчатых образцов, содержащее корпус, к торцам которого жестко крепятсяголов « ки образца, разрешаемого внутри корпуса.

Цель изобретения - повышение точности 10 испытания.

Для этого приспособление снабжено втулкой, размещенной внутри корпуса, а корпус выполнен в виде сильфона, опирающегося внутренней поверхностью на втулку. 15

В процессе нагружения внешним давлением торцы образца могут смешаться из-за податливости корпуса, а в образце обеспечивается напряженное состояние, близкое к одноосному и определяемое с большей точностью, чем в известном приспособлении.

Для обеспечении одновремейногр испытания образца на различных уровнях напряжений его рабочая часть выполнена с различной толщиной стенки.

На чертеже изображено предлагаемое приспособление.

Предлагаемое приспособление содержит корпус 1, к торцам котцрого жестко кре« пятся головки образца 2, размещенного внутри корпуса. Корпус выполнен в виде сильфона, опирающегося внутренней поверхностью на втулку 3, Последняя для удобства сборки разрезана по образующей.

Приспособление работает следующим образом..

В собранном состоянии его помещают в канал реактора и в процессе облучения и нагрева подвергают воздействию внешнего давления, под действием которого в процессе ползучести увеличивается внутренний диаметр образца, Периодические измерения ...диаметра образца дают информацию о ползучести.

Предмет изобретения

Приспособление для испытания трубчатых образцов материал в на ползучесть, 478227

Составитель Я Чечко едактоР Н.Козлова ТехРед А.Камышникова Корректор и ц закьз gQ

)ging тнраж 9О2

Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 1l3035, Раушская наб., 4

Предприятие «Патент», Москва, Г-59, Бережковская наб., 24 содержащее корпус, к торцам которого жестко крепятся головки образца, размещаемого внутри корпуса, о т л и ч а ющ е е с я тем, что, с целью повышения точности испытания, оно снабжено втулкой, размещенной внутри корпуса, а корпус выполнен в виде сильфона, опирающегося внутренней поверхностью на втулку.
