Устройство для измерения фазочастотной характеристики линейного четырехполюсника

Устройство для измерения фазочастотной характеристики линейного четырехполюсника

Иллюстрации

Показать все

Реферат

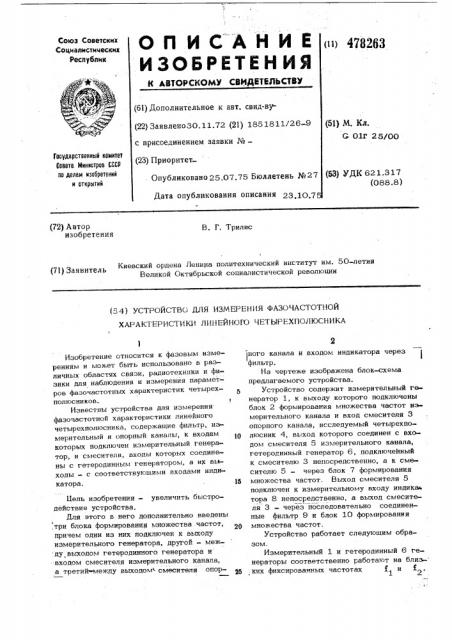

ОПИС"АНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (») 478263 (61) Дополнительное к авт, свид-ву(22) Заявлено30.11.72 (21) 1851811/26-9 с присоединением заявки №вЂ” (23) Приоритет

Опубликовано 25.07.75 Бюллетень №27 (51) М, Кл.

G 01f 25/00

Государственный комитет

Сонета Министров СССР по делам изобретений и открытий (53) УДК 621.317 (088.8) Дата опубликования описания 23 1p 7 (72) Автор изобретения

В. Г. Трилис

Киевский ордена Ленина политехнический институт им. 50-летия (71) Заявитель

Великой Октябрьской социалистической революции (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ФАЗОЧАСТОТНОЙ

ХАРАКТЕРИСТИКИ ЛИНЕЙНОГО ЧЕТЫРЕХПОЛЮСНИКА

5 !

15 катора.

Изобретение относится к фазовым измерениям и может быть использовано в различных областях связи, радиотехники и физики для наблюдения и измерения параметров фазочастотных характеристик четырехполюсников.

Известны устройства для измерения фазочастотной характеристики линейного четырехполюсника, содержащие фильтр, измерительный и опорный каналы, к входам которых подключен измерительный генератор, и смесители, входы которых соединены с гетеродинным генератором, а их выходы - с соответствующими входами индиЦель изобретения » увеличить быстродействие устройства.

Иля этого в него дополнительно введены ,три блока формирования множества частот, причем один из них подключен к выходу измерительного генератора, другой — между выходом гетеродинного генератора и входом смесителя измерительного канала, а третиймежду Выходом смесителя опор ного канала и входом индикатора через фильтр.

На чертеже изображена блок-схема предлагаемого устройства.

Устройство содержит измерительный генератор 1, к выходу которого подключены блок 2 формирования множества частот измерительного канала и вход смесителя 3 опорного канала, исследуемый четырехполюсник 4, выход которого соединен с входом смесителя 5 измерительного канала, гетеродинный генератор 6, подключе1тный к смесителю 3 непосредственно, а к смесителю 5 — через блок 7 формирования множества частот. Выход смесителя 5 подключен к измерительному входу индикар тора 8 непосредственно, а выход смесителя 3 — через последовательно соединенные фильтр 9 и блок 10 формирования множества частот, Устройство работает следующим образом.

Измерительный 1 и гетеродинный 6 генераторы соответственно работают на близ. ких фиксированных частотах 1 и

478263 о изобретения

Составитель А Ty <>>

Редактор Т.Фадеева Техред Н.Ханеева Корректор Л.Брахнина

Заказ Я 6,ф Изд. ¹ gg$ Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Предприятие «Патент», Москва, Г-59, Бережковская наб., 24

8 блоке формирования множества частот путем умножения частоты формируется одновременно действующее множество частот, которое и подается на вход четырехполюсника 4 в качестве измерительного сигнала. 5

Аналогичное множество частот формируется в блоке 7 из гетеродинной частоты

Таким образом, на входы смесителя 5 подаются одновременно два различных множе- 10 ства частот. При этом в нагрузке смесителя 5 образуются низкочастотные комбинации вида jЕ1- f. 1, где г1 — номер частотного компонента множества частот.

Комбинационные колебания несут информа- 1" цин> об исследуеьюй ФЧХ. Опорные колебания, фазы которых не связаны с ФЧХ исследуемого четырехполюсника, образуются путем выделения разностной частоты,- Я с помощью смесителя 3 и фильтра 9, а затем умножения этой частоты в блоке 10.

В результате на входы индикатора 8 пода> ются два дискретных множества частот, компоненты которьгх совпадают по частоте.

Достаточно измерить разности фаз между соответствующими компонентами, чтобы получить ряд значений ординат исследуемой

ФЧХ.

Предмет

Устройство для измерения фазочастотной характеристики линейного четырехполюсника, содержащее фильтр, измерительный и

oB0pHbIH каналы, к входам которых подклю -, чен измерительный генератор, и смесители, входы которых соединены с гетеродиниым генератором, а их выходы соединены с соответствующими входами индикатора, о т-! л и ч а ю щ е е с я тем, что, с целью увеличения быстродействия, в него дополнительно введены три блока формирования множества частот, причем один из них подключен к выходу измерительного генератора, другой — между выходом гетеродинного генератора и входом смесителя измерительного канала, а третий — между выходом смесителя опорного канала и входом индикатора через, фильтр.
