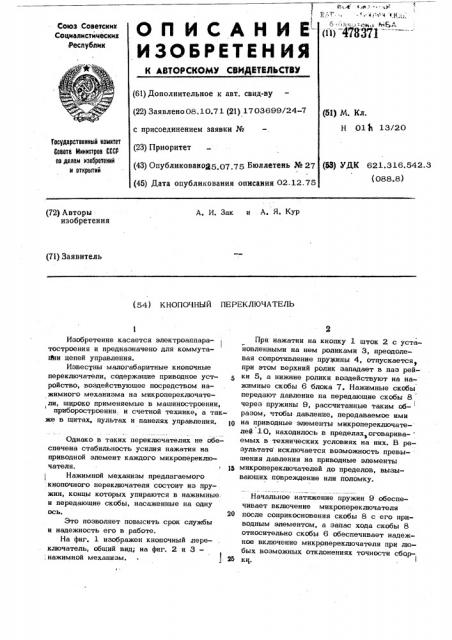

ОП ИСАНИЕИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (1)) 473373

Союз Советских

Социалистимеских

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено08.10.71 (21) 1703699/24-7 (51) N. Кл.

Н 01Ь 13/20

Государственный комитет

Совета Министров СССР оо делам иэаоретений н открытий (43) Опубликовано@5 07 75 Бюллетень № 27 (45) Дата опубликования описания 02.12.75

А. И. Зак и А. Я. Кур (72) Авторы изобретения (71) Заявитель (54) КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

При нажатии на кнопку 1 шток 2 с устайовленными на нем роликами 3, преодолевая сопротивление пружины 4, отпускается при этом верхний ролик западает в паз рейки 5, а нижние ролики воздействуют на нажимные скобы 6 блока 7. Нажимные скобы передают давление на передающие скобы 8 через пружины 9, рассчитанные таким образом, чтобы давление, передаваемое ими на приводные элементы микропереключателеф 10, находилось в пределах оговарива- емых в технических условиях на них. В результатб исключается возможность превышения давления на приводные элементы микропереключателей до пределов, вызывающих повреждение или поломку.

Начальное натяжение пружин 9 обеспечивает включение микропереключателя после соприкосновения скобы 8 с его приводным элементом, а запас хода скобы 8 относительно скобы 6 обеспечивает надежное включение микропереключателя при любых возможных отклонениях точности сбс рКЦ. ! с присоединением заявки № (23) Приоритет

Изобретение касается электроаппаратостроения и предназначено для коммутации цепей управления.

Известны малогабаритные кнопочные переключатели, содержащие приводное устройство, воздействующее посредством нажимного механизма на микропереключатели, широкО применяемые в машиностроении, I приборостроении. и счетной технике, а также в щитах, пультах и панелях управления. щ

Однако в таких переключателях не обеспечена стабильность усилия нажатия на приводной элемент каждого микропереключателя. 15

Нажимной механизм предлагаемого кнопочного переключателя состоит из пру- . жин, концы которых упираются в нажимные, и передающие скобы, насаженные на одну ось.

Это позволяет повысить срок службы и надежность его в работе.

На фиг. 1 изображен кнопочный лереключатель, общий вид; на фиг. 2 и 3—

: нажимной механизм. 25 (53) УДК 621.316.542.3 (088.8) 478372. предмет изобретения

Кнопочный переключатель, содержащий приводное устройство, воздействующее посредством нажимного механизма на микропереключателй, о т л и ч а ю щ и Й с я,. с тем, что с целью повышения надежности в, работе, индивидуально для каждого микропереключателя, нажимной механизм состоит из пружин, концы которых упираются в нажимные

5 и передающие скобы, насаженные на одну ось.

478371

При5одные эпеменгпы микропереключателей

Фиг.3
