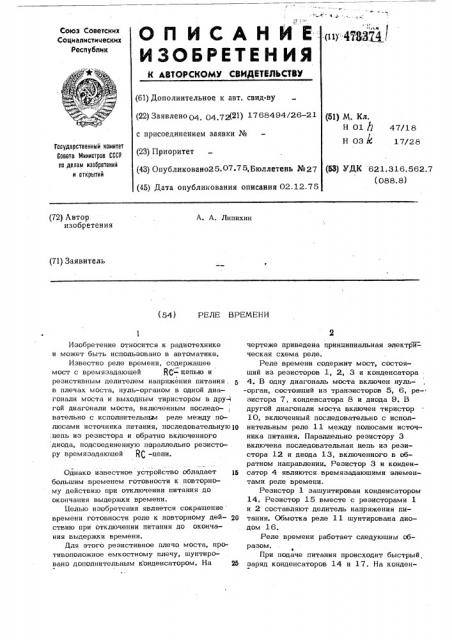

ОП ИСАНЙЕ
ИЗОБРЕТЕНИЯ
<») 4733741
Союз Советских
Социалистических Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 04 04 72(21) 1768494/26-21 с присоединением заявки № (23) Приоритет
Гасударственный комитет
Совета Министров СССР па делам изобретений и открытий (43) Опубликовано25.07 75, Áþëëåòåíü ¹27 (45) Дата опубликования описания 02.12,75 (72) Автор изобретения
А. А. Липихин (71) Заявитель (54) РЕЛЕ ВРЕМЕНИ чертеже приведена принципиальная электрическая схема реле.
Реле времени содержит мост, состоящий из резисторов 1, 2, 3 и конденсатора
4. В одну диагональ моста включен нуль-орган, состоящий из транзисторов 5, 6, резистора 7, конденсатора 8 и диода 9. В другой диагонали моста включен тиристор
10, включенный последовательно с исполнительным реле 11 между полюсами источника питания. Параллельно резистору 3 включена последовательная цепь из резистора 12 и диода 13, включенного в обратном направлении. Резистор 3 и конденсатор 4 являются времязадающими элементами реле времени.
Резистор 1 зашунтирован конденсатором
14. Резистор 15 вместе с резисторами 1 и 2 составляют делитель напряжения питания. Обмотка реле 11 шунтирована диодом 16.
Реле времени работает следующим образом.
При подаче питания происходит быстрый, заряд конденсаторов 14 и 17. На конденИзобретение относится к радиотехнике и может быть использовано в автоматике.
Известно реле времени, содержащее мост с времязадающей Д - цепью и резистивным делителем напряжения питания, в плечах моста, нуль-органом в одной диагонали моста и выходным тиристором в дру- гой диагонали моста, включенным последовательно с исполнительным реле между полюсами источника питания, последовательную т0 цепь из резистора и обратно включенного диода, подсоединенную параллельно резистору времязадающей -цепи.
Однако известное устройство обладает и большим временем готовности к повторному действию при отключении питания до окончания выдержки времени.
Целью изобретения является сокращение времени готовности реле к повторному дей- п ствию при отключении питания до окончания выдержки времени.
Для этого резистивное плечо моста, противоположное емкостному плечу, шунтировано дополнительным конденсатором. На 25 (61) М. Кл.
Н 01 A 47/18
Н 03 4 17У28 (53) УДК 621.316.562.7 (088.8) 47837+ саторе 14 устанавливается напряжение, равное напряжению на делителе из резистогров„1 и 2. Эмиттерный переход транзистора 5 оказывается смещенным в обратном направлении напряжением, снимаемым с резистора 2. Транзисторы 5, 6 и тиристор 10 закрыты.
По мере заряда конденсатора 4 до напряжения, большего, чем напряжение средней точки делителя, эмиттерный переход транзистора 5 начинает проводить в прямом направлении, усиливается начальный коллекторный ток, и транзисторы 5 и 6 лавинообразно переходят в открытое coc\ тояние.
На управляющем электроде тиристора
10 появляется импульс тока. Тиристор 10 открывается, запитывая реле 11 и разряжая конденсатор 4 через резистор 12 и диод 13.
После отключения напряжения питания или выключении тиристора 10 реле времени готово к повторному действию.
При снятии напряжения питания до момента окончания выдержки времени происходит автоматический сброс заряда конденсатора 4 через резистор 12 и диод 13, так как тиристор 10 открывается от импульса разрядного тока конденсатора 14 через транзисторы 5, 6 и диод 9.
Диод 9 необходим для защиты транзистора,6, а резистор 7 — для повышения температурной стабильности. Резистор 12 выбирается из условий загрузки тиристора
10 и диода 13.
Реле времени, содержащее мост с времязадающей RQwцепью и резистивным делителем напряжения питания в плечах моста, нуль-органом в одной диагонали моста и выходным тиристором в другой диагонали моста, включенным последовательно с исполнительным реле между Iloлюсами источника питания, последователь» ную цепь из резистора и обратно включенного диода, подсоединенную параллель. но резистору времязадающей цепи, о т— л и ч а ю щ е е с я тем, что,с целью сокращения времени готовности реле к повторному действию при отключении питания до окончания выдержки времени, резистивное плечо моста, противоположное емкостному плечу, шунтировано дополнительным конденсатором.
20
Предмет изобретения
47837 41
