Способ приема частотно-манипулированных сигналов

Способ приема частотно-манипулированных сигналов

Иллюстрации

Показать все

Реферат

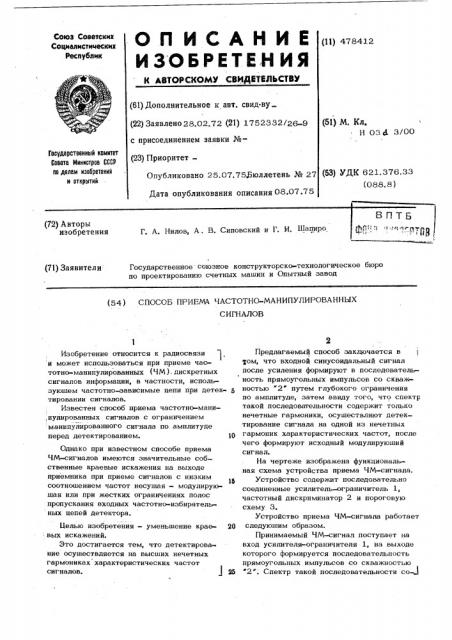

ОЛ ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДИТИЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 478412 (61) Дополнительное к авт. свид-ву (22) Заявлено 28.02.72 (21) 1752332/26 g с присоединением заявки №(23) Приоритет—

Опубликовано 25.07.75,Бюллетень № 27

Дата опубликования описания 08.07.75 (51) М, Кл.

Н 03 о. 3/00

Государственный комитет

Соввтв Министров СССР во делам иэооретений н открытий (53) УДК 621.376.33 (088. 8 ) ВПТУ фас (72) Авторы изобретения

Г. А. Нилов, А. В. Сиповский и Г. И, Шапиро

Государственное союзное конструкторско-технологическое бюро по проектированию счетных машин и Опытный завод (71) Заявители: (54) СПОСОБ ПРИЕМА ЧАСТОТНО-МАНИПУЛИРОВАННЫХ

СИГНАЛОВ

Изобретение относится к радиосвязи и может использоваться при приеме частотно-манипулированных (ЧМ ). дискретных сигналов информации, в частности, используюшем частотно-зависимые цепи при детек- g тировании сигналов.

Известен способ приема частотно-мани,пулированных сигналов с ограничением манипулированного сигнала по амплитуде перед детектированием. 10

Однако при известном способе приема

ЧМ-сигналов имеются значительные собственные краевые искажения на выходе приемника при приеме сигналов с низким

И соотношением частот несушая — модулирук шая или при жестких ограничениях полос пропускания входных частотнс-избирательных цепей детектора.

Целью изобретения — уменьшение крае вых искажений.

Это достигается тем, что детектирова» ние осушествляется на высших нечетных гармониках характеристических частот сигналов.

Предлагаемый способ заключается в ом, что входной синусоидальный сигнал после усиления формируют в последовательI ность прямоугольных импульсов со скважностью "2 путем глубокого ограничения по амплитуде, затем ввиду того, что спектр такой последовательности содержит только нечетные гармоники, осушествляют детектирование сигнала на одной из нечетных гармоник характеристических частот, после чего формируют исходный модулируюший сигнал.

На чертеже изображена функциональная схема устройства приема ЧМ-сигнала.

Устройство содержит последовательно соединенные усилитель-ограничитель 1, частотный дискриминатор 2 и пороговую схему 3.

Устройство приема ЧМ-сигнала работает следуюшим образом.

Принимаемый ЧМ-сигнал поступает на вход усилителя-ограничителя 1, на выходе которого формируется последовательность прямоугольных импульсов со скважностью

2"; Спектр такой последовательности co J

47943 2

Составитель Г.Теплова

Редактор Т.Фадеева Техред И.Карандашова корректор ЯБРахнина

Заказ д Х /Я Изд. l4 ggg Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Предприятие «Патент», Москва, Г-59, Бережковская наб., 24 держит только нечетные гармоники частотй .принимаемого сигнала, причем за счет;атубокого ограничения в каждой из них оч сутствует паразитная амплитудная модуля-, ция. Частотным дискриминатором 2 осушествляется детектирование поступившего .на его вход сигнала на одной из нечетных

; (высших) гармоник, выделенной частотноизбирательной системой частотного дискриминатора. Такое детектирование си-, 10 гнала позволяет повысить соотношение частот несушая — модулируюшая в детекторе и, кроме того, расширить полосы .пропускания его входных частотно-избирательных цепей, так как гармоники ха- " 15

1 рактернстических частот .сигнала раздеI лены друг от друга большим частотным интервалом, чем сами частоты. Продетектированный carHpa с выхода частотного дискриминатора.2 поступает на пороговую схему 3, где формируется исходный модулируюший сигнал.

Предмет изобретения

Способ приема частотно-манипулированных сигналов с ограничением манипулированного сигнала по амплитуде перед детектированием, о т л и ч а ю ш и йс я тем, что, с целью уменьшения краевых искажений, детектирование осушествляется на высших нечетных гармониках характеристических частот сигналов.
