Устройство для автоматического включения
Иллюстрации
Реферат

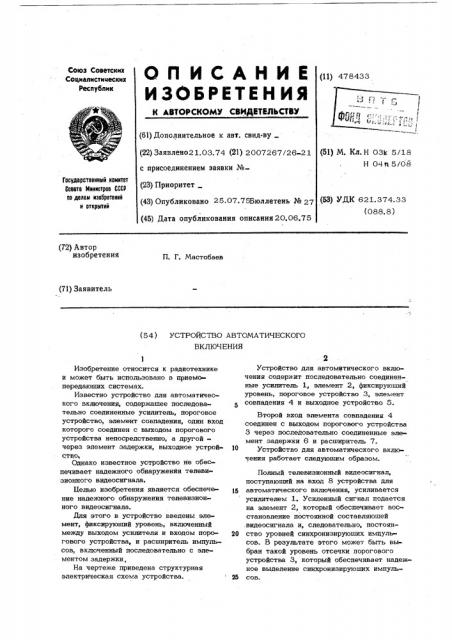

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистимеских
Республик (11) 478433 (61) Дополнительное к авт. свид-ву (22) ЗаЯвлено21.03.74 (21) 2007267/26 21 с присоединением заявки №(23) Приоритет (43) Опубликовано 25.07.75Бюллетень № 27
Гооуднротеенный комитет
Совете MNHNCTpOB СССР по делам изобретений н открытий (53) УДК 621.374.33 (088. 8) (45) Дата опубликования описания20,06.75 (72) Автор изобретения
П. Г. Мастобаев
{71) Заявитель (54 ) УСТРОЙСТВО АВТОМАТИЧЕСКОГО
ВКЛЮЧЕНИЯ
Устройство для автоматического включения содержит последовательно соединенные усилитель 1, элемент 2, фиксируюший уровень, пороговое устройство 3, элемент совпадения 4 и выходное устройство 5.
Второй вход элемента совпадения 4 соединен с выходом порогового устройства
3 через последовательно соединенные элемент задержки 6 и расширитель 7.
Устройство для автоматического включения работает следуюшим образом.
Полный телевизионный видеосигнал, поступаюший на вход 8 устройства для автоматического включения, усиливается усилителем 1. Усиленный сигнал подается на элемент 2, который обеспечивает восстановление постоянной составляюшей .видеосигнала и, следовательно, постоян20 ство уровней синхронизируюших импульсов. В результате этого может быть выбран такой уровень отсечки порогового устройства 3, который обеспечивает надежное выделение синхронизируюших импуль25 сов.
Изобретение относится к радиотехнике и может быть использовано в приемопередаюших системах.
Известно устройство для автоматического включения, содержашее последовательно соединенные усилитель, пороговое устройство, элемент совпадения, один вход которого соединен с выходом порогового устройства непосредственно, а другой— через элемент задержки, выходное устройство, Однако известное устройство не обеспечивает надежного обнаружения телевизионного видеосигнала.
Целью изобретения является обеспеч . ние надежного обнаружения телевизионного видеосигнала, Для этого в устройство введены элемент, фиксируюший уровень, включенный между выходом усилителя и входом порогового устройства, и расширитель импульсов, включенный последовательно с элементом задержки „
На чертеже приведена структурная электрическая схема устройства. (51) М. Кл. Н 03а 5/18
Н 04тт 5/08
Видеосигнал с восстановленной постоян= ной составлявшей поступает на пороговое устройство 3, уровень срабатывания. которого обеспечивает выделение из видеосигнала только синхронизируюших импульсов. Вьщеленные импульсы подаются на. один из входов элемента совпадения 4 и на расширитель 7, с выхода которог на элемент задержки 6, в котором они задерживаются на один период повторения импульсов строчной частоты. Расширитель
7 запускается выделенным импульсом и формирует импульсы, длительность которых превышает суммарное изменение задержки импульсов в заданном диапазоне изменения температуры.
При совпадении по времени вьщеленных и задержанных импульсов, поступивших на вход элемента совпадения 4, на выходе его появятся импульсы строчной частоты.
Эти импульсы поступают на выходное устройство 5, которое преобразует их в постоянное напряжение, служашее командой для включения магистрального линейного усилителя.
5
Предмет изобретения
Устройство автоматического включения, содержашее последовательно соединенные
l0 усилитель, пороговое устройство, элемент совпадения, один вход которого соединен с выходом порогового устройства непосредственно, а другой — через элемент задержки, выходное устройство, о т л и15 ч а ю ш е е с я тем, что, с целью обеспечения надежного обнаружения телевизионного видеосигнала, в устройство введены элемент, фиксируюший уровень, включенный между выходом усилителя
20 и входом порогового устройства, и расширитель импульсов, включенный последовательно с элементом задержки.
