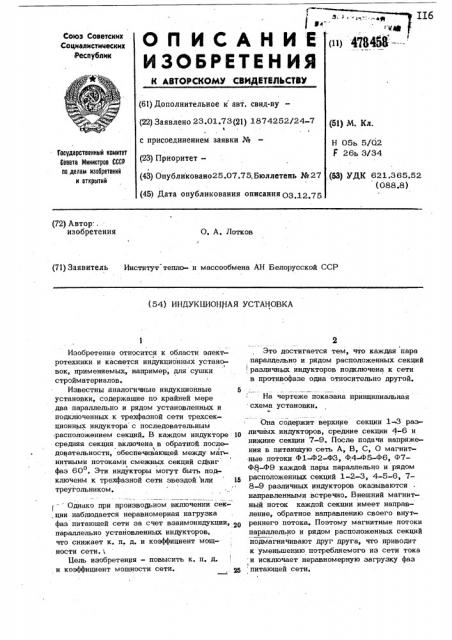

1 ° .
Оп ИСАНИЕ 4
ИЗОБРЕТЕН ИЯ
Пб
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свнд-ву(22) Заявлено 23.01.73 (21) 1874252/24-7
1 с присоединением заявки № (51) M. Кл.
Н 05ь 5/02
F 26ь 3/34
Гасударственный иомитет
Совета Министров СССР оо делам изобретений и открытий (23) Приоритет/ (43) Опубликовано25.07.75,Бюллетень №27 (63) УДК 621.365 52 (088.8) (45) Дата опубликования описания О3 12 75 (72) Автор., изобретения
О. А. Лотков (71) Заявитель Институт тепло- и массообмена АН Белорусской CCP (54) ИНЙУКЦИОЩ1АЯ УСТАНОВКА
Изобретение относится к области элект» ротехники и касается индукционных устаноI вок, применяемых, например, для сушки стройматериалов.
Известны аналогичные индукционные 5 установки, содержащие по крайней мере два параллельно и рядом установленных и подключенных к трехфазной сети трехсекционных индуктора с последовательным расположением секций. В каждом индукторе 10 средняя секция включена в обратной. после1 / довательности, обеспечивающей между мат I нитными потоками смежных секций сдвиг фаз 60о. Эти индукторы могут быть подключены к трехфазной сети звездой или 15 треугольником.
Однако при произвольном включении сек, ции наблюдается неравномерная нагрузка фаз питающей сети за счет взаимоиндукции, 0 параллельно установленных индукторов, что снижает к. п. д. и коэффициент мощности сети.
Цель изобретения - повысить к. п, д. и коэффициент мощности сети.
2
Это достигается тем, что каждая пара параллельно и рядом расположенных секций ! различных индукторов подключена к сети в противофазе одна относительно другой.
На чертеже показана принципиальная схема установки.
Она содержит верхние секции 1 3 различных ицдукторов, средние секции 4-6 и нижние секции 7-9. После подачи напряжения s питающую сеть А, В, С, О магнитные потоки Ф1-Ф2-Ф3, Ф,4-Ф5-Ф6, Ф7Ф8-Ф9 каждой пары параллельно и рядом расположенных секций 1-2-3, 4-5-6, 78-9 различных индукторов оказываются направленными встречно. Внешний магнитный поток каждой секции имеет направление, обратное направлению своего внутреннего потока. Поэтому магнитные потоки параллельно и рядом расположенных секций подмагничивают друг друга, что приводит к уменьшению потребляемого иэ сети тока и исключает неравномерную загрузку фаэ
I питающей сети.
° л. В
Составитель
Ред "Р К.Кравцова е"Ред Т,Курилко " "" Д.Бр нина
Заказ,g у :> Изд. N 56 Тираж g6g . Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР оо делам изобретений и открытий
Москва, 113035, Раушская наб,, 4
Предп «Патент», Москва, Г-59, Бережковская наб., 24
Предмет изобретения
Индукционная установка, например, для
, сушки стройматериалов, содержащая по
: крайней мере два параллельно и рядом б установленных и подключенных к трехфазной сети трехсекционных индуктора с последовательным расположением . секций,,в каждом из которых средняя секция включена в обратной последовательности, обеспечивающей между магнитными потоками смежных секций сдвиг фаз 60о, о т л и ч а ющ а я с я тем, что, с целью повышения
1 ,к. и. д. и коэффициента мощности сети, каждая пара параллельно и рядом располо ,женных секций различных индукторов под- ключена к сети в противофазе одна отно- ,Сительно другой.
